声学所供应共烧型压电陶瓷执行器
发布时间：2025/8/21 10:34:00声学所 供应共烧型压电陶瓷执行器

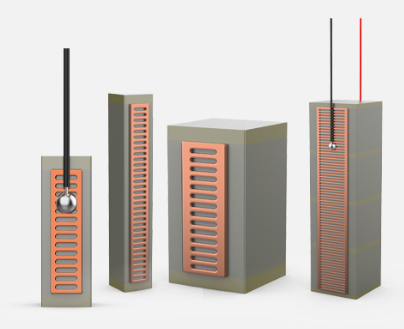

共烧型压电陶瓷执行器最大尺寸为7×7×36 mm3，最小为2×2×2 mm3，均由瓷片与Ag-Pd电极一体化共烧而成。产品位移大、响应快、推力大、发热很低、循环寿命可达109次，可用于半导体等精密加工设备、成像设备等的纳米驱动、定位和减震等领域。
共烧型压电陶瓷执行器规格系列
规格型号 | 尺寸 ±0.1(mm) | 静态电容 ±20%（uF） | 电压 （V) | 谐振频率 ±20%（kHz） | 位移 ±10%（μm） | 刚度 （N/μm） | 推力 （N） |
JKZK2-2-120 | 2*2*2 | 0.2 | 120 | 150 | 1.5 | 100 | 150 |
JKZK3-3-9-120 | 3*3*9 | 0.65 | 120 | 135 | 8 | 40 | 300 |
JKZK3-3-13.5-120 | 3*3*13.5 | 0.9 | 120 | 90 | 12 | 25 | 300 |
JKZK3-3-18-120 | 3*3*18 | 1.3 | 120 | 70 | 16 | 18 | 300 |
JKZK5-5-9-120 | 5*5*9 | 0.8 | 120 | 135 | 8 | 100 | 800 |
JKZK5-5-13.5-120 | 5*5*13.5 | 1.2 | 120 | 90 | 12 | 70 | 800 |
JKZK5-5-18-120 | 5*5*18 | 1.6 | 120 | 70 | 18 | 45 | 800 |
JKZK5-5-36-120 | 5*5*36 | 3.7 | 120 | 38 | 38 | 20 | 800 |
JKZK7-7-18-120 | 7*7*18 | 3.8 | 120 | 70 | 18 | 100 | 1780 |
JKZK7-7-36-120 | 7*7*36 | 8 | 120 | 38 | 38 | 45 | 1780 |
