声学所供应堆栈式压电陶瓷执行器
发布时间：2025/8/21 10:33:00声学所 供应堆栈式压电陶瓷执行器

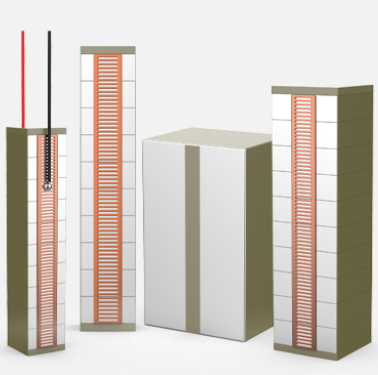

堆栈式压电陶瓷执行器是由多个小叠层单元胶连堆栈而成的叠层单品。产品性能和可靠性与共烧型压电陶瓷执行器（WHG系列）差异不大，主要优势是成本低和供货时间短。可根据客户需求进行小批量和非标定制，供货时间1～2个月。
特点：
驱动电压-30V～180V； 输出精度高、输出力大； 微秒级响应速度； 驱动要求直流稳压电源；
根据驱动的方式不同可输出直线位移，也可以作为震荡源使用； 工作温度-30～150℃；
堆栈式压电陶瓷执行器规格系列
规格型号 | 尺寸 ±0.1（mm) | 静态电容±20%（uF) | 电压（V） | 揩振频率 ±20%（kHz) | 位移±10%（μm) | 钢度 （N/μm | 推力 （N) |
JKZK5-5-9-120 | 5*5*9 | 0.8 | 120 | 135 | 8 | 100 | 800 |
JKZK5-5-13.5-120 | 5*5*13.5 | 1.2 | 120 | 90 | 12 | 70 | 800 |
JKZK5-5-18-120 | 5*5*18 | 1.6 | 120 | 70 | 18 | 45 | 800 |
JKZK5-5-36-120 | 5*5*36 | 3.7 | 120 | 68 | 38 | 20 | 800 |
JKZK7-7-18-120 | 7*7*18 | 3.8 | 120 | 70 | 18 | 100 | 1780 |
JKZK7-7-36-120 | 7*7*36 | 8 | 120 | 38 | 38 | 45 | 1780 |
JKZK10-10-40-120 | 10*10*36 | 16 | 120 | 38 | 38 | 100 | 3600 |
JKZK10-10-72-120 | 10*10*72 | 34 | 120 | 19 | 72 | 50 | 3600 |
JKZK10-10-100-120 | 10*10*100 | 47 | 120 | 14 | 100 | 36 | 3600 |
JKZK14-14-40-120 | 14*14*36 | 32 | 120 | 38 | 38 | 180 | 7200 |
JKZK14-14-100-120 | 14*14*72 | 64 | 120 | 19 | 100 | 72 | 7200 |
