MV-CL042-91FM

海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机

MV-CL042-91FM工业线阵相机，采用4096x2线黑白CMOS Sensor，支持XoF光口传输，行频可达195kHz，集成多种zui的新的ISP图像处理技术，兼具高速、高精度、高性能等特点。

MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 功能特性：

丰富的 ISP 图像处理技术，支持手动调节Gamma 校正、平场校正、LUT、黑电平调节等

提供1路XoF光口，支持多种灵活的曝光和采集方式，zui高行频可达195kHz

多路双向可配置I/O接口，输入/输出可灵活配置

结构设计紧凑，正面板和侧面板均有安装孔，可灵活安装

散热片可拆卸，适应非高温的狭窄安装场景

应用行业

新能源、3C、卫材、纺织、铁路等

相关配件

XoF 光口采集卡：MV-GS1002F、MV-GS1004F（不含光模块）

XoF 光口采集卡光模块：MV-AC10G-SFP

XoF 光纤跳线：MV-AC10G-2LC-2LC-ST

MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 产品尺寸图：

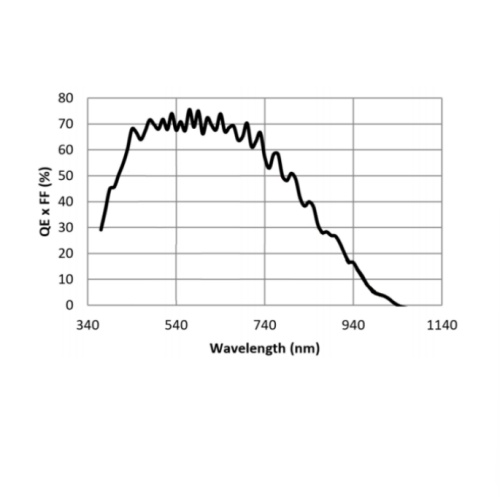

MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 Sensor 响应曲线：

订货型号

MV-CL042-91FM

MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 技术参数：

型号

参数

MV-CL042-91FM

4096像素XoF光口黑白工业线阵相机

性能

传感器类型 CMOS

像元尺寸 7μm×7μm

分辨率 4096×2

成像模式 支持 1-Line、2-TDI

zui大行频 195kHz（1-Line）、100kHz（2-TDI）

传输模式 1Link

动态范围 67.6dB

信噪比 40.1dB

增益 1.0×，1.4×，1.6×，2.4×，3.2×

曝光时间 3μs~10ms

快门模式 支持自动曝光、手动曝光、一键曝光控制曝光

黑白/彩色 黑白

像素格式 Mono 8/10/12

Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

镜像 支持水平镜像

触发模式 外触发，内触发

外触发模式 行触发，帧触发，行+帧触发

电气特性

数据接口 LC光纤接口

数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分

供电 12~24VDC

典型功耗 8.8W@12VDC

结构

镜头接口 M42*1，法兰后焦 12 mm；可通过转接环转接至 F 口镜头

外形尺寸 101.2mm×62mm×70.7mm

重量 约 300g

IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

湿度 5% ~ 90%RH 无冷凝

一般规范

软件 MVS

操作系统 Windows 7/10 32/64bits，Windows 11 64bits

协议/标准 XoFLink，GenlCam

认证 CE，RoHS，KC
