铱泰ETCR1400C架空线路接地故障测试仪
发布时间：2025/7/1 10:52:00产品功能
用于架空高压线路单相接地故障查巡，对接地故障点进行精确定位。准确查找架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。
产品特点
1. 能准确判断出接地故障的方向及测量接地故障电阻值，无需断开PT，测试便捷快速，特别适合有电缆分支的故障线路。
2. 可测试裸电缆线或绝缘电缆线的接地故障。
3. 输出电压有8000V及3000V两档选择，输出电流≤100mA。
4. 短路检测能力强，可检测接地电阻为0Ω的直接短路故障。
5. 4G/LORA双模通信方式，无需另配外置电源，充满电后可持续工作10小时。
6. 测试快速准确，明确提示测试结果。
7. 语音播报功能，播报检测结果。
接地故障检测原理
由主机输出低频高压信号，通过高压发射端向线路施加交流电压信号，电流检测钳的高灵敏电流互感器检测线路的电流幅值。电流经过主机、高压发射端，流经故障线路，在接地故障点入地并通过接地针返回主机。主机与接收器之间为4G/LORA双模通信，控制高压信号输出，同时将测试结果发出到主机。电流钳与接收器之间为LORA通信，将电流钳检测到的信号发送到接收器。
电 源 | 主机：DC29.6V 10400mAh 可充锂电池；接收机/电流检测钳：DC7.4V 2600mAh可充锂电池 |
测试方式 | 钳形CT |
显 示 屏 | 7寸彩色LCD，尺寸153.8mm×85.6mm |
输出电压 | AC 3000V/8000V |
输出电流 | ≤100mA |
接地故障电阻 | ≤150kΩ |
线路电抗 | ≤150MΩ |
定位精度 | ≤0.2m |
输出频率 | 50Hz |
钳口尺寸 | Φ36mm |
数据上传 | 主机带有USB接口，上传测试数据 |
仪表尺寸 | 主机：355mm×272mm×164mm；电流检测钳：297mm×118mm×94mm；高压发射端：293mm×116mm×51mm 接收机：445mm×108mm×45mm |
仪表重量 | 主机：约8540g；电流检测钳：约500g；高压发射端：约420g；接收机：约460g；总重量：约25kg |
电池电量显示 | 显示主机、电流检测钳、接收机电池电量 |
通信模式 | 4G/LORA双模；LORA通信距离5km（野外空旷环境下） |
工作温湿度 | 温度: -20℃～70℃，湿度：5～90％RH |
工作高度 | 海拔<5000m |
绝缘杆尺寸 | 约4300mm |

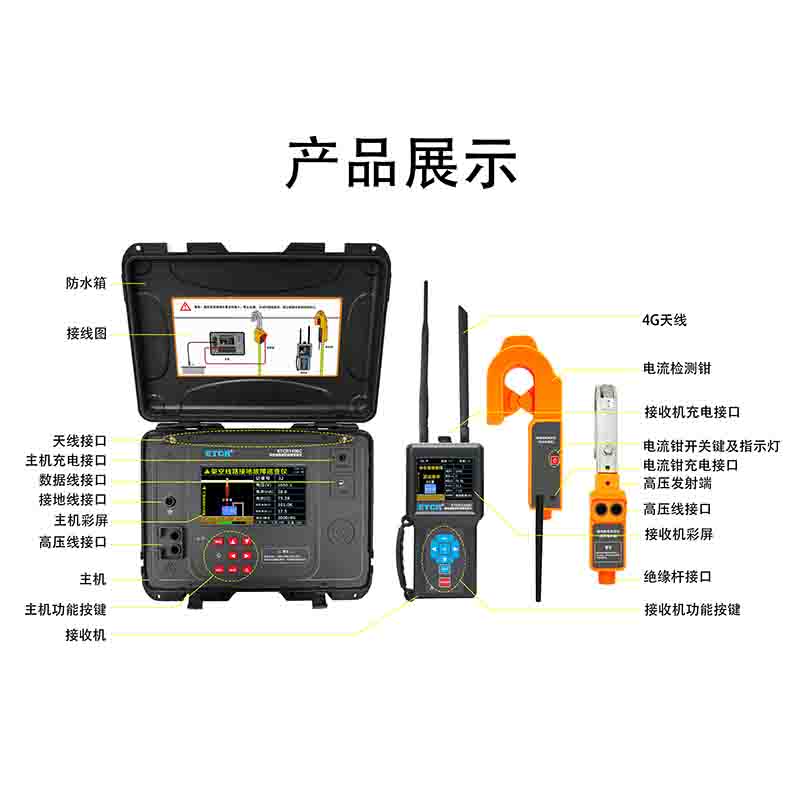

随机附件 | 主机：1台；接收机：1台；发射端：1台，检测钳：1台；高压输出线：1根；接地线：1根；接地针：1个； 通讯数据线：1条；电源适配器：1套；LORA吸盘天线：1个；LORA胶棒天线：2个；4G胶棒天线：2个；专用充电器：1套；仪器箱：1个；绝缘杆：2根；工具包：1件 |
