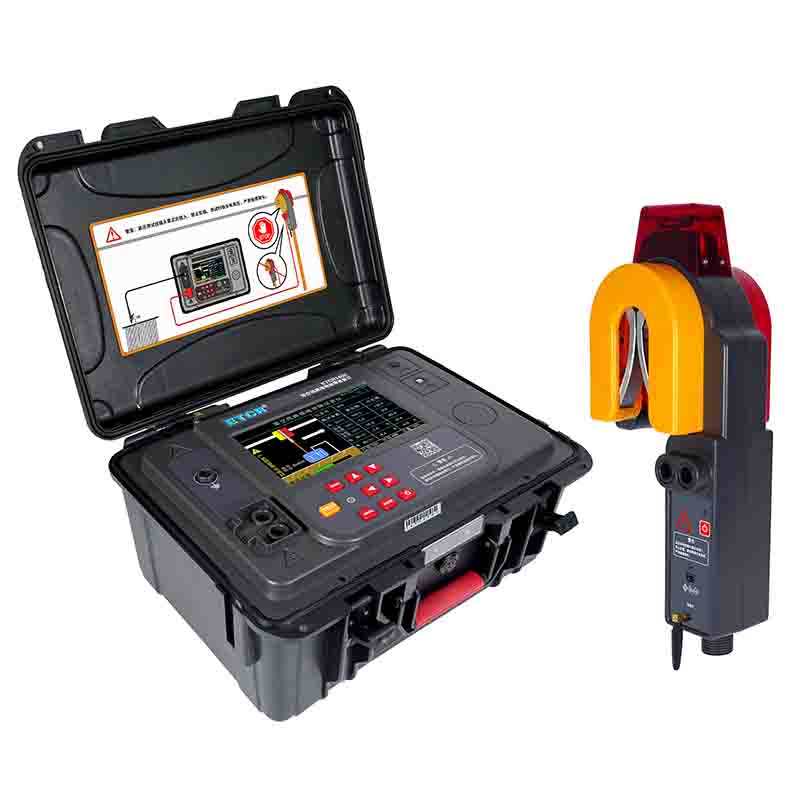

产品简介

用于架空高压线路单相接地故障查巡，对接地故障点进行精确定位。准确查找架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

产品特点

1. 创新的集成式检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，也无需断开PT，测试便捷快速，减少了作业人员，提高工作效率。

2. 检测钳带有非接触验电器，被测线路如带电发出灯光报警，同时主机会播报语音提示，确保操作人员和设备的安全。

3. 特别适合有电缆分支的故障线路。短路检测能力强，可检测接地电阻为0Ω的直接短路故障。

4. 输出电压高达8000V，有8000V及3000V两档选择，满足用户不同需求。

5. 大容量充电电池，充满电后可完成整条线路的巡查工作。

6. 检测速度快，挂接后数秒钟即可得到测试结果。

7. 7寸彩屏故障指向清晰明了。

8. 语音播报功能，提示故障方向。

9. 具有蓝牙通讯功能，通讯距离可达40m，下载APP后可在手机进行测试及查看测试结果，做手持接收器使用。

测试原理

在架空线路停运后，由主机输出低频高压信号，通过检测钳左右两侧的发射钳分别向线路施加交流电压信号，检测钳中间的高灵敏电流互感器检测两侧电流幅值、相位。电流经过主机、检测钳，流经故障线路，在接地故障点入地并通过接地针返回主机。

仪器输出为高压交流信号，分布电容与故障接地电阻构成RC并联电路，通过检测线路两侧的电压、电流信号以及电压与电流之间的相位，判断出当前负载是容性还是感性负载，再通过比较左侧和右侧纯阻性阻抗的大小，从而确定接地故障点位于左侧还是右侧。沿线路将检测钳依次挂接在线路上，手持接收器指示出故障点的方向，以此逐渐逼近故障点。

技术参数
