华睿科技L系列8K高清全局快门行频80kHz黑白CameraLink接口工业线阵相机

L5082MK170 华睿科技L系列8K高清全局快门行频80kHz黑白CameraLink接口工业线阵相机 功能特性

CameraLink支持Full，Medium，Base,Deca模式，zui大可提供6.8Gbps理论带宽；

支持外部触发，自由运行等多种触发模式；

支持伽马矫正,LUT等 ISP 功能；

兼容CameraLink协议和GenICam标准；

支持DC12-24V宽压供电；

符合CE,FCC,UL,RoHS认证。

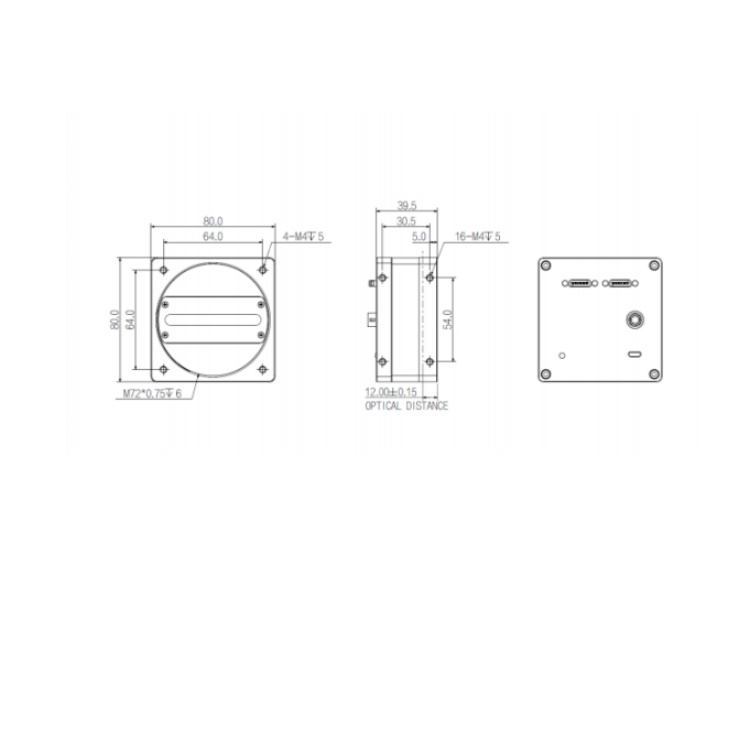

L5082MK170 华睿科技L系列8K高清全局快门行频80kHz黑白CameraLink接口工业线阵相机 结构尺寸图（mm）：

L5082MK170 华睿科技L系列8K高清全局快门行频80kHz黑白CameraLink接口工业线阵相机 技术参数

型号 L5082MK170

基本参数

传感器 8 K

传感器类型 CMOS

快门类型 Global

分辨率 8192 × 1

行频 80 kHz

位深 12

黑白/彩色 黑白

像元 7 μm × 7 μm

图像参数

像素 8192 × 1

信噪比 46 db

动态范围 65.9 db

图像格式 Mono8/10

Binning 支持

Decimation 不支持

ROI 支持

X翻转 支持

Y翻转 不支持

增益 1~32

伽马 范围0~4，支持LUT

快门曝光 2 μs~100 ms

图像采集模式 外部触发（采集卡）/自由运行

FPN 支持

性能参数

配置通道 支持2组用户自定义配置保存

支持时钟 34/51/68/85MHz

缓存 不支持

接口参数

接口 CameraLink

GPIO接口 不支持

镜头接口 M72

电源参数

供电方式 通过6芯Hirose接口供电,DC12V~24V

功耗 5 W

结构参数

产品尺寸 80 mm × 80 mm × 39.5 mm(不含镜头座和后壳接口)

净重 360 g

环境参数

储存温度 - 30℃~+80℃

工作温度 - 30℃~+50℃

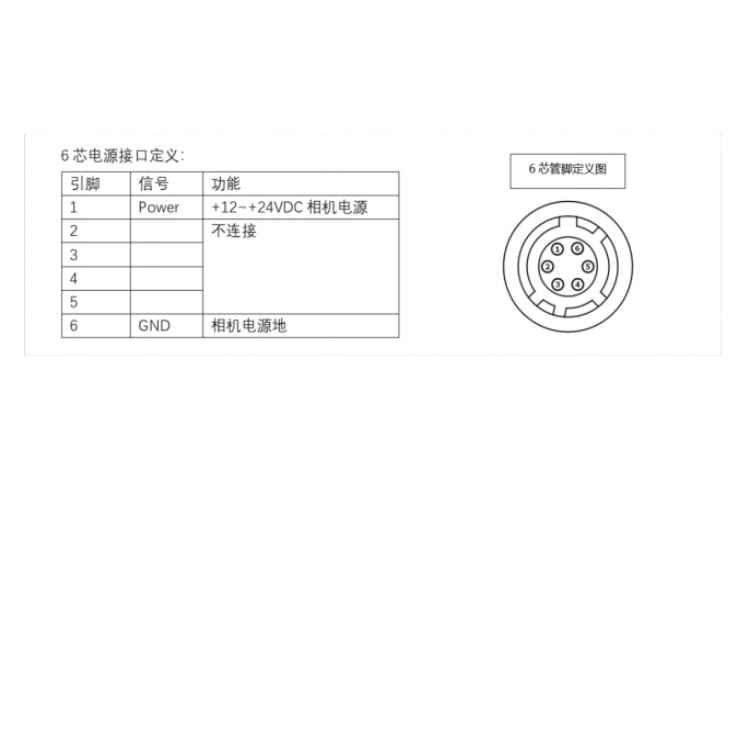

L5082MK170 华睿科技L系列8K高清全局快门行频80kHz黑白CameraLink接口工业线阵相机 接口定义：

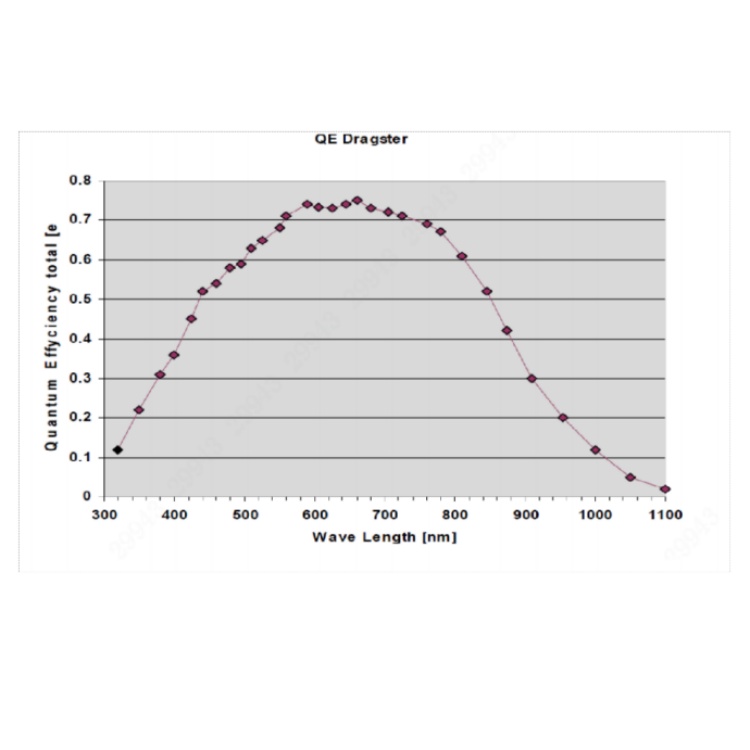

L5082MK170 华睿科技L系列8K高清全局快门行频80kHz黑白CameraLink接口工业线阵相机 光谱曲线图：
