华睿科技L系列4K高清全局快门行频92kHz彩色CameraLink接口线阵相机

L5047CK141 华睿科技L系列4K高清全局快门行频92kHz彩色CameraLink接口线阵相机 功能特性

支持亮度增强，伽马矫正，LUT等ISP功能；

支持目标亮度的亮场校正；

支持多种图像数据格式输出；

支持DC12V-24V宽压供电；

兼容Cameralink协议和GenICam标准；

符合CE,FCC,UL,RoHS认证。

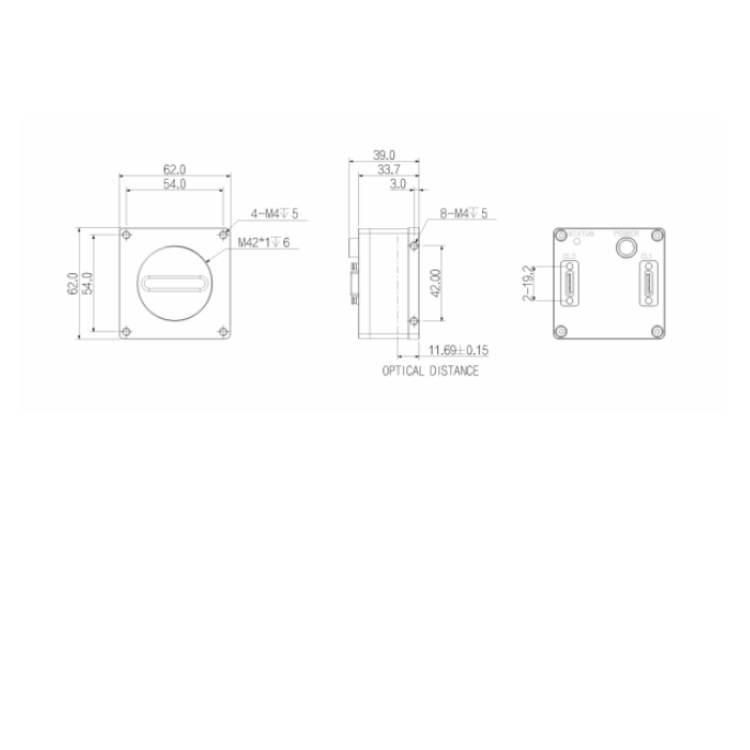

L5047CK141 华睿科技L系列4K高清全局快门行频92kHz彩色CameraLink接口线阵相机 结构尺寸图（mm）：

L5047CK141 华睿科技L系列4K高清全局快门行频92kHz彩色CameraLink接口线阵相机 技术参数

型号 L5047CK141

基本参数

传感器 4K

传感器类型 CMOS

快门类型 Global

分辨率 4096 × 2

行频 92 kHz

位深 12

黑白/彩色 彩色

像元 7 μm × 7 μm

图像参数

像素 4096×2

信噪比 39.4 DB

动态范围 66 dB

图像格式 BayerRG8,RGB8

Binning 支持

Decimation 不支持

ROI 支持

X翻转 支持

Y翻转 不支持

增益 1～32

白平衡 支持

伽马 范围0~4，支持LUT

快门曝光 4 us～100 ms

图像采集模式 外部触发（采集卡）/自由运行

FPN 支持

性能参数

配置通道 支持2组用户自定义配置保存

支持时钟 34/51/64/85 MHz

缓存 不支持

接口参数

接口 CameraLink

GPIO接口 不支持

镜头接口 M42

电源参数

供电方式 通过6芯Hirose接口供电，12V～24 VDC

功耗 4.5 W

结构参数 产品尺寸 62mm×62mm×33.7mm(不含后壳接口)

结构参数 净重 200 g

环境参数

储存温度 - 30℃～+80℃

工作温度 - 30℃～+50℃

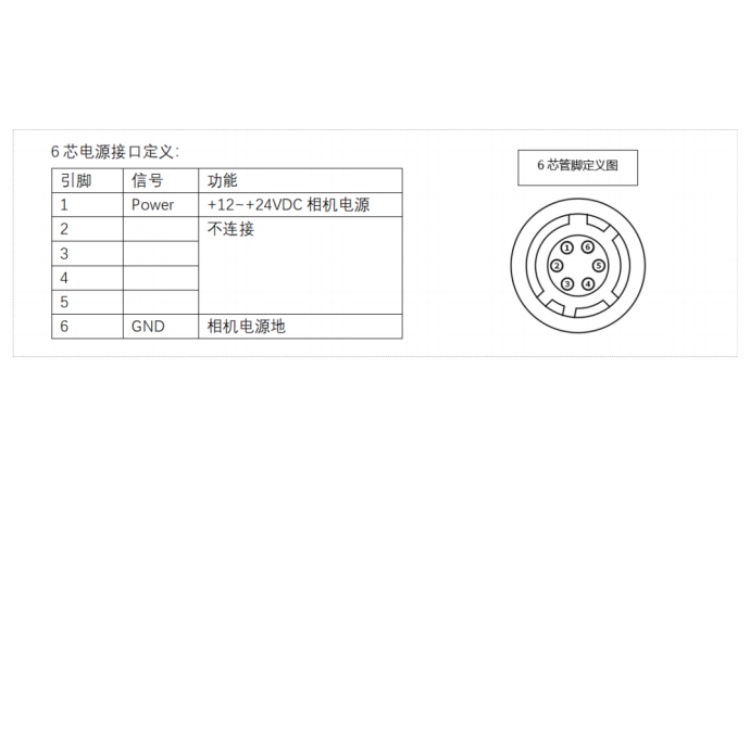

L5047CK141 华睿科技L系列4K高清全局快门行频92kHz彩色CameraLink接口线阵相机 接口定义：

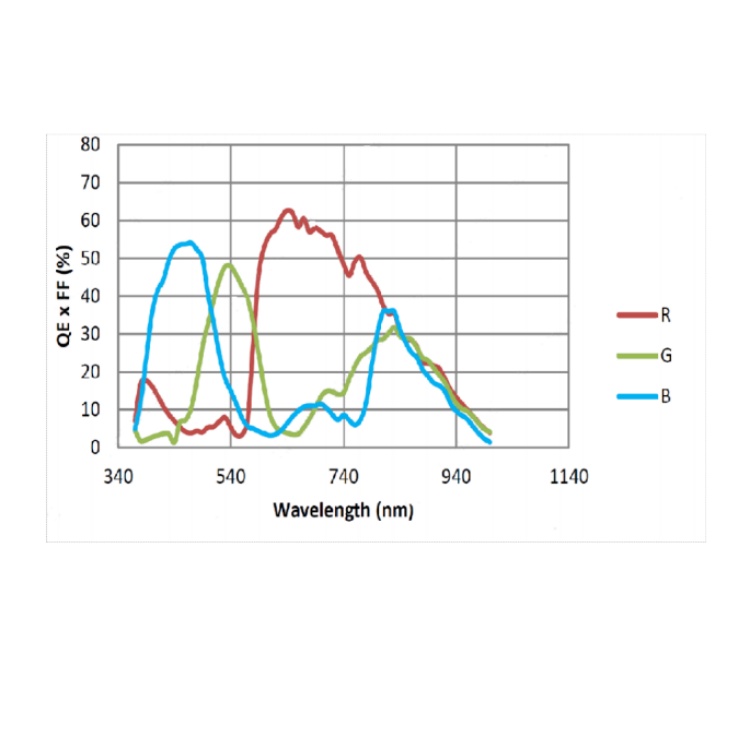

L5047CK141 华睿科技L系列4K高清全局快门行频92kHz彩色CameraLink接口线阵相机 光谱曲线图：
