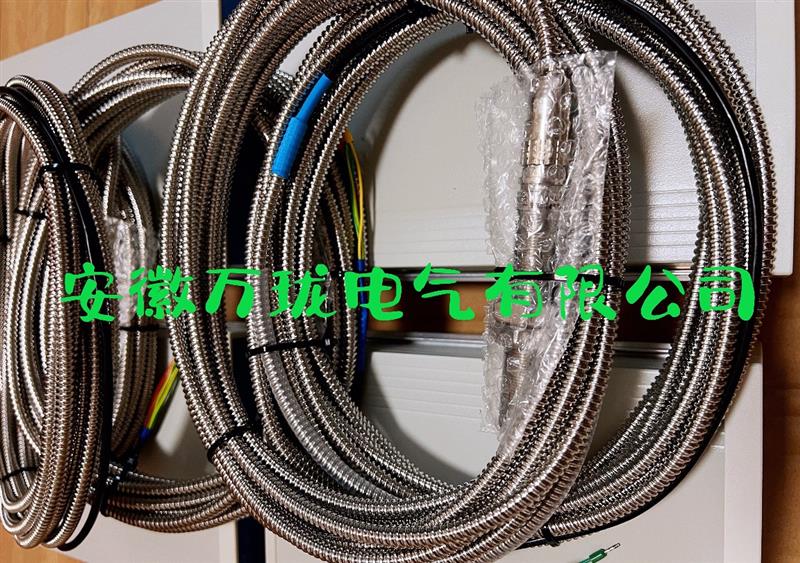

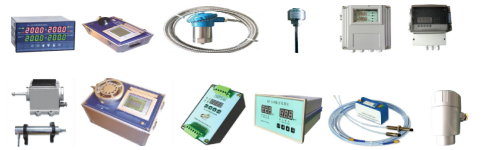

安徽万珑电气振动变送器VS102-1001-1132 0-25mm/s DQS4-10-B19Y DQS6-16~32-19Y电接点传感器加速度传感器型规SZCB-01-A00-B100-C00-D05-SH CS-1-A02-B-C24-D振动传感器0~20mm/sHZD-B-8B 灵敏度Flexibility 31.5mVmm/s (800 mV/in/s)安装螺纹Screw specificati3018-02-06-00-03 5米线与变送器连接端为金接头连接带自锁振动变送器CZ8300-A02-B01-C06-D01-E00-C 0-100um 4-20mA +24V振动探头HY-5VES-08-M10*1-B-00-05-10K ,0-200μm,4-20mA振动传感器电涡流传感器探头型号HWY-DO-22XLT08-M10×1-B-00-06-15电涡流传感器前置器HWY-DO-22XLQ08-15S0主轴实验用电涡流传感器及配套件ST590-A1-B2-C1-D1-E1，量程：0-200um；灵敏度：8.0mV/um，带GAPV端子输出和BUF输出接口，与传感器金接头连接带自锁，4～20mA输出；带报警输出。四线制24VDC电源单独供电，输出4--20mA输出到DCS系统。振动变送器、振动探头和延伸电缆要配套；ST592-A1-B2-C1-D1-E1，±1mm量程。带GAPV端子输出和BUF输出接口，与传感器金接头连接带自锁，4～20mA输出；带报警输出。四线制24VDC电源单独供电，输出4--20mA输出到DCS系统，GAPV端子输出到数据监测诊断系统。轴位移变送器和轴位移探头配套使用品牌安徽万珑电气

万珑系列智能转速?线速?频率监测仪，以测量输入信号的频率为基础，配合表内可设置的参数，使用于转速、线速、频率、脉冲信号流量传感器的瞬时流量等的测量、变换、显示、传送、记录和控制;具有五位输出显示。该产品可与有源磁电、霍尔、光电及接近开关等方波输出的转速传感器或无源磁电型正弦波输出的转速传感器配套使用，用来测量转速度、线速度和角速度等。该显示仪可泛运用于化工、冶金、能源、轻工、纺织、电子、机械、汽车等行业。

转速零转速监测仪与磁电式传感器、电涡流转速传感器配套使用， 可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及零转速的测量和保护控制。故障监测 监测旋转机械转速、零转速（能配电涡流传感器测零转速）测量参量 转速值。机组类型 各种旋转机械。如汽轮机、压缩机、电机、风机、泵等

转速监测仪 在对机械运行状态分析中找出振动和转速之间的关系是很重要的，在设计离心类机器时，它的转速运行范围应避开机器的平衡共振，并且使其运行转速也不激发机器的这些特殊共振。机器启动时的数据在确定平衡共振时是重要的，这些数据可表示为振动幅度和相角与机器转速之间的关系曲线，在描绘这种曲线和寻找这些参量之间的关系时，可以很容易地确定机器的平衡共振（临界共振）。所以旋转机械（汽机、风机、给水泵等）在高速运转情况下，转速必须尽量保持稳定，一旦超速可能会导致旋转设备毁坏，所以监测转速是高速旋转的机械设备的一个重要手段。
该装置在传统变送器基础上增加了显示、系统故障识别、判断、控制功能，有效避免了非真实情况误动作；可对不同齿数的齿盘、键、槽进行转速监控。 转速监测仪可以配接电涡流、磁电式速度传感器、磁阻传感器来监测机组转速。本监测仪主要用于转速监测和报警，不推荐用于超速保护。 输入 信号： 接收一个或两个 电涡流、磁电式速度传感器、磁阻传感器的信号 。 输入阻抗： ＞ 50K Ω量程  0 ～ 9999r/min 齿数： 0 ～ 60 任意 测量精度± 0.2% FS ± 1 字，在 +25 ℃的条件下检测。 记录输出： 4~20mA输出，记录输出正比于振动监测保护仪设置的变送量程。每个通道都有各自的记录输出，记录输出的短路，并不影响振动监测仪表的运行。当振动监测仪表处于传感器非OK状态时，记录输出为4mA。 通讯方式： RS485 传感器电源输出： -24±1VDC，125mA。 报警设置点： 共计 4 个报警设置点，每个通道分别设置 2 个报警点。报警点可以在 0~100 ％变送量程范围内进行设置，报警精度可在± 0.2% FS 之内重复。 继电器输出状态： 继电器常开或常闭输出可选。 125VAC/1A （阻性负载）或 24VDC/1A （阻性负载）。

系统概述
WJM-B-6000B旋转机械监测保护装置提供连续监测功能，适用于工业旋转机械设备的应用。该系统采用框架式结构的形式，可连接多种传感器（加速度、速度、位移、涡流等类型）以及过程量传感器（流量、压力、温度、模拟量等），对机组或机器提供实时状态监控和保护，并具备强大的扩展能力和兼容性，安装方便。具有其它系统所不具备的多种性能和功能。
WJM-B-6000B旋转机械监测保护装置，是智能化的系统，具有配套组态软件，可对监测参数进行组态，并且采用冗余电源设计，使系统更加稳定、更的运行。
 系统组件

　　 该监测系统采用智能化模块设计包括：
? 6000B/05 仪表框架
　　 采用面板安装方式，框架左边的卡槽专门为电源、框架接口模块提供卡位，框架右面的卡槽为两块继电器模块固定卡位，框架中的其余卡槽可插入监测模块任意组合占用。模块插入框架的底板中，连线也在框架后部完成。
? 6000B/90 一个或两个电源
　　 6000B/90有交流和直流两种形式。框架中可使用单电源或当电源不允许中断时使用冗余电源。分别位于框架左端卡槽的上、下部。冗余电源可以采用不同的电压源供电。每个电源可以单独为整个框架及其模块供电。
? 6000B/02S 框架接口模块
　　 框架接口模块是6000B框架与组态、显示和状态监测软件连接的主要接口。每个框架要求有一个框架接口模块，安装在与电源模块紧邻的框架插槽中，占1个专用槽位。框架接口模块支持MODBUS通信协议，该协议使6000B可以与其他系统进行数据通讯。
同时，该模块可选配1或2路键相测量通道。
? 6000B/10 涡流模块
　　 接受1到4个电涡流位移传感器信号输入用来完成轴振、轴位移、轴偏心、胀差、等机械量参数的监测。
? 6000B/20 振动模块
　　 接受来自振动传感器的信号。包括： 任何ICP 类型的加速度传感器、速度传感器，磁电式传感器、低频传感器；模块可以将加速度信号转变成速度信号输出，或将速度信号转变成位移信号输出。
? 6000B/30 温度监测模块
　　 可接受1－4个RTD传感器信号。
? 6000B/40继电器模块
　　 该模块是一个可组态继电器模块，它可以对通道的状态参数状态进行组态设置。每个继电器模块多可以配置20个继电器。
? 6000B/50 转速监测模块
　　 1-4涡流传感器或磁传感器信号，信号范围是+12.0V到-24.0V，信号超出此范围在模块内部受限。
? 6000B/53 超速监测模块
　　 超速保护模块提供一个高可靠冗余超速监测系统。模块可接收涡流传感器或磁传感器信号，比较报警点并输出更准确状态信息。超速保护模块可组三取二逻辑的超速保护系统。
? 6000B/60 行程模块
　　 可接受1－4个来自机壳膨胀： LVDT传感器的信号转变成位移信号输出及油箱油位传感器信号等。
? 6000B/62 过程量监测模块
　　 过程量监测模块是一个4通道监测器，可接受标准模拟量信号（-10V～+10Vdc 或 4～20mA），用于监测机械设备的关键参数，如压力、流量、温度、电平等。

系统特点

应用领域
WJM-B-6000B旋转机械监测保护装置主要应用于连续、性监测多种行业的旋转和往复机械，尤其适用于要求高可靠性和可用性的自动停机机械保护应用中。可以应用于该系统的机器类型包括但不限于：

　　此外，通过我们的产品定制能力对标准功能监测模块类型进行改造，可以满足特殊的应用要求。详细信息请向我公司的销售人员咨询。

系统选型
