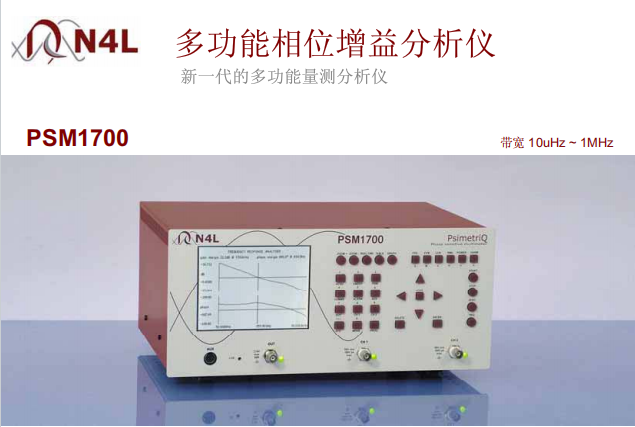

英国N4L/牛顿

PSM1700多功能相位增益分析仪

频率响应分析仪 FRA(Frequency Response Analyser)功能

牛顿的PSM产品系列具备一分析仪特点，由数字信号发生器、两个差分自动量程电压表、自动调整扫频刻度，可存储设置条件与测试结果于内置记忆体，为高精度且易于操作的频率响应分析，性能远优于其他并非为频率响应分析应用而设计的产品。主要特点如下：

▲双通道宽频带差分输入

▲每秒 20 个频点的快速扫频

▲离散式付利叶分析得到的杂讯抑制

▲自动计算出增益裕量与相位裕量

▲量测设置与结果可存储于内置记忆体

PSM1700向量表功能

在 M 模式下可作如传统模拟仪表“nul meter方式显示，同时保持较高精度的6位数的相位角显示和1 毫度的相位解析度。采用直接数控高稳定数码合成信号源，真有效值电压表，离散式傅立叶分析等功能组合。相位测量精度远优于同类产品，同时运行多参数量测，同步源可设置为与内部频率或外部频率同步。只稍单击“real time”“tabular”、“graphical”等键，很容易就能切换“实时”、“表列”、“曲线”三种不同的显示格式，以选择适当的显示格式。在实时模式下，显示读值可由使用者移动游标，选定观测参数，及调整三种不同程度的显示字符大小。

LCR电桥及阻抗分析功能

PSM1700 与 LCR 主动式探头，6 位数字的高解析度和相位稳定度能符合大多数元件量测的需要，例如低 ESR 电容。能用游标选择仪表单格式观察扫频范围内的任频点的详细资料。

▲宽频带、双通道、六位解析度

▲频率、相位、tan delta

▲主动式探头与阻抗分析单元

▲以表单或曲线表示测试结果

▲扫频测试数据存储于内置记忆体

LCR 应用领域：

▲元器件特性测试

▲电化学特性分析

▲线路阻抗特性分析

▲共振频率特性测试

有效值电压表

除了上述各项功能之外，PSM1700的两通道都能直接作为真有效值电压表使用，与一般电压表不同的是其能同时测试显示更多的电参数，如交流、直流、分贝、峰值、波形因素、和浪涌。两量测通道可同时对线路的任何两点进行测试而不互相影响。例如，同时量测电压转换器或变压器的输入和输出。

电功率表，谐波分析仪

由两个真有效值量测通道组合成精准的相位分析，高运算速度和多功能的曲线显示，是对于快速变动的功率进行量测的理想测试方案。在谐波分析模式下，同时量测两通道的各级谐波与总谐波失真值。采用离散式傅立叶转换技术即使在信号失真很大或杂讯很大的环境下，也能针对于基波的各级谐波含量进行精准的分析。

▲实时不遗漏数据真有效值量测，功率参数测试

▲能与周期低至 10 毫秒的基波同步，开关电源待机功率测试

▲存储四种测试数据于内置记忆体，失真分析

▲在测试过程中实时观查测试数据，功因校正测试

▲实时离散式傅立叶转换谐波分析，

计算机控制、数据抓取、档案存储

CommGRAPH 软件控制 FRA、PAV、LCR 等功能并以曲线或表单显示量测结果。双游标自动侦测增益裕量和相位裕量，具备打印、复制、存储和软件功能。CommVIEW软件控制仪器量测以文本格式将测试结果存储和软件功能。

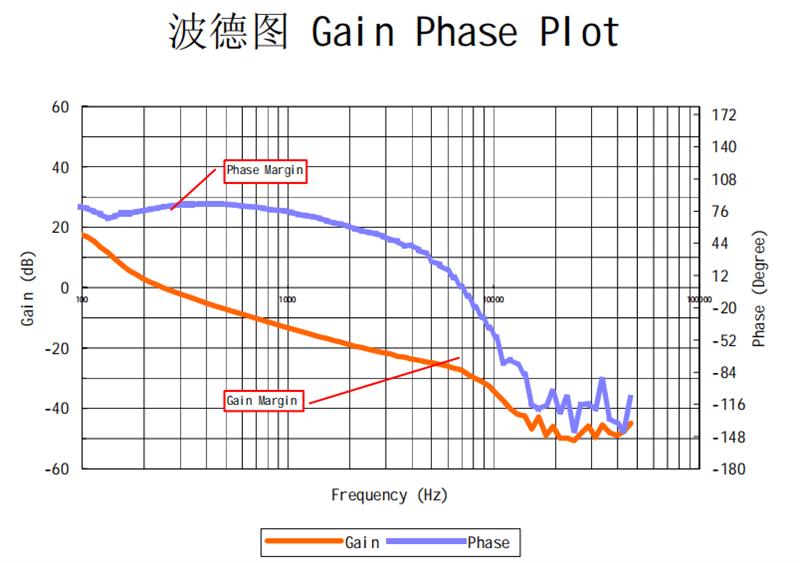

波德图 Gain Phase Plot

Newtons4th PSM1700 提供含增益余裕(Gain Margin)和相位余裕(PhaseMargin)的波德图(Bode Plot Graph)或是表列，作为工程师评估电源闭回路稳定性的重要指标，满足工程师对确认和完善系统的工具需求。
