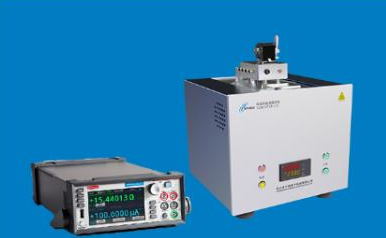

HTIM-200型海缆绝缘电阻测试系统

关键词：海底电缆，电阻，体积电阻率

HTIM-200型海缆绝缘电阻测试系统用于一套海缆绝缘样片电导测试系统的系统，该系统主要用于模拟不同温度、不同电压工况下，对海缆绝缘样片进行泄漏电流、体积电阻率等电导特性测试，精准评估绝缘材料在温压耦合环境下的绝缘性能、耐电强度及长期稳定性，为海缆绝缘材料选型、性能优化及服役寿命评估提供核心数据支撑。

一、遵循标准

1、GB/T 3048.14-2007 《电线电缆电性能试验方法 第14部分：直流电压试验》

2、GB/T 1410-2006 《固体绝缘材料体积电阻率和表面电阻率试验方法》

3、IEC 60060-1 《高电压试验技术 第1部分：一般定义及试验要求》

二、主要技术参数

1、测试类型：体积电阻率、泄漏电流

2、电压：0-15KV，电压输出类型：直流

3、电压调节精度：≤±0.5% FS

4、电压加载模式：恒压保持、阶梯升压、连续升压

5、电流测量范围：0～20mA（自动量程）

6、电流分辨率：1pA

7、温控范围：RT～200℃

8、控温精度：≤±1℃

9、温度场均匀性：≤±0.5℃

10、保温材料：高效保温层，密封性好

11、电流采集模块:测量范围：1fA ～ 20 mA

12、测量分辨率：<1 pA

13、抗干扰设计：屏蔽结构+差分输入

14、样片夹具:材质：绝缘片材,三电极

15、夹持方式：快速装夹

16、适配样片：厚度 0.1 ～ 10 mm，直径 ≤ 100 mm

17、电极组：可选配多组电极（如Φ50mm、Φ25mm），满足不同样片尺寸

18、试样要求：最小尺寸 Φ60mm，厚度 0.1mm～5mm

19、电极耐压：≥15kV

20、电流采集：Keithley或国内等知名品牌

21、测控软件：支持实时采集温度、电压、电流，自动绘制曲线，生成报告
