基础信息

产品类型：本安型防爆温湿度变送器（双通道）

核心定位：适用于气体、粉尘潜在爆炸性环境，可精准测量温湿度及各类湿度学计算参数，搭配可互换防爆探头使用，无需本安电源即可运行

品牌适配：瑞士 Rotronic（罗卓尼克）HF5-EX 系列，适配珠海欧伯特测控各类防爆场景需求

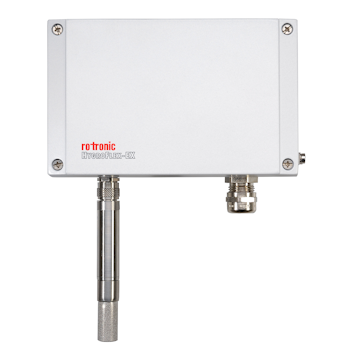

安装方式：可选壁挂式（HF520-EX-W）、管道式（HF520-E

二、核心技术参数（防爆 + 温湿度测量）

（一）防爆性能（核心亮点）

1. 防爆认证：符合 ATEX 指令 2014/34/EU、EMC 指令 2014/30/EU，北美防爆标志 Class I, Div 1/2、Class II, Div 1/2

2. 防爆等级：

• 变送器：II 2 (1) G Ex eb mb (ia Ga) IIC T5 Gb；II 2 (1) D Ex tb (ia Da) IIIC T80 °C Db

• 探头：HC2-SM-EX/IM-EX/IE-EX/LDP-EX，II 1/2 G Ex ia IIC T5-T4 Ga/Gb；II 1/2 D Ex ia IIIC T80 °C-110 °C Da/Db

3. 适用危险区域：变送器适用于 1/21 区，探头适用于 0/20 区

（二）温湿度测量参数

1. 测量范围：

• 温度：变送器（无显示）-40…60 °C；变送器（带显示）-10…60 °C；探头 - 40…85 °C

• 相对湿度：0…100 % rh [1][3]

2. 计算参数：支持露点、捷对湿度等所有湿度学计算参数

3. 传感器配置：

• HC2-SM/IM/IE-EX 探头：搭载 ROTRONIC HYGROMER? IN-1 传感器，Pt100 Class A

• HC2-LDP-EX 探头：搭载 ROTRONIC HYGROMER? LDP-1 传感器，Pt1000 1/3 Class B

4. 输出与供电：

• 输出：2 路可自由选择量程的模拟输出，2 线制 4…20 mA，电流隔离，负载 500 Ohms，23℃环境下精度＜20 μA

• 供电：10…28 VDC，功耗 2×24 mA（启动）、2×20 mA（运行）

•


三、机械与环境参数

1. 外壳与防护：

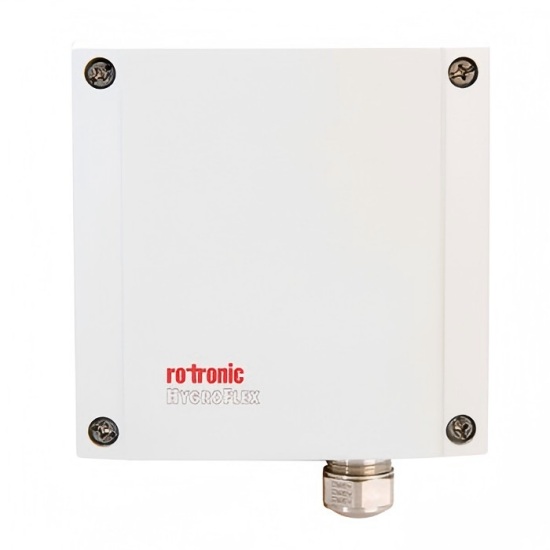

• 变送器外壳：铝材质（DIN EN 1706 EN AC-AlSi 12 (Fe)），防护等级 IP66

• 探头外壳：不锈钢材质，防护等级 IP66

2. 尺寸与重量：

• 壁挂式：160×100×61 mm，重量 1140 g；管道式：235×61 mm，重量 1030 g

• 探头：直径 15 mm，壁挂式探头长度 110 mm，管道式探头长度 235 mm，可配 2/5/10 m 延长电缆

3. 环境适应性：

• 启动时间：20…240 s；测量间隔：标准冷态＜60 s、暖态＜30 s，可调节 20…240 s

• 存储温度：-40…85 °C [4]

4. 电气连接：Ex-e 端子（适配 0.2…2.5 mm2 线缆），电缆格兰头适配 4.5…7 mm 直径线缆

四、其他特性

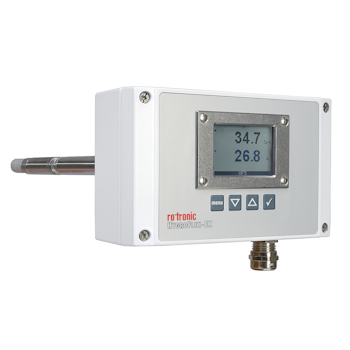

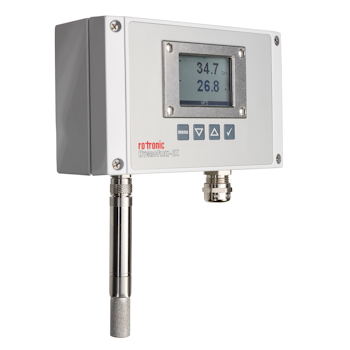

1. 显示与操作：可选 LCD 无背光显示屏，支持导航菜单及按键配置，可查看测量值及趋势指示

2. 配置与校准：可通过 ROTRONIC HW4 软件现场设置、校准，探头可在爆炸区外便捷校准且可互换

3. 服务接口：内置 UART 内部服务接口（仅用于室外防爆区）

4. 应用场景：化学品仓库、制药、粮油加工、石油石化、火电厂等各类有潜在爆炸性的环境
