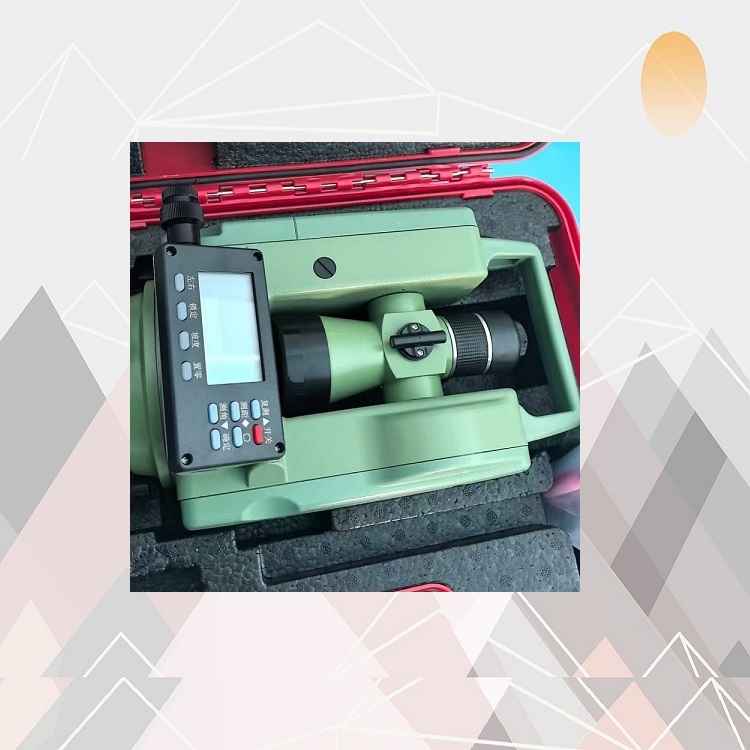

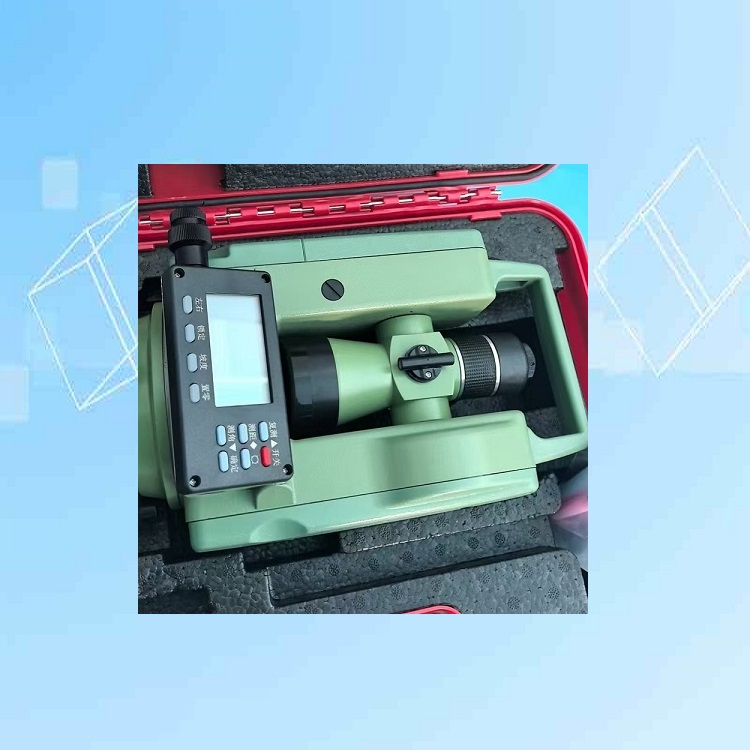

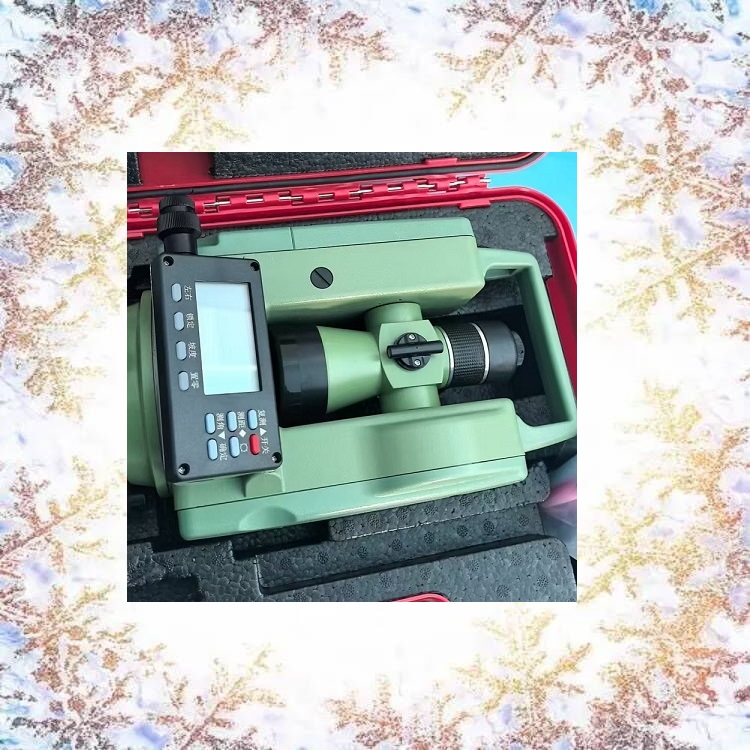

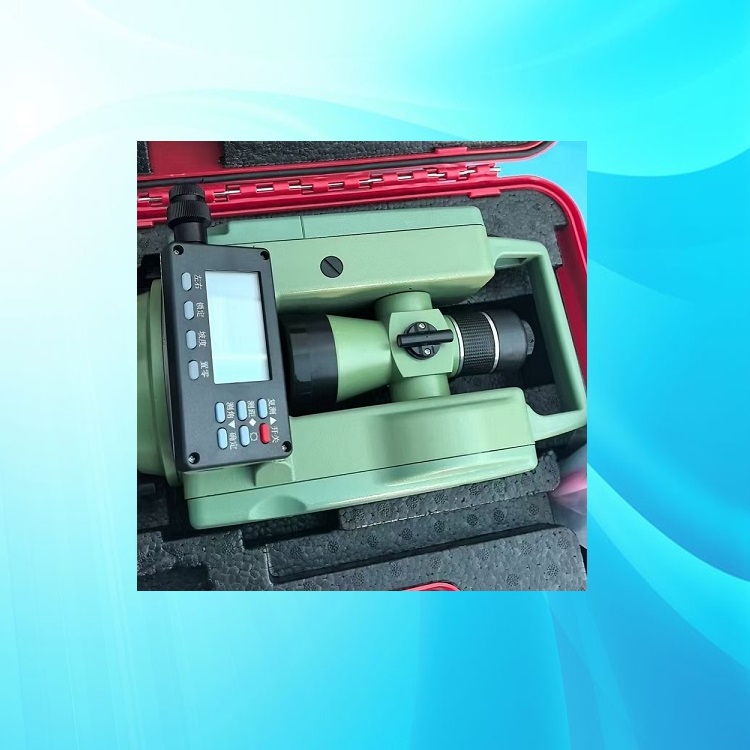

电子经纬仪 型号:DT-2S 库号：D410383   电子经纬仪 型号:DT-2S 库号：D410383

电子经纬仪 型号:DT-2S 库号：D410383    电子经纬仪 型号:DT-2S 库号：D410383

本仪器是集光、机、电算于一体的测量仪器，维护和保养不善会使仪器精度降低，寿命缩短，甚至会影响正常测量工作。为了使您地使用本仪器，请您仔细阅读本说明书并妥为保存备用。

本仪器采用编码度盘角度测量系统，使用微机进行测量、计算、显示等功能，可同时显示水平角、垂直角、斜距或平距、高差等 ，可进行角度、坡度等多种模式的测量。应用于铁路、公路、桥梁、水利、矿山等方面的工程测量、也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

1、 如果仪器长时间不使用，请定期检查（3 个月）

2、 本仪器是仪器，请务必小心轻放，避免震动或撞击

3、 禁止高粉尘、无良好通风设备或靠近易燃物的环境下使用该仪器，以免发生意外

4、 禁止自行拆卸、重装仪器

5、 严禁用望远镜直接观测太阳，以免造成内部器件损坏或眼睛失明，若要观测太阳时务必使用阳光滤色镜

6、 在烈日或雨天环境下工作请务必在雨伞的掩护下进行，以免影响仪器精度或损坏仪器观测者离开仪器时，应将防雨罩罩在仪器上，灰尘或雨水可能使仪器发生故障

7、 在将仪器放入包装箱前，请确定仪器和包装箱是否干燥

8、 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试，不可用化学试剂擦试塑料部件及有机玻璃表面可用浸水的软布擦拭

9、 禁止将仪器连同三脚架一起搬动

10、不使用激光时，请关闭；勿频繁开关激光器

指标

--------------------望 远 镜-------------------- 成像 正像

放大倍数 30×

物镜孔径 47mm

分辨率 3.75″

视场角 1°30′(26m/1000m)

短视距 1m

视距乘常数 100

数据精度 ≤0.4％D

筒长 162mm

--------------------角 度 测 量-------------------- 测角方式 编码度盘

光栅盘直径 79mm

小显示读数 1″、5″、10″、20″

测角单位 3 6 0 ° 、 6 4 0 0 m i l、400g

竖直角 0° 天顶 0°、0°

测角精度 2″、5″可选

--------------------水 准 器-------------------- 长水准器 30″/2mm

圆水准器 8′/2mm

--------------------补 偿 器-------------------- 系统 液体电容式

工作范围 ±3′

分辨率 1″

----光学对中器-------------------- 成像 正像

放大倍率 3×

调焦范围 0.3m～∞

视场角 5°

--------------------显 示 器-------------------- 类型 中文、图形

--------------------数 据 传 输 ------------------- 接口 RS－232C

--------------------机 载 电 池-------------------- 电源 可充电镍氢电池

电压 直流 6V

工作时间 BDC 1800mAh 约 10 小时

--------------------激 光 器-------------------- 激光器波长 635nm

激光器功率 10mW

射程（白天） 150m

光斑大小 5mm/100m

光斑与视准轴偏差 ≤5" 激光器电源 直流 3.3V

激光器工作温度 －10℃～＋45℃

--------------------环 境 温 度-------------------- 使用环境温度 －20℃～＋45℃

--------------------尺寸及重量-------------------- 外形尺寸 180mm×166mm×355mm

高 232mm

重量 6.5Kg
