一、    产品介绍 Product Description

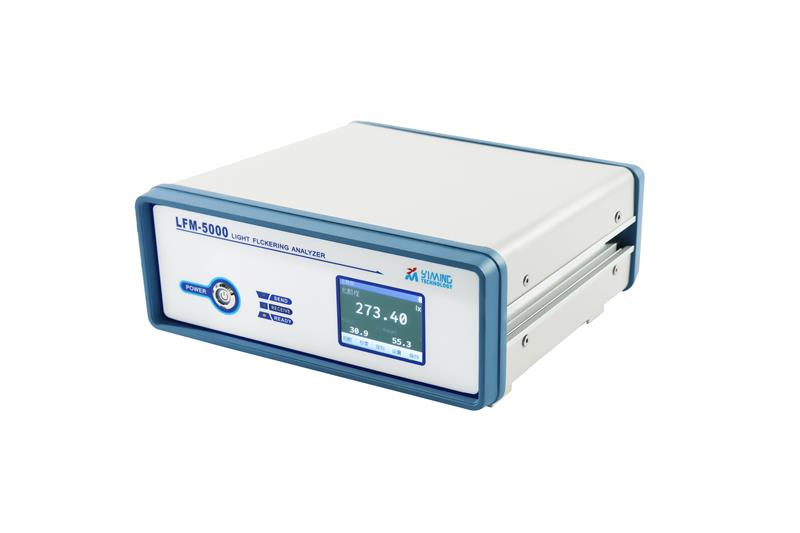

LFM-5000光源频闪测试分析系统是专门针对光源的波动进行快速采集，并依据相关标准进行数据分析，得到专业的光源闪烁和频闪分析报告的检测系统。本系统完全满足GB/T 42064-2022普通照明用设备闪烁特性光闪烁计测试法、美国加州CEC法规Joint Appendix JA0、美国能源之星Lamps V2.1、Publications of ASSIST、电气与电子工程师协会IEEE Std1789:2015、NEMA 77-2017、国际照明委员会CIE TN006:2016、国际电工委员会IEC TR 61547-1:2020在内的多个新发布的关于光源频闪的测试标准要求。能够提供齐全的频闪评价参数，并能自动根据标准判别频闪安全等级。广泛应用于实验室和现场测量，已被多家实验室和LED光源制造商采用，因性价比高广受好评。

二、产品特点 Product features

1、仪器内置16bits，高采样速率为1M的高速A/D，可以测量并显示的采样点为2千万个。

2、采用先进的微处理器，抗干扰能力强。

3、光度探测器人眼视觉函数匹配程度满足国家一级要求。

4、使用USB与计算机通讯，简单易用。

5、仪器具有外部触发同步采样功能。

6、软件内置IEC TR 61547-1:2020描述的4组5种不同波动的调制电压输出的标准电压波形数据库，结合APS500-Pst幅值调制型精密变频测试电源对照明产品的输入电压波形要求。

三、测量参数 Measurement parameters

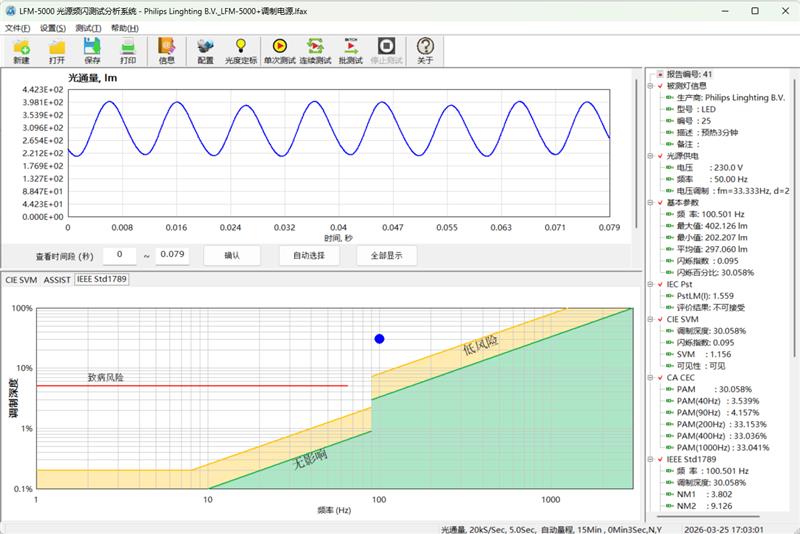

1、光波动的时域和频域分析图。

2、基准频率、闪烁百分比（PF）、闪烁指数（FI）、调制深度（MD）。

3、Pst （符合IEC、NEMA 77、能源之星Lamps V2.1等标准）。

4、SVM（符合CIE TN:006、NEMA 77、能源之星Lamps V2.1等标准）。

5、调制百分比（符合CEC法规JA 10）。

6、Mp （符合ASSIST推荐以及能源之星Lamps V2.1等标准）。

7、NM1,NM2 （符合IEEE Std1789标准）。

8、软件可根据相应标准判别频闪危害等级。

四、技术指标 Technical indicators

1、16位AD转换

2、照度测量范围：0.1lx～50,000lx，4档量程测量，适用于绝大多数调光照明产品

3、光学测量准确度：国家一级

4、采样速率：100kHz (可选2kS/s,5kS/s,10kS/s,20kS/s,50kS/s,100Ks)

5、采样时间：1s-200s可设定

6、频闪频率误差：≤0.3%

7、 频闪指数误差：≤0.010

8、频闪百分比误差：≤5%

9、可外接供电：DC5V，1A

10、仪表尺寸：长×宽×高(250mm×258mm×115mm)

11、功耗：约5W

12、重量：约1.5kg
