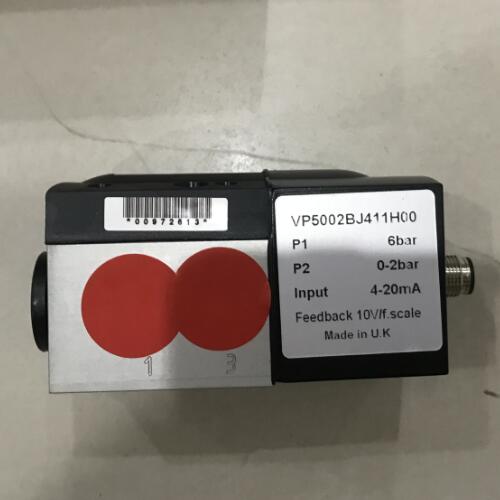

比例阀norgren特点VP5002BJ411H00

按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类，其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。

（1）电磁式 电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出．进而控制压力、流量及方向等参数。

介质 压缩空气

工作温度 0 ... 50 °C，32 ... 122 °F

接口尺寸 G1/4

进气压力 12 bar，29 psi

防护等级 IP65

指令信号经比例放大器进行功率放大，并按比例输出电流给比例阀的比例电磁铁，比例电磁铁输出力并按比例移动阀芯的位置，即可按比例控制液流的流量和改变液流的方向，从而实现对执行机构的位置或速度控制。在某些对位置或速度精度要求较高的应用场合，还可通过对执行机构的位移或速度检测，构成闭环控制系统。

比例阀norgren特点VP5002BJ411H00

比例阀norgren特点VP5002BJ411H00

尺寸 - 高度 56.3 毫米

尺寸 - 长度 119.3 毫米

尺寸 - 宽度 50 毫米

重量 0.55 千克

原产国 捷克

系列 VP50

品牌 IMI Norgren

出口压力调节范围 0 ... 2 bar，0 ... 30 psi

阀门操作方式 3/2

控制信号 4 … 20 mA

比例阀全称呼电液比例阀，是一种把输入的电信号按比例转换成力或位移，从而对压力、流量等参数进行连续控制的一种液压阀。比例阀是由直流比例电磁铁与液压阀两部分组成。其液压阀部分与一般液压阀差别不大，而直流比例电磁铁和一般电磁阀所用的电磁铁不同，采用比例电磁铁可得到与给定电流成比例的位移输出和吸力输出。比例阀按其控制参量可分为比例压力阀、比例流量阀、比例方向阀三大类。

流量 1400 升/分钟，49 scfm

材质 - 阀体 铝

材质 - 密封件 腈橡胶 (NBR)

比例阀norgren特点VP5002BJ411H00
