薄型SMC气缸CDQ2B32TF-25DZ特点

根据气缸承担任务的要求来选择气缸的品种。如要求气缸到达行程终端无冲击现象和撞击噪声，应选择缓冲气缸；如要求重量轻，应选择轻型气缸；要求安装空间窄且行程短，可选择薄型气缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸等。

单作用气缸有弹簧压回型（如SMC的S型，见下图3-4）和弹簧压出型（如SMC的T型，见下图3-9）。S型是A口进气，气压力驱动活塞，克服弹簧力及摩擦力，活塞杆伸出；A口排气，弹簧力使活塞杆收回。T型是A口进气，活塞杆收回；A口排气，弹簧力使活塞杆伸出。在弹簧侧设有呼吸孔R，呼吸孔上设置过滤片，以防污染物进入缸内。

双行程标记 - 无双行程标记

气缸行程2 - 无气缸行程2

缸体可选项 - 标准(杆端内螺纹)

磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面

安装螺钉同包 - 无安装螺钉

●新追加双耳环型、小型脚座型

●质量：减少5%到13%(和以前的CQ2系列相比)

薄型SMC气缸CDQ2B32TF-25DZ特点

薄型SMC气缸CDQ2B32TF-25DZ特点

●安装螺丝同捆，设定了杆端安装件的型号(

节省空间气缸，薄形、装置紧凑型设计

●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)

●磁性开关不突出表面

通口螺纹的种类 TF G

气缸行程 25 气缸行程 25mm

当活塞反向向左运动时，缓冲密封圈的作用如同单向阀一样，气压力压开缓冲密封圈的唇部，允许压缩空气流向活塞，推动活塞返回。因缓冲密封圈有节流作用，为使活塞能迅速返回，缓冲行程不宜长。

对小缸径长行程气缸，没有缓冲阀，在端盖上开有很小的横节流孔。当活塞运动到行程末端，由于排气不畅而形成较大背压，也可起到气缓冲作用，这种结构称为不可调气缓冲气缸。加大恒节流孔，可使气缸的运动速度增大

运动件质量大、运动速度很高的气缸，仅靠气缓冲不能完全吸收过大的冲击能时，必须在外部设置缓冲装置（如液压缓冲器）或采用缓冲回路来解决。

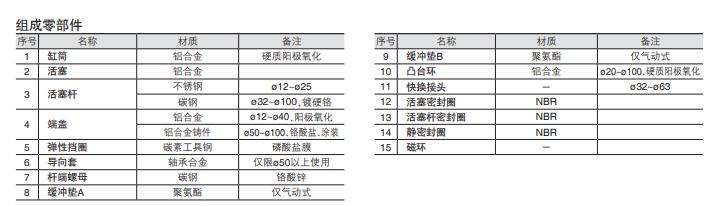

图所示是SMC CM2系列双作用气缸的结构原理图，它由缸筒、端盖、活塞、活塞杆和密封件组成——这也是组成气缸的五大部分！气缓冲气缸
