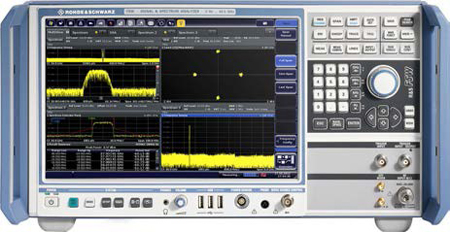

FSW43 罗德与施瓦茨 FSW43 频谱与信号分析仪  谭艳飞

深圳仪信电子科技有限公司

联系人:谭艳飞（总经理）——李S（特助）

地址：深圳市龙华新区油松路天汇大厦A栋408

主要特点：

频率范围覆盖从2 Hz 至 43.5 GHz （加外部谐波混频器可扩展至110GHz）

相位噪声低至-137dBc/Hz 1GHz,10kHz频偏

WCDMA 邻信道功率比测试88dB动态范围(噪声消除功能打开)

160MHz分析带宽

8 GHz范围内低至0.4dB总测量不确定度

高分辨率的12.1寸触摸屏方便操作

支持多任务并行测量及显示

详细介绍

全新高性能R&S.FSW信号与频谱分析仪满足客户高性能需求，提供低相位噪声，宽分析带宽和

直观性操作，使得测试工作快速简单。

特点

射频性能满足苛刻需求

的相位噪声 – 是雷达和通信应用振荡器测试的理想工具

振荡器，频率合成器和发射机系统的研发人员将从R&S.FSW突出的相位噪声测量动态范围性能

中获益。在偏离载波中心频率10kHz位置，R&S.FSW相位噪声在1GHz中心频率处可达到-137dBc

（1Hz），而在10GHz中心频率处可达到-128dBc（1Hz）。偏离载波中心频率100kHz位置，相位

噪声在相同中心频率处分别为-110dBc（1Hz）和-90dBc（1Hz）. 在相位噪声性能上R&S.FSW

越前一代分析仪多达10dB。

相位噪声在1GHz中心频率，10kHz偏离处为 -137dBc（1Hz）

. 低显示平均噪声电平带来出色的杂散测试动态范围

显示平均噪声电平（DANL）在未使用预放大器条件下，2GHz频率处低至-159dBm（1Hz）而

25GHz频率处低至-150dBm（1Hz）。R&S.FSW可在宽频率范围内提供快速而可靠的杂散测试。显

示平均噪声电平可通过选择使用噪声消除功能而进一步改善13dB。用户可确认之前隐藏在噪底

之下的极小杂散信号从而有效地优化发射机系统。

. 内置高通滤波器简化谐波测试

R&S.FSW可选配可切换使用的高通滤波器（R&S.FSW-B13）进行频率至1.5GHz的发射机系统

谐波测试。与传统的频谱分析仪相比可获得明显的动态范围改善。无需外部滤波器，可方便针

对GSM, CDMA, WCDMA, LTE 和TETRA 系统进行测试系统的搭建。

. 低频段内提供高选择性

. 高度

. 单独的接收机通路使得在1GHz频率范围内获得不可比拟的动态范围

面向未来

. 高达160MHz解调带宽

多载波或者宽带应用的功率放大器为了提高效率而进行的线性化工作或者通信系统自身占用带

宽的增加，使得对于分析带宽的需求持续增加，面对挑战，R&S.FSW提供高达160MHz的分析带

宽满足测试需求。

配置

分析带宽

应用

标准配置

10 MHz

. 单载波标准应用与测量，比如WCDMA, cdma2000., TD-SCDMA,TETRA

R&S.FSW-B28

28 MHz
