产品概述

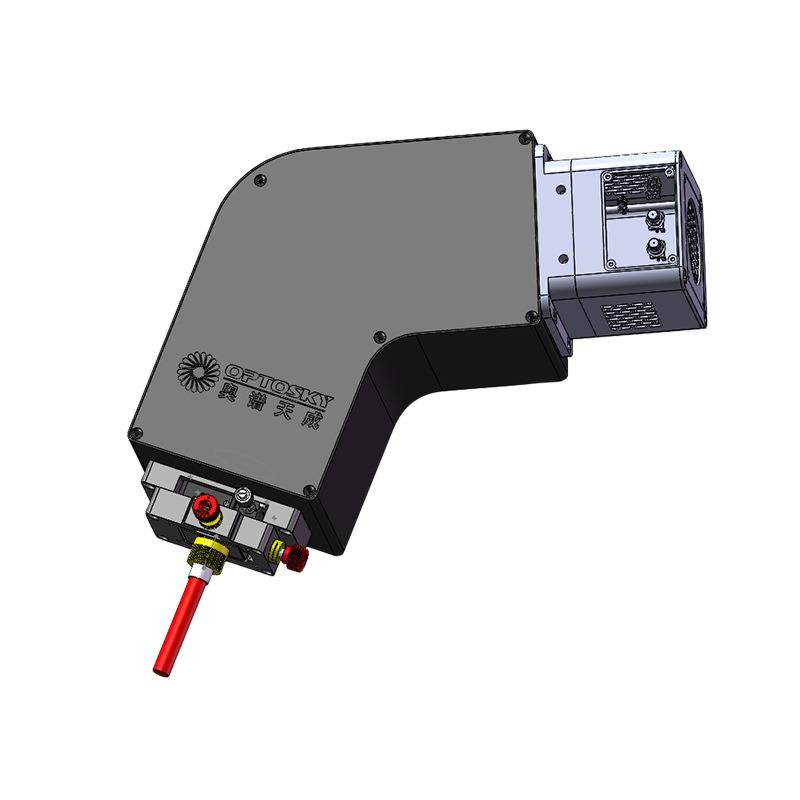

ATP6750P便携式制冷型紫外光纤光谱仪是奥谱天成ATP6750系列中的一款科研级、超高灵敏度、透射光栅成像光纤光谱仪。该型号采用紫外增强型背照式面阵CCD并配备TEC制冷至-10℃，特别针对紫外波段进行优化，在保持超高灵敏度的同时大幅降低暗噪声。

ATP6750系列紫外光纤光谱仪采用高效率零像差透射光路系统与F/1.2超大数值孔径光学设计，可接收光纤（数值孔径0.22）的全部光子，灵敏度比常规光纤光谱仪增强3-4倍。该系列特别适合微光信号的分析场景，如气体分析拉曼光谱成像、荧光光谱成像等微弱光的成像分析。

ATP6750P便携式制冷型紫外光纤光谱仪核心特性

光学性能

• 光谱范围：185-1100nm（覆盖紫外-可见-近红外）

• 光学分辨率：0.1-3nm（取决于光谱范围和狭缝宽度）

• 光学设计：透射光栅光路，F/1.2超大数值孔径，零像差设计

• 空间分辨率：高空间分辨率，支持空间维成像分析

探测器配置

• 探测器类型：紫外增强型背照式面阵CCD（UV-Enhanced, Cooled Back-Illuminated Area Array Detector）

• 制冷温度：TEC制冷至-10℃

• 有效像素：2048×64像素

• 空间通道数：64通道

• 信噪比：50000:1

• 动态范围：50000:1

• 积分时间：2ms-15min

电气与物理参数

• ADC分辨率：18bit（输出16bit）

• 数据接口：USB 2.0（高速）

• 扩展接口：20针双排可编程外扩接口

• 供电方式：DC 12V，工作电流约2.0A

• 光纤接口：SMA905

• 尺寸：199×125×85mm3

• 重量：约1.2kg

• 工作温度：-25℃至+50℃

ATP6750系列紫外光纤光谱仪型号对比

技术优势详解

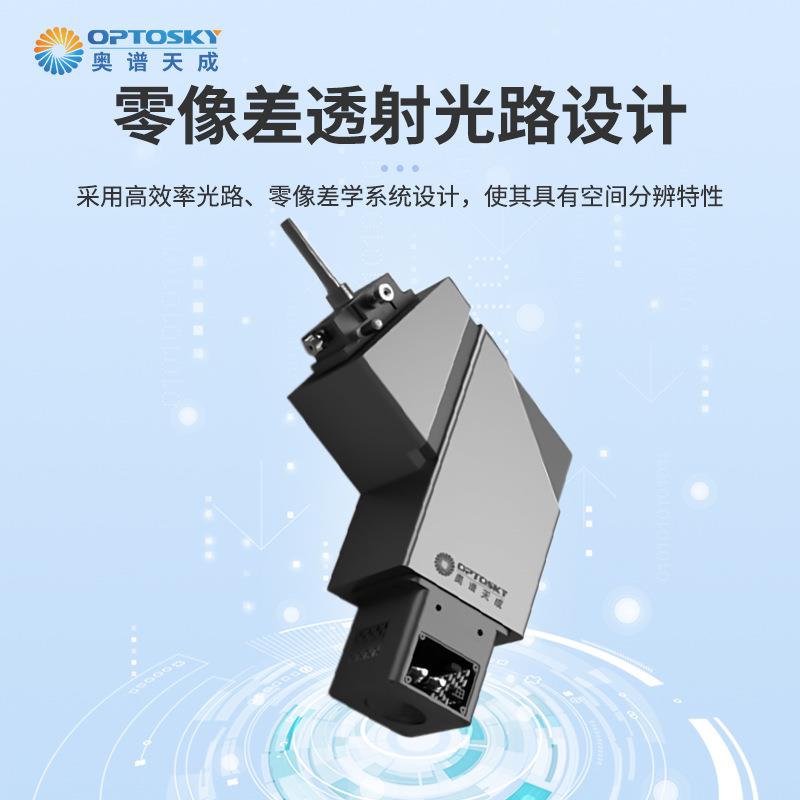

1. 零像差透射光路设计
ATP6750P采用透射光栅光路结构，相比传统C-T光路，具备零像差特性，空间分辨率更高，可同时获取光谱信息和空间信息，实现“图谱合一”的成像分析能力。

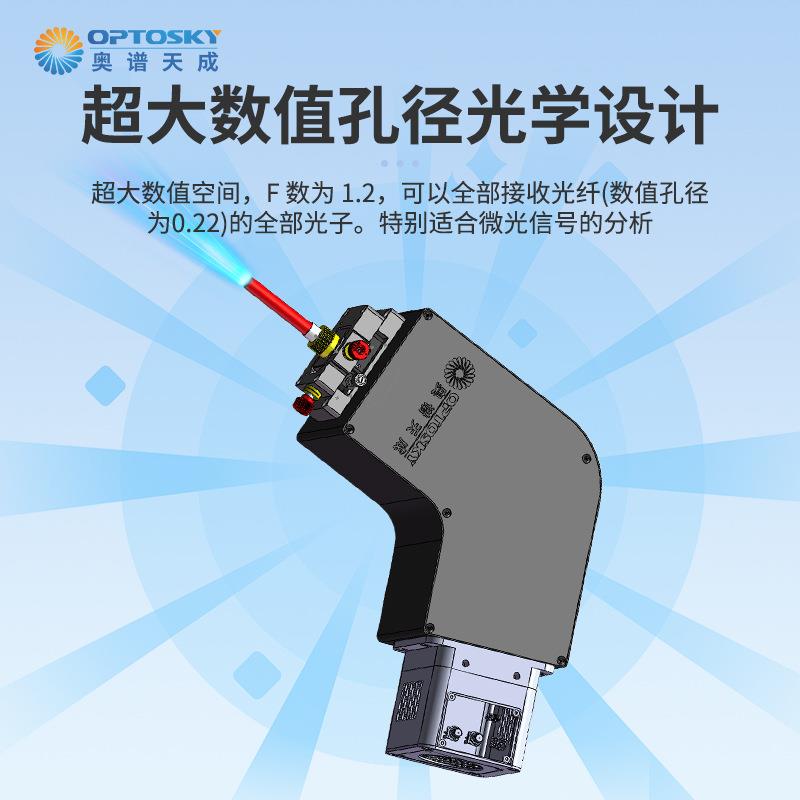

2. 超大数值孔径（F/1.2）
F数为1.2的超大数值孔径设计，可接收SMA905光纤（数值孔径0.22）输出的全部入射光，光通量很高，特别适合弱光信号采集。

3. 制冷型背照式CCD
采用TEC制冷至-10℃，大幅降低探测器的暗电流与热噪声。在长积分时间下，制冷带来的信噪比提升尤为显著——ATP6750P的信噪比高达50000:1，比同类竞争对手提高约2倍。

4. 紫外波段优化
ATP6750P采用紫外增强型CCD，在185-400nm紫外波段具有更高的量子效率，适用于紫外拉曼、紫外荧光等需要紫外探测的应用场景。
