宽范围直流电子负载是一种能在极宽电压、电流、功率区间内稳定工作，精准模拟直流用电负载的测试仪器，核心优势是一机覆盖多规格待测物，无需频繁换机型。

一、核心定义与优势

• 宽范围：通常指单台设备覆盖高电压 + 大电流 + 超低压工况（如 0~600V/1200V、0~2000A+），且能在低电压下满载大电流（如 0.6V@1000A）。

• 对比普通负载：

• 普通负载：电压 / 电流范围窄，低压易掉载、高压超量程。

• 宽范围负载：全范围精准拉载、低压大电流稳定、一机多用、减少换线换机。

二、核心功能与工作模式

• 基础工作模式

• CC（恒电流）：固定电流，测试电源带载能力。

• CV（恒电压）：固定电压，测试电池 / 电源稳压特性。

• CR（恒电阻）：模拟固定阻值负载。

• CP（恒功率）：模拟功率恒定负载（如充电桩、服务器电源）。

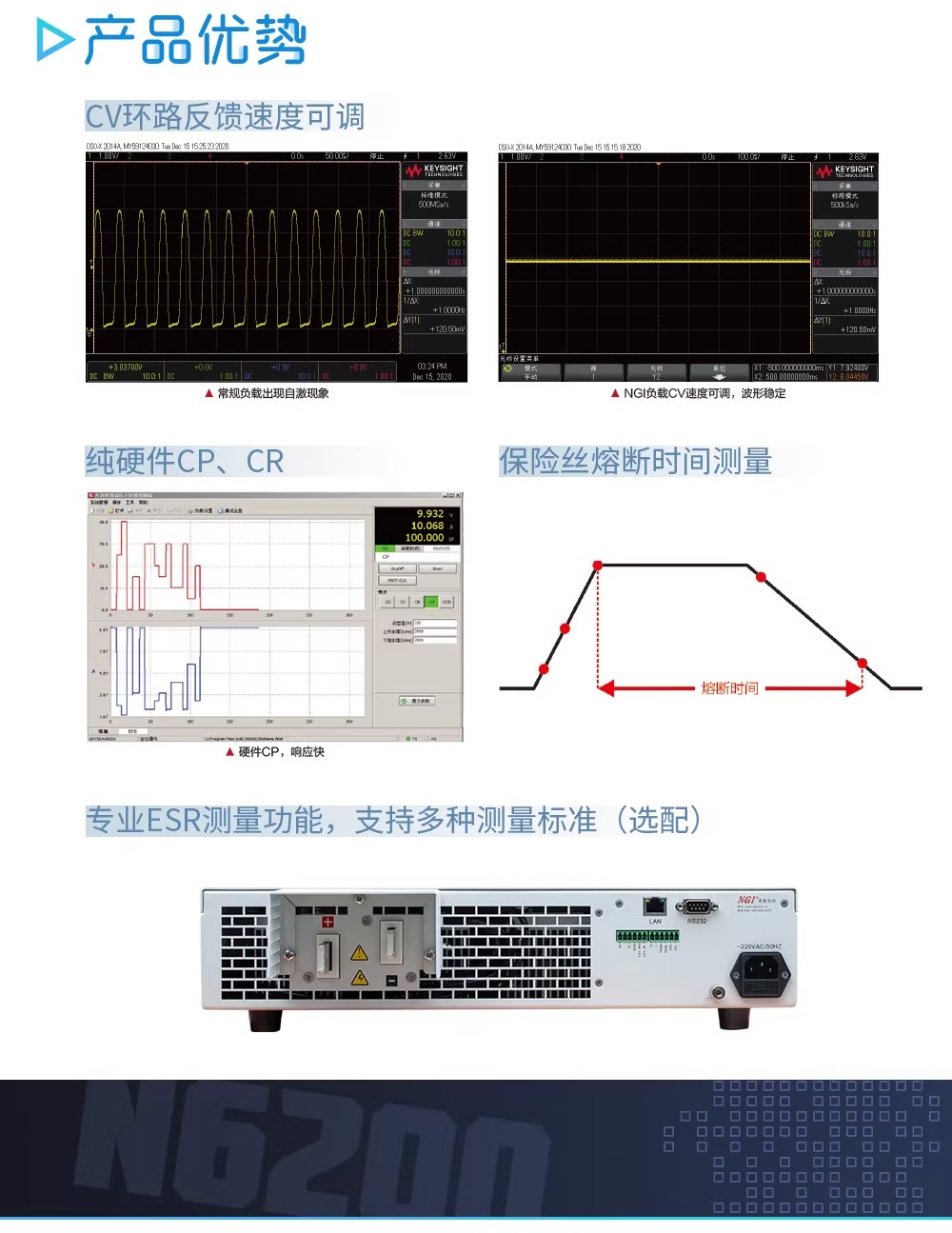

• 高级功能

• 动态加载（CCD）：模拟瞬变电流（锯齿 / 方波 / 阶梯），最，高 50kHz。

• List / 时序编程：编辑多段复杂负载波形。

• OCP/OPP 测试：自动测过流、过功率保护点。

• 并联扩功率：多台并机可达数百 kW。

• 回馈型：将能量回电网，节能、低发热。

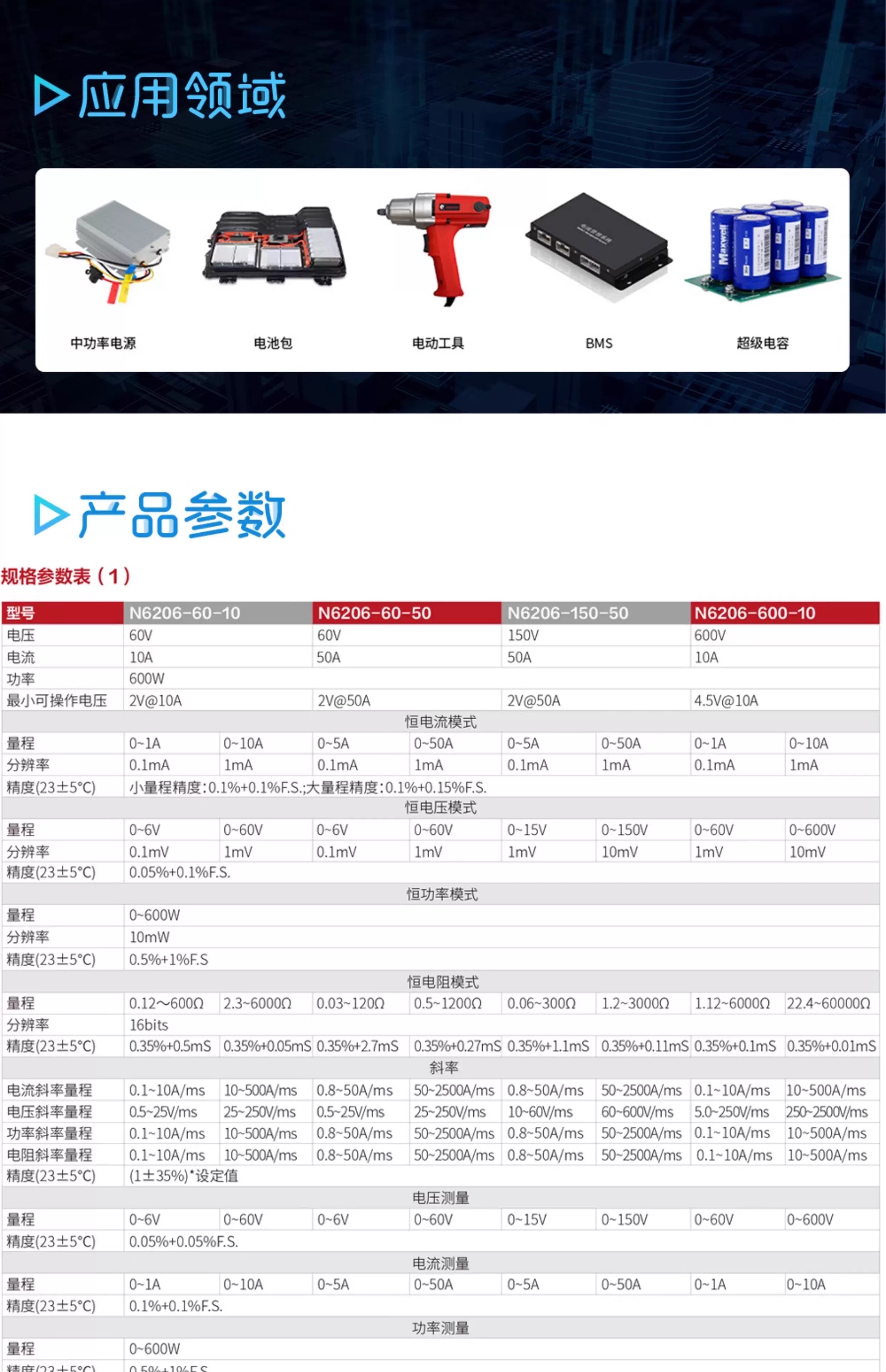

三、宽范围直流电子负载典型规格（2026 主流）

• 电压：0~150V/600V/1200V/1600V

• 电流：单机 0~2000A~2400A

• 功率：单机 2kW~60kW；并机可达 240kW~480kW+

• 低压特性：典型 0.4~0.6V@满载电流

• 精度：电压 / 电流 ±0.04%~±0.1%



• 宽范围直流电子负载典型应用场景

• 电源测试：适配器、服务器电源、充电桩、DC-DC、OBC。

• 新能源：动力电池组、燃料电池、储能 BMS、光伏逆变器。

• 汽车电子：高压部件、电机控制器、48V/800V 平台。

• 科研 / 军工：航空电源、舰船直流系统、实验室通用测试。

• 六、宽范围直流电子负载选型要点

• 电压覆盖：≥待测物最，高电压（常用 600V/1200V）。

• 低压能力：确认 最，低工作电压（如 0.6V@满载）。

• 电流 / 功率：满足最，大电流与峰值功率（优先选带短时过功率机型）。

• 动态性能：频率、上升 / 下降时间（瞬态测试选 ≥20kHz）。

• 接口：LAN/USB/GPIB/CAN、SCPI、LabVIEW 驱动。
