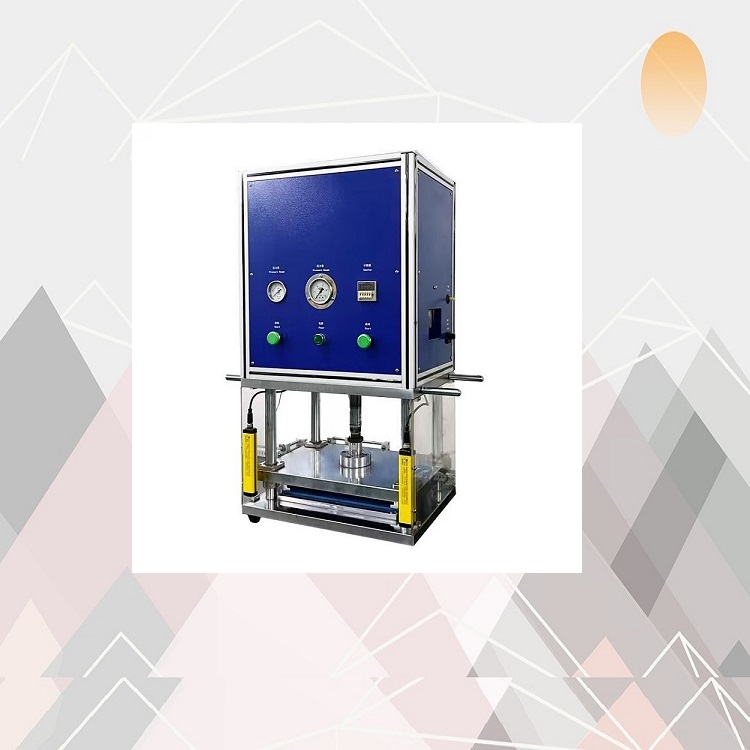

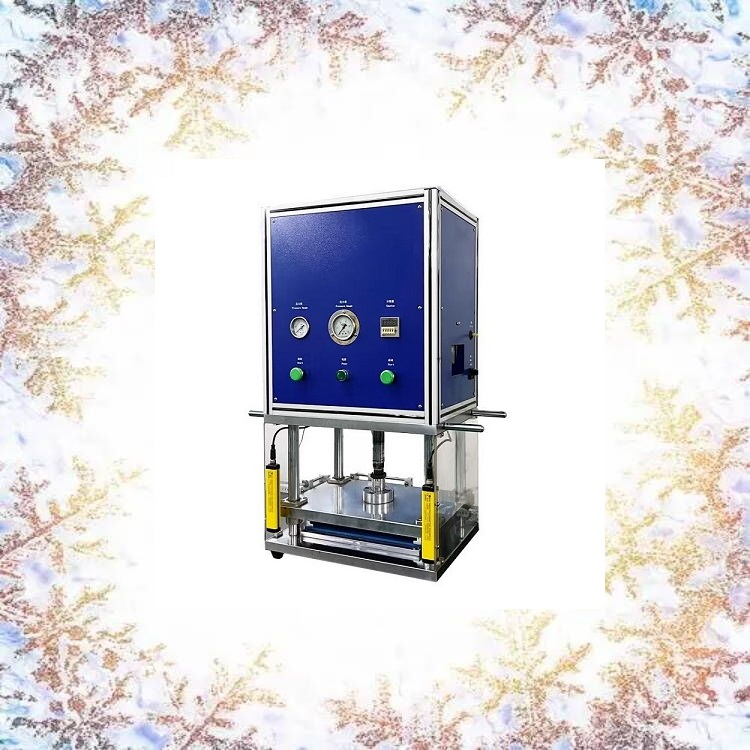

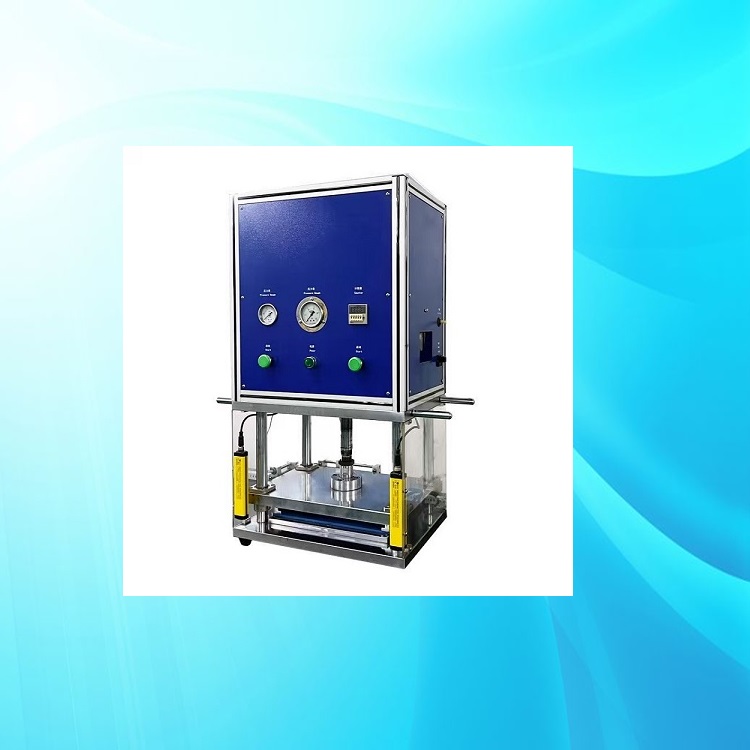

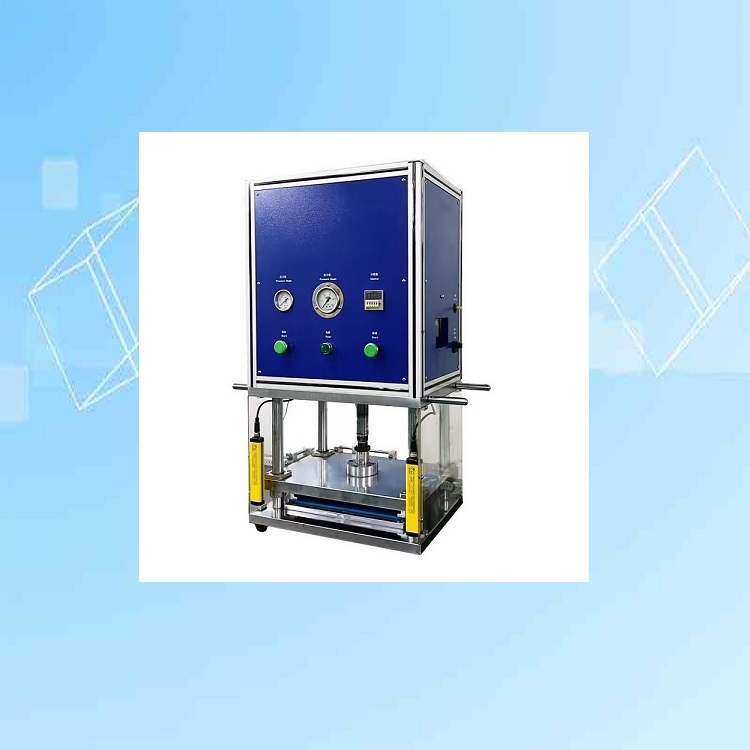

半自动极片模切机 型号:DFHB-410371 库号：D410371

半自动极片模切机 型号:DFHB-410371 库号：D410371

半自动极片模切机 型号:DFHB-410371 库号：D410371

半自动极片模切机 型号:DFHB-410371 库号：D410371

产品简介：本产品适用于电池正、负极片的模切成型。

主要特点：*采用红外线定位装置，准确方便极片的定位模切；

*换刀模方便、快捷；

*刀模寿命长，正常使用≥3 万次；

*没有毛边、掉粉、压痕等质量缺陷；

*介于手动与全自动之间，效率高 800～2000 片/每小时；

（根据冲切极片大小每次可冲 1～8 片，标准是 2 片）

*采用四根导柱结构，上下滑动顺畅精度高；

*设备进料口有保护光幕，操作；

*外观，钣金采用立体几何设计，简洁美观；

*操作简便、、体积小；

参数

*采用红外线定位装置，准确方便极片的定位模切

*垂直毛刺≤15 μm，水平毛刺≤20 μm；

*刀模寿命长，正常使用≥3 万次

*大冲切尺寸：≤280x180mm（可根据客户要求定制）

*冲切精度：±0.1 mm

*增压缸：≥3T

*模切行程：150mm

*气液增压缸驱动，冲切力和冲切速度可调

*产能：800～2000EA/H（片料模切效率稍低）

*具有保护光幕

*电源：220V/50Hz

*功率：100W

*压缩空气：0.5Mpa～0.8 Mpa

*外形尺寸：L600xW390xH940mm

*设备重量：180kg

设备组成

本机由以下几大部分组成

1.机械部分：进料导向部分、上模刀机构、下模板机构、驱动部分、导向部分、外罩机架部分、基座部分、出料部分等

产品简介：本产品适用于电池正、负极片的模切成型。

主要特点：*采用红外线定位装置，准确方便极片的定位模切；

*换刀模方便、快捷；

*刀模寿命长，正常使用≥3 万次；

*没有毛边、掉粉、压痕等质量缺陷；

*介于手动与全自动之间，效率高 800～2000 片/每小时；

（根据冲切极片大小每次可冲 1～8 片，标准是 2 片）

*采用四根导柱结构，上下滑动顺畅精度高；

*设备进料口有保护光幕，操作；

*外观，钣金采用立体几何设计，简洁美观；

*操作简便、、体积小；

参数

*采用红外线定位装置，准确方便极片的定位模切

*垂直毛刺≤15 μm，水平毛刺≤20 μm；

*刀模寿命长，正常使用≥3 万次

*大冲切尺寸：≤280x180mm（可根据客户要求定制）

*冲切精度：±0.1 mm

*增压缸：≥3T

*模切行程：150mm

*气液增压缸驱动，冲切力和冲切速度可调

*产能：800～2000EA/H（片料模切效率稍低）

*具有保护光幕

*电源：220V/50Hz

*功率：100W

*压缩空气：0.5Mpa～0.8 Mpa

*外形尺寸：L600xW390xH940mm

*设备重量：180kg

设备组成

本机由以下几大部分组成

1. 机械部分：进料导向部分、上模刀机构、下模板机构、驱动部分、导向部分、外罩机架部分、基座部分、出料部分等

2.
