可编程直流电子负载 核心精讲

一、可编程直流电子负载基础定义

可编程直流电子负载，是模拟直流用电负载的高精度智能化仪器，主动吸收、消耗直流电能，可精准设定负载工况，替代传统电阻负载、滑线变阻器，广泛用于电源、电池、充电桩、元器件性能验证。你刚查的同惠 TH8405就是 2000W 大功率主流机型。

二、可编程直流电子负载四大基础核心工作模式

1. CC 恒流模式（最常用）

   恒定吸收设定电流，不受输入电压波动影响；

   适用：电池放电、充电器、LED 恒流驱动测试。

2. CV 恒压模式

   钳位输入端电压恒定，自动匹配吸入电流；

   适用：稳压电源带载、防过压、电压闭环验证。

3. CR 恒阻模式

   模拟固定纯电阻负载；

   适用：纯阻性产品老化、常规稳态带载测试。

4. CP 恒功率模式

   消耗功率恒定，电压变则电流自动补偿；

   适用：新能源、光伏模块、功率类电源极限考核。

三、高阶标配功能

• 动态负载：高速切换电流 / 电阻，模拟瞬时启停、脉冲工况

• 电池测试：自动放电、容量统计、截止电压停机

• 短路模拟：一键模拟输出短路，测产品保护能力

• 自动编程列表：多步骤时序测试，自动化产线适配

• 完备保护：OVP 过压、OCP 过流、OPP 过功率、过热、反接保护

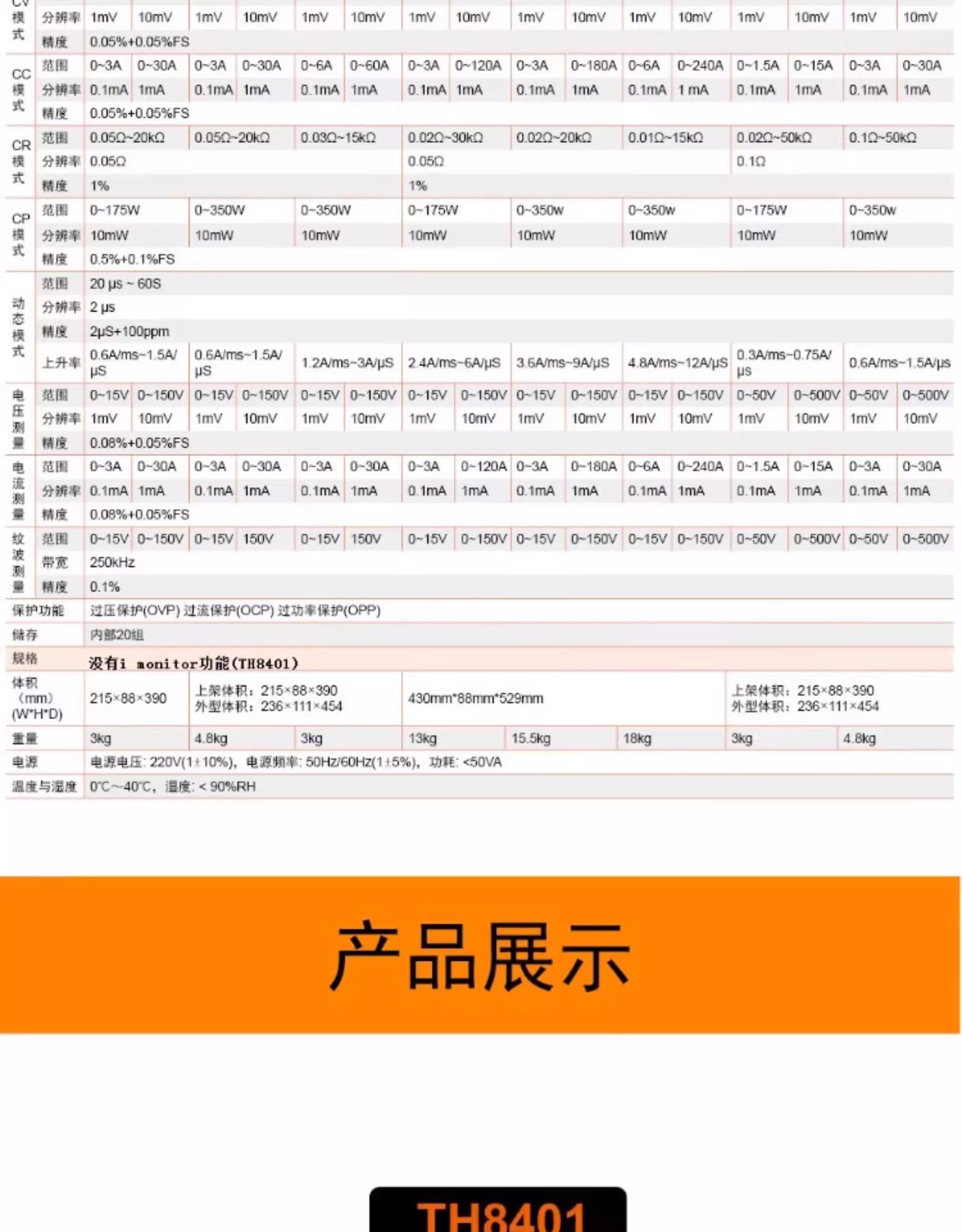

四、关键选型核心参数

1. 额定功率：100W/300W/1kW/2kW（如 TH8405=2000W）

2. 量程：最，大输入电压、最，大放电电流（低压大电流 / 高压小电流区分）

3. 最。低导通电压：低压工况能否拉起负载（大电流场景关键）

4. 精度 & 响应速度：实验室高精度、产线侧重快速动态响应

5. 通讯接口：USB/LAN/RS232，支持电脑程控、SCPI 协议

五、典型应用场景

1. 开关电源、适配器、车载电源老化 + 性能检定

2. 锂电池 / 模组 / 超级电容：容量、循环放电、倍率测试

3. 充电桩、DC-DC 模块、光伏模拟器配套测试

4. 军工、实验室研发可靠性极限验证

六、和你之前仪器区分

• LCR 电桥（TH2817B+）：测元件交流阻抗、容量、损耗

• 电容漏流仪（TH2686N）：测电解电容直流静置漏电

• 耐压仪（TH9310）：测绝缘、高压击穿安全性能

• 可编程电子负载（TH8405）：测电源 / 电池带载放电、功率容量
