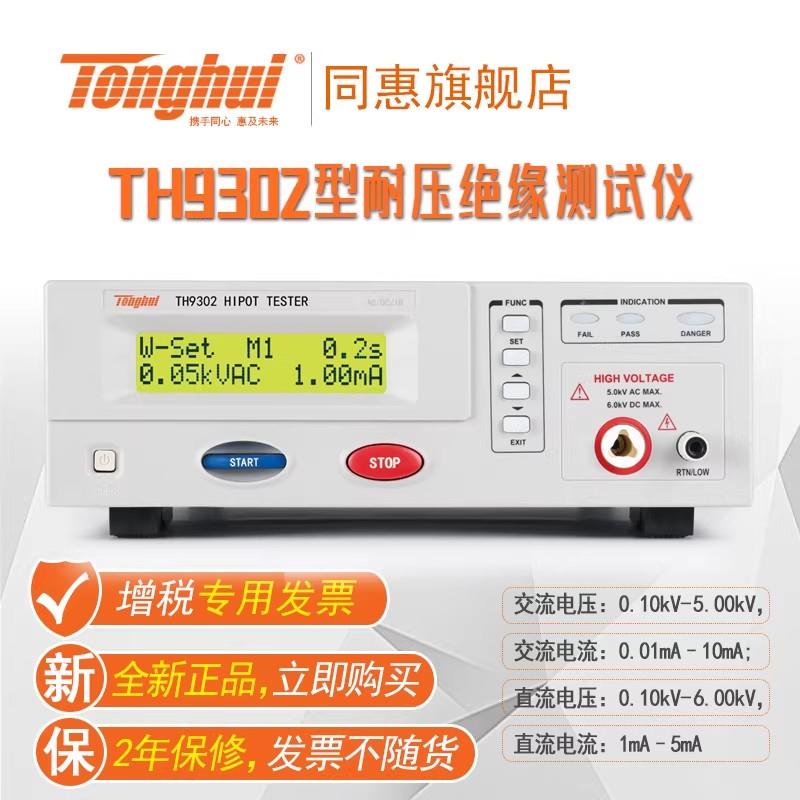

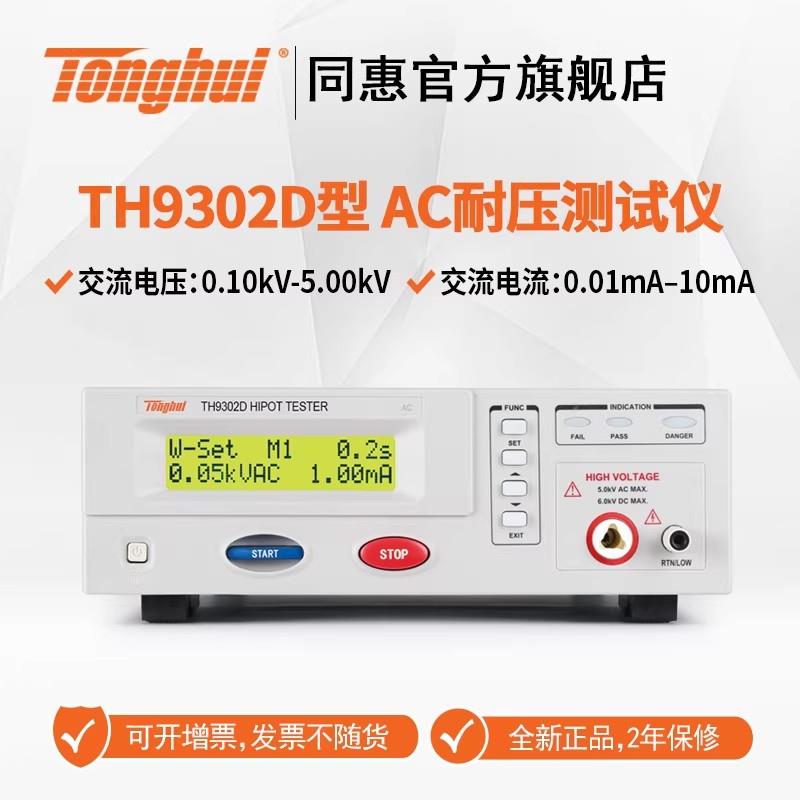

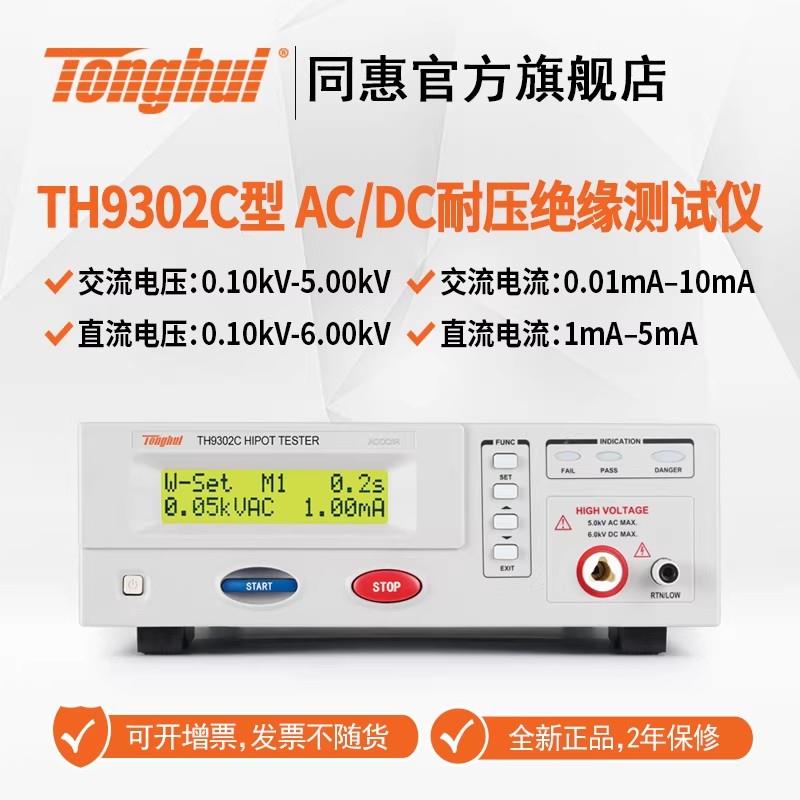

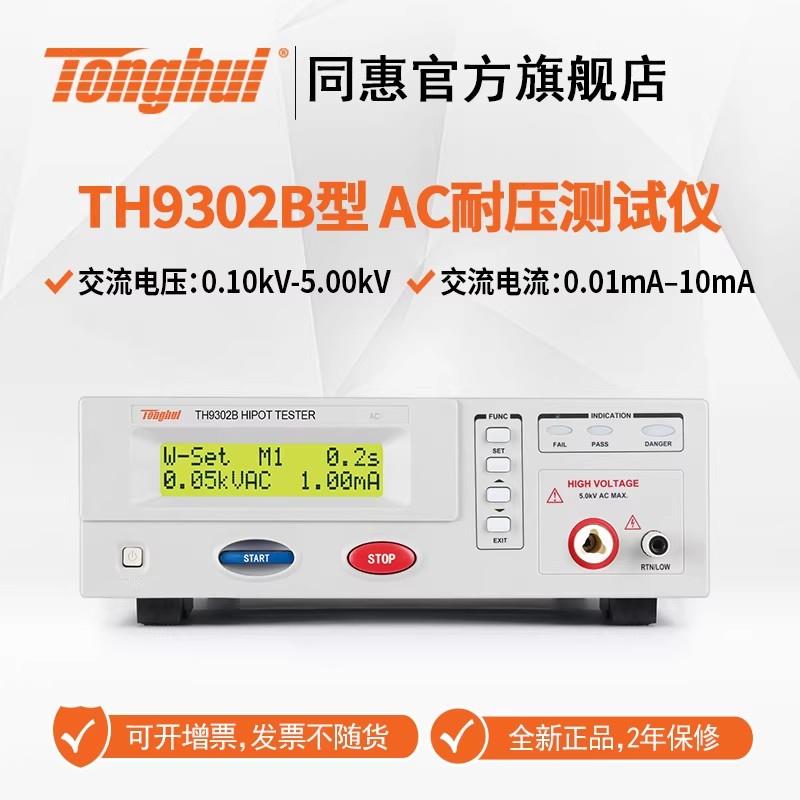

耐压绝缘测试仪 通俗精讲（匹配同惠 TH9302）

一、两大核心测试定义

1. 耐压测试（交直流高压 / 介电强度）

俗称打高压对产品绝缘部位施加高于额定工作电压的高压，持续设定时间：

• 监测漏电流是否超标

• 判断绝缘会不会击穿、闪络、电弧

  作用：筛查耐压缺陷、绕组短路、绝缘破损，防触电起火。

AC 耐压：通用安规、工频考核；DC 耐压：电容类、高压元器件、小漏电精密判定。

2. 耐压绝缘测试仪

输出指定直流试验电压（常见 500V/1000V），测量绝缘阻值：

• 阻值越高 → 绝缘越好

• 阻值偏低 → 受潮、脏污、老化、绝缘不良

二、关键通用参数（选型必看）

1. 交流 AC：0～5kV 主流，输出容量决定击穿带载能力

2. 直流 DC：0～6kV 常用，适合电容、电解、高压器件

3. 绝缘量程：MΩ～GΩ 级

4. 升压方式：缓升 / 定时稳压 / 自动放电（安全关键）

5. 保护：电弧侦测、过流切断、急停、高压联锁、接触检查

三、和你之前仪器分工（一目了然）

• LCR 电桥 TH2817B+：测电容电感电阻交流基础参数

• TH2686N：电解电容直流漏电流

• TH9302 耐压绝缘：测高压安全、击穿、绝缘老化（安规准入项目）

  三者互补，覆盖元器件电性 + 可靠性 + 安全安规。

四、耐压绝缘测试仪典型应用

电源适配器、变压器、电机、PCB、线材、灯具、家电、医用设备、绝缘材料、介电晶体耐压筛查与出厂安规全检。

五、简易判定标准

• 耐压：不漏流、不击穿、无闪络电弧 → PASS

• 绝缘电阻：大于规格下限（如≥100MΩ）→ 绝缘合格

• 6 种测试模式：ACW、DCW、IR、电弧检测、步进、组合测试

• 9 组存储：参数一键调用

• 安全特性：

• 电压缓升（0.1–999.9s）

• 过流、电弧、放电保护

• 高压输出联锁、紧急停止

• 自动化：支持 PLC、电脑程控、产线 ATE 集成

• 四、耐压绝缘测试仪典型应用（与你设备匹配）

• 电源线、变压器、电机：安规认证必测

• 电路板、电源适配器：高压绝缘 / 耐压筛查

• 传感器、介电晶体：配合 TH6423 供电 + TH1963A 采集，做高压绝缘特性

• 家电、照明、医疗设备：3C/CE/FCC 安规测试
