ESD防静电闸机门禁系统的组成

维亮防静电门禁系统通常由以下几个关键部分组成：

1.人体静电综合测试仪：阻值可调，手腕带: 下限100K、750KΩ 上限：10M、35MΩ

●静电鞋：下限100K、500K、750KΩ 上限：35M、100M、300MΩ ●测试项目:单/双线手腕带、静电双鞋、鱼夹柱用于检测进入EPA区人员身上的静电电阻，确保其在安全范围内。

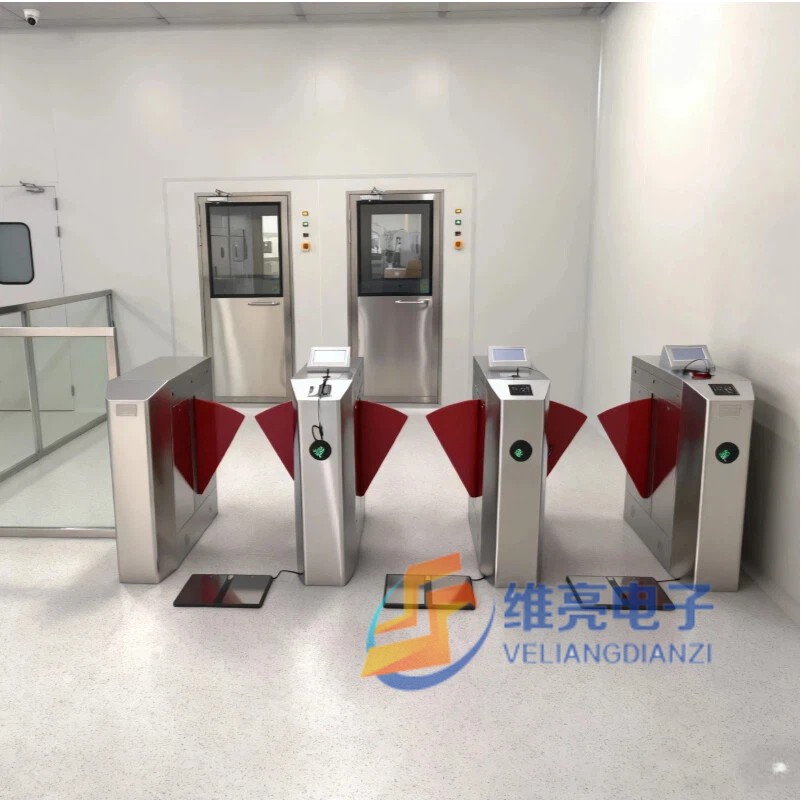

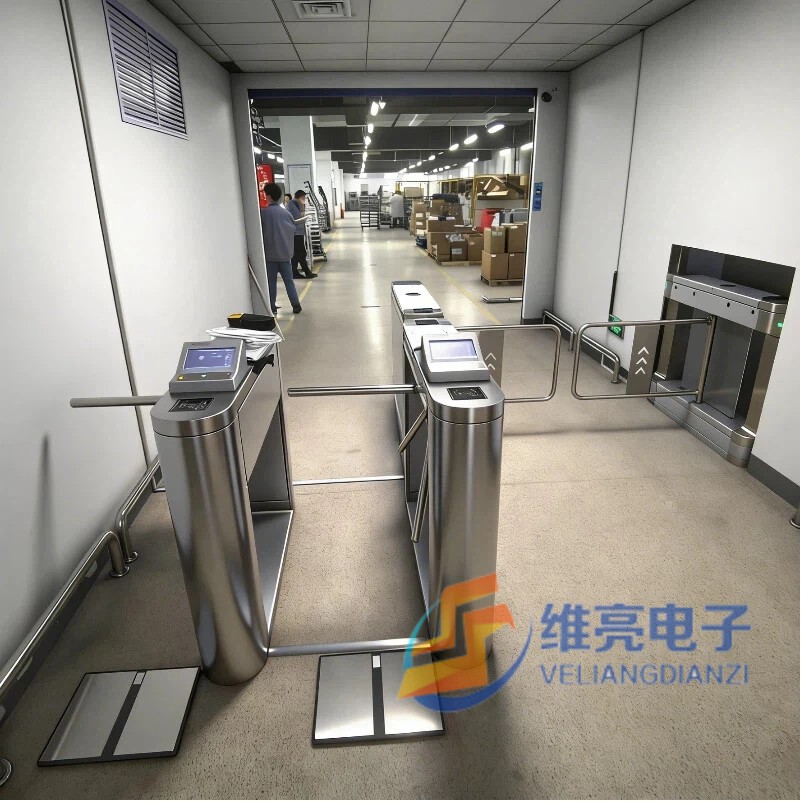

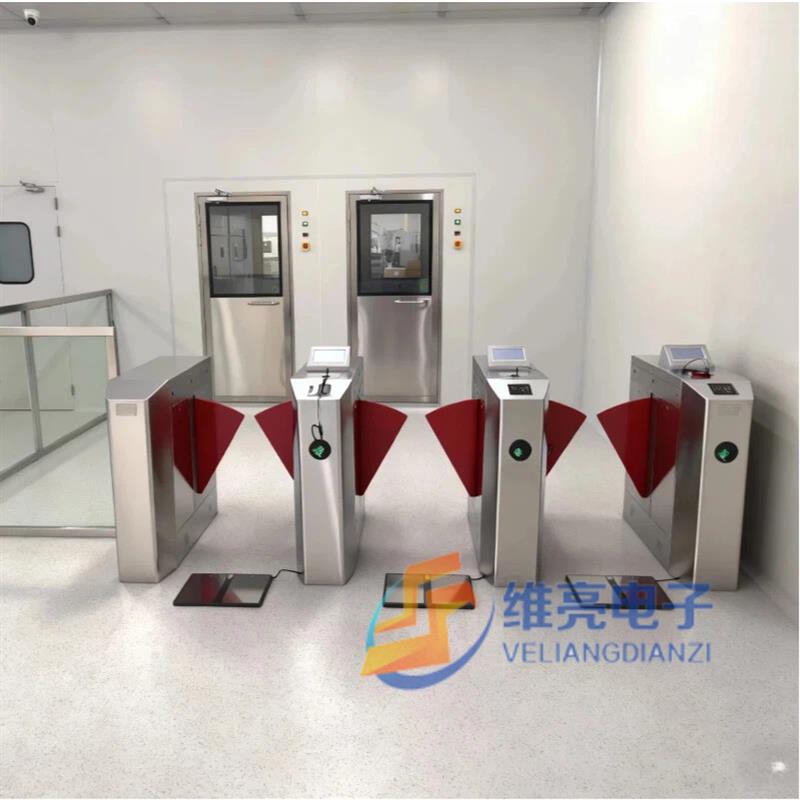

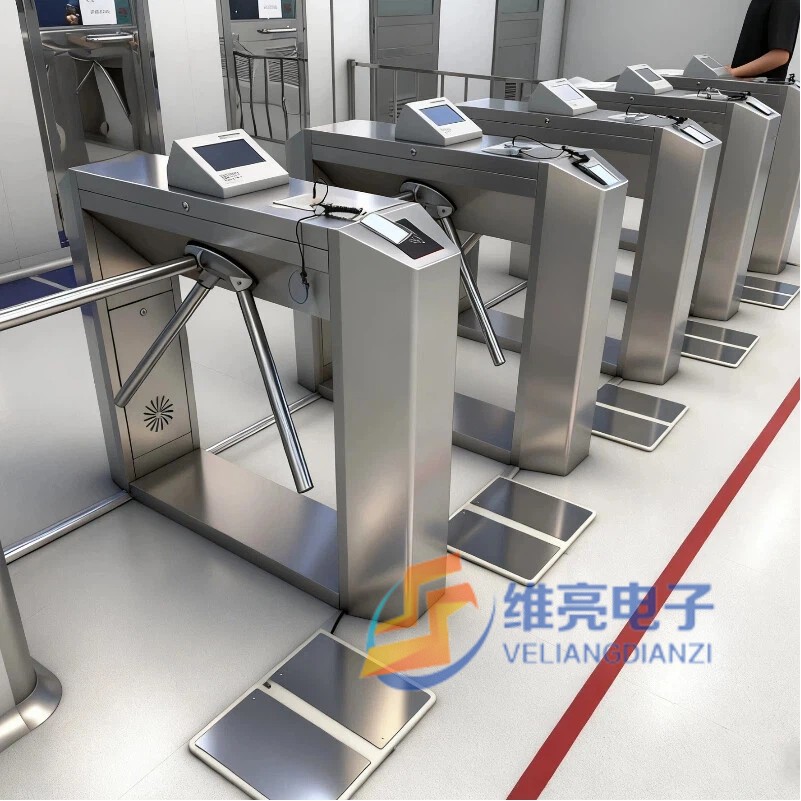

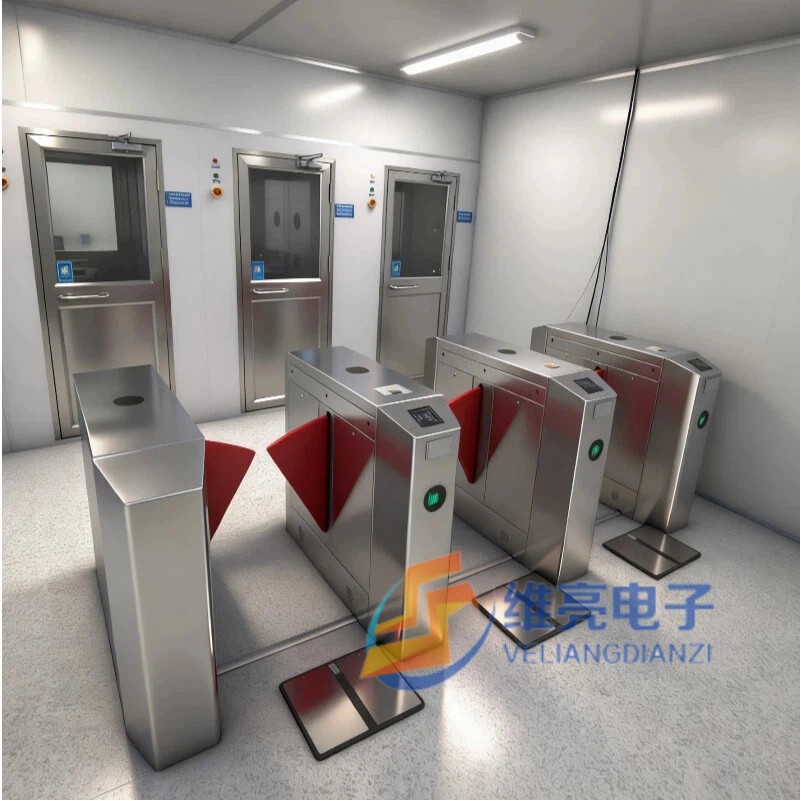

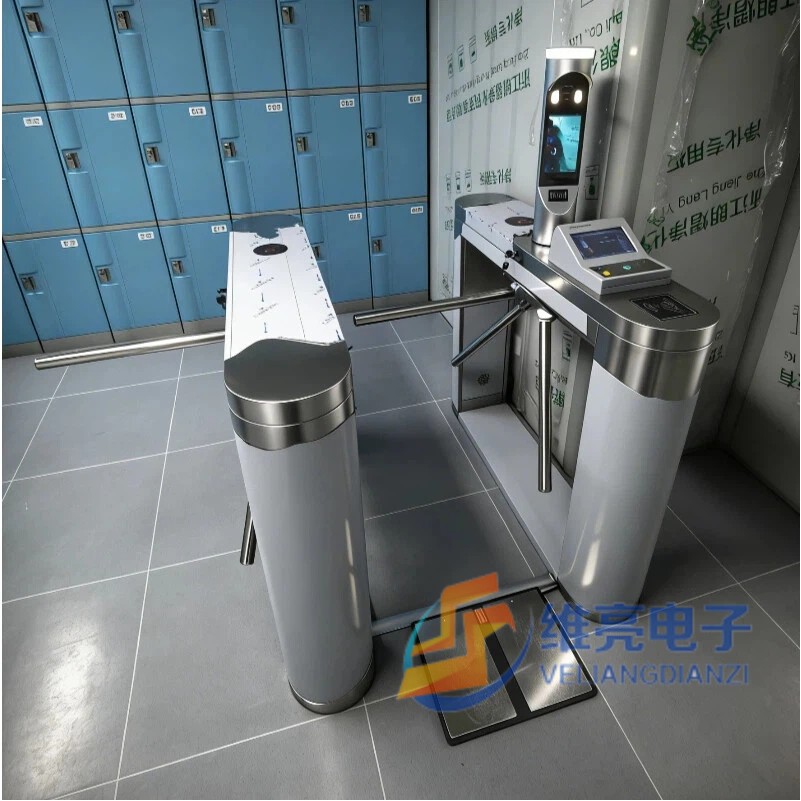

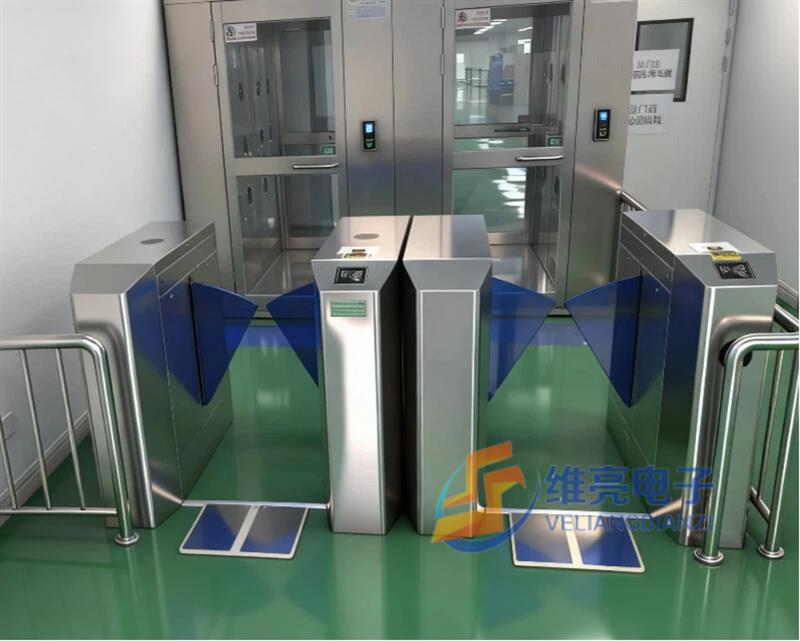

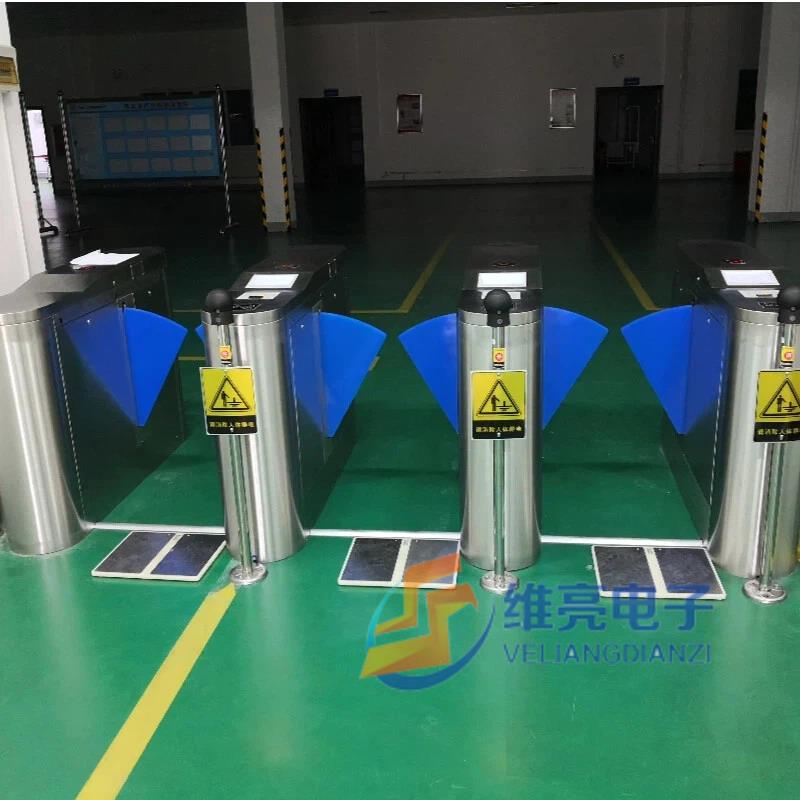

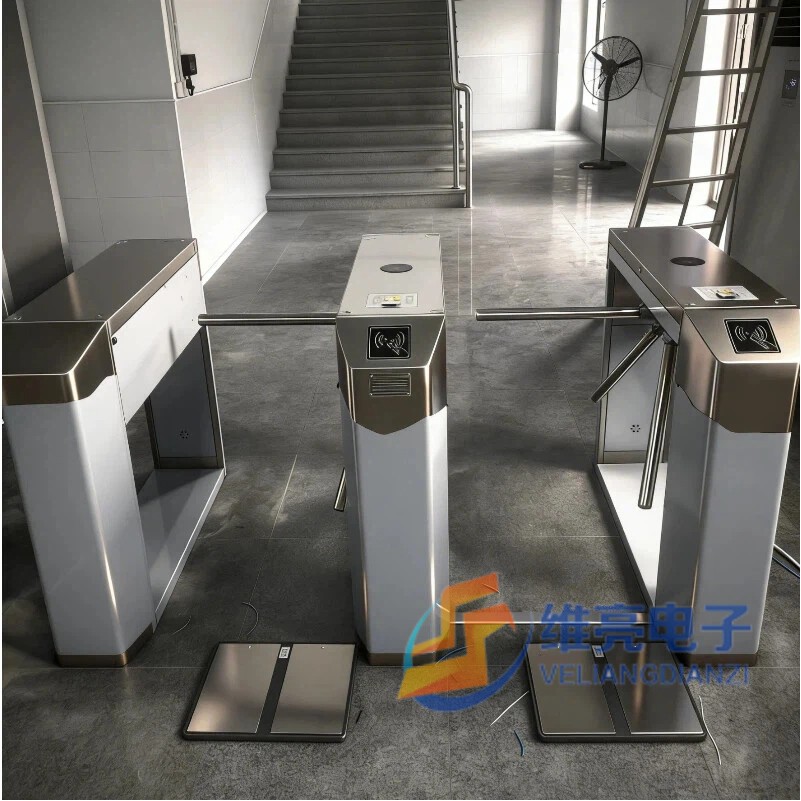

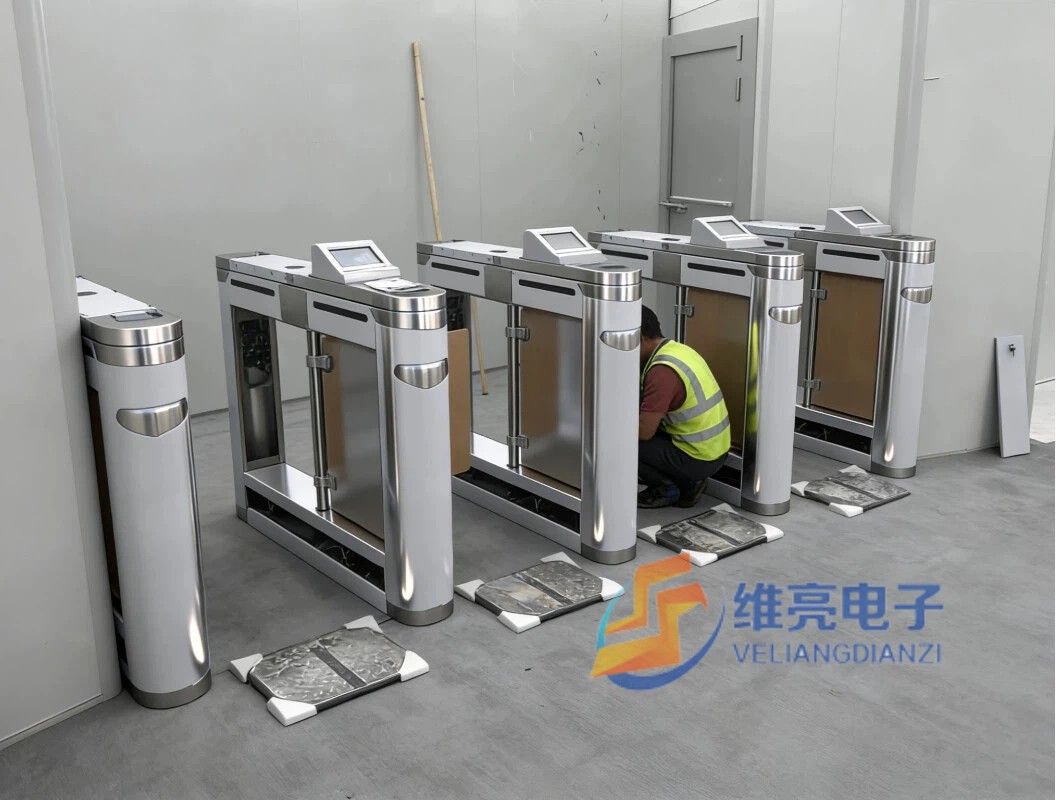

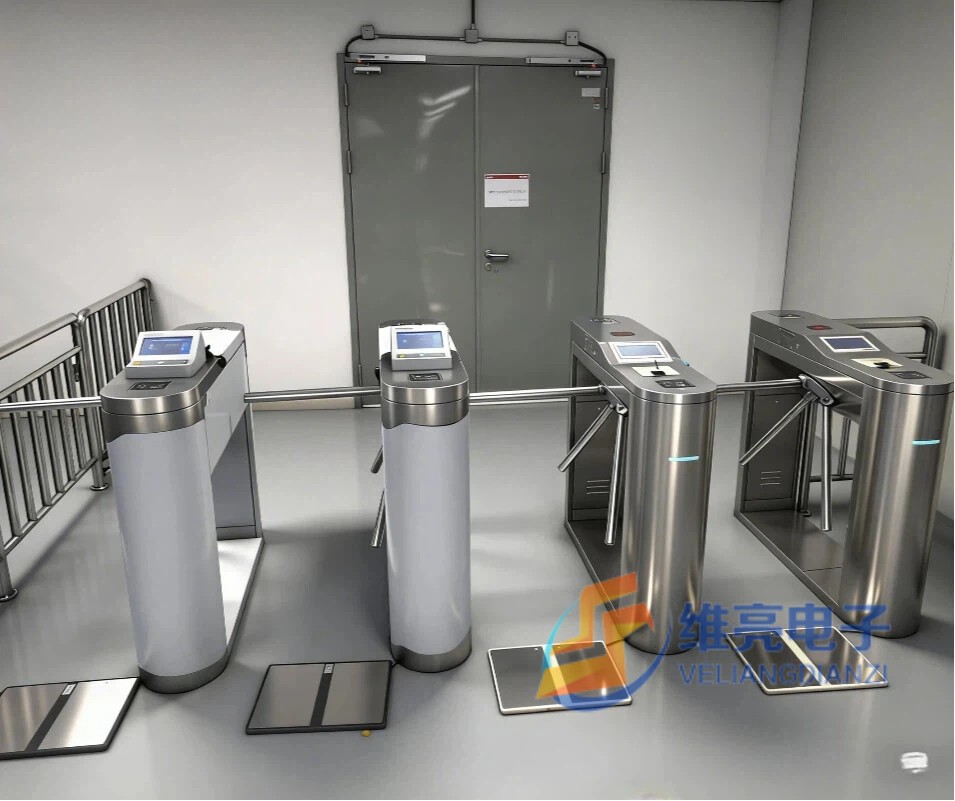

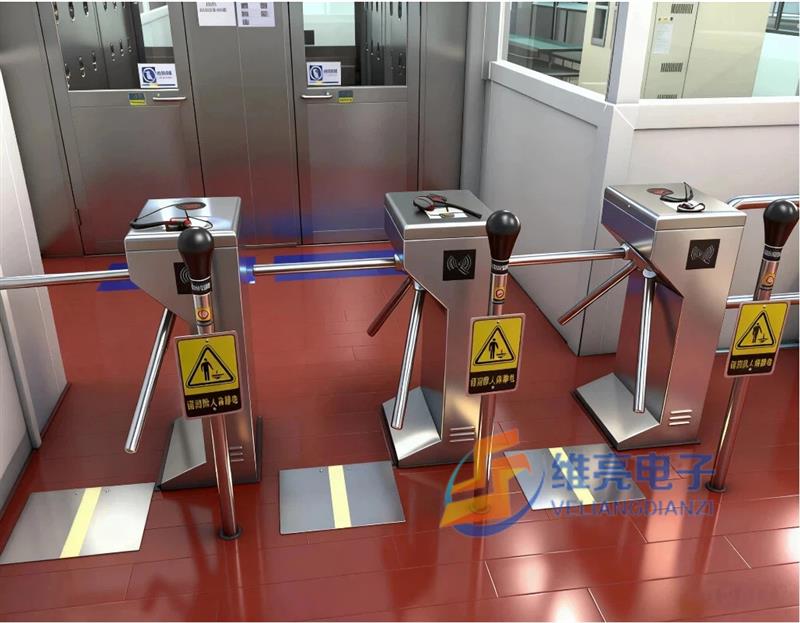

2.人行通道闸：如三辊闸、翼闸、摆闸或电子门锁等，用于控制人员进出的通道。

3.静电管理主机：可视化人机交互界面，操作简单方便：7吋LCD真彩触摸屏，图形化显示、触屏操控。

4.管理软件：测试类型个性化设置：针对每个员工，可设置只测手/只测脚/手脚均测/免测/禁测选项。测试结果可查：后台电脑软件可以查询、导出员工测试记录报表。也可用于实时显示、人员档案管理、数据备份并进行设备运行状况监控。

ESD防静电闸机门禁系统的测试步骤：

先穿好防静电服，防静电鞋，防静电手环、防静电帽等相关防静电物品。共同构成一个合格的系统，然后到防静电闸机门禁处准备测试，当三个PASS灯全亮时，防静电闸机门打开，人员通行。

第1步：正确佩戴所有防静电装备

在进入闸机前，你必须正确穿戴好：

1. 防静电手环：紧贴手腕皮肤，金属电极面与皮肤直接接触。

2. 防静电鞋：确保鞋底干净，无绝缘性灰尘或污垢。或者穿戴防静电鞋套。

第2步：站在闸机指定区域并执行操作

1. 就位：站立在闸机前方的防静电脚踏板上。这个脚踏板是连接到闸机测试回路的。

2. 手部接触：将佩戴防静电手环的那只手，牢固地放在闸机的“测试按钮” 上。确保整个手掌或指定手指与金属板充分接触。

3. 脚部接触：你的双脚需要自然地站在闸机的“脚踏板”上，确保鞋底与脚踏板充分接触。

关键点：此时，你、你的防静电手环、防静电鞋和闸机构成了一个完整的闭合检测回路：

> 闸机 → 手环测试按钮 → 手环 → 你的身体 → 防静电鞋 →脚踏板 → 闸机

第3步：闸机自动检测与判断

当你同时接触手部和脚部电极时，闸机会自动进行以下操作：

1. 施加测试电压：闸机内部会施加一个安全的、低电流的测试电压（通常很低，人体无感）通过上述回路。

2. 测量回路电阻：通过测量流过回路的电流，计算出整个回路的电阻值，即“人体综合电阻”。

3. 与预设标准比对：闸机内部芯片会将测量到的电阻值与预设的安全范围（例如：0.75MΩ - 35MΩ 或 0.75MΩ - 100MΩ）进行比对。

第4步：获取结果（是否达标）

比对后，闸机会立即通过视觉和听觉信号给出结果：

1、达标（PASS）：

视觉：闸机上的绿灯亮起；静电测试仪的PASS绿灯亮起；维亮静电管理主机上显示PASS同时记录当前测试人的具体阻值并同步到电脑端。

听觉：通常发出一声清脆的“嘀”声或语音提示“通过”。

动作：维亮闸机的闸门会自动打开，或门禁锁会释放，允许你进入防静电区域。
