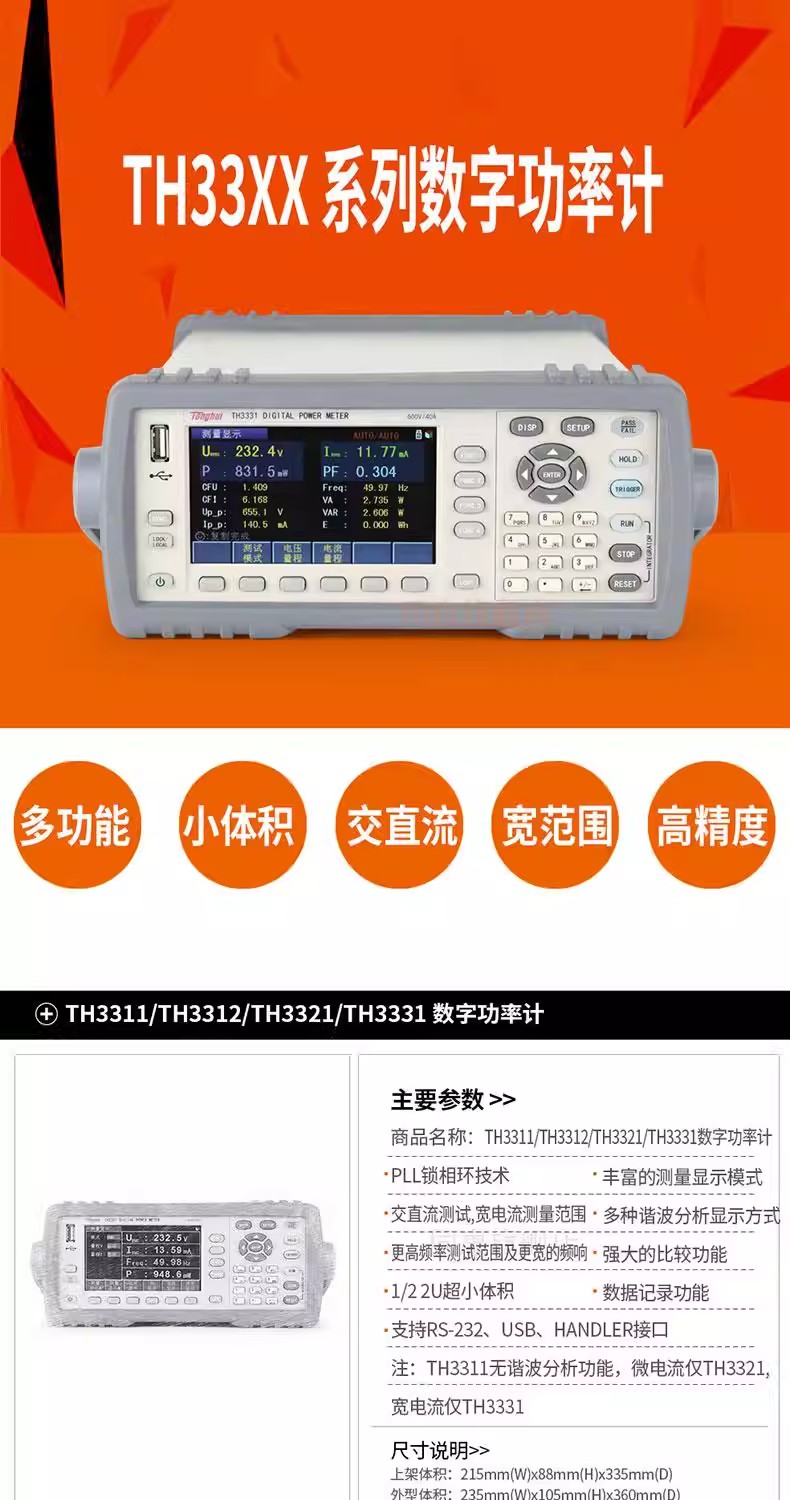

单相数字功率计 极简核心讲解（适配同惠 TH3311）

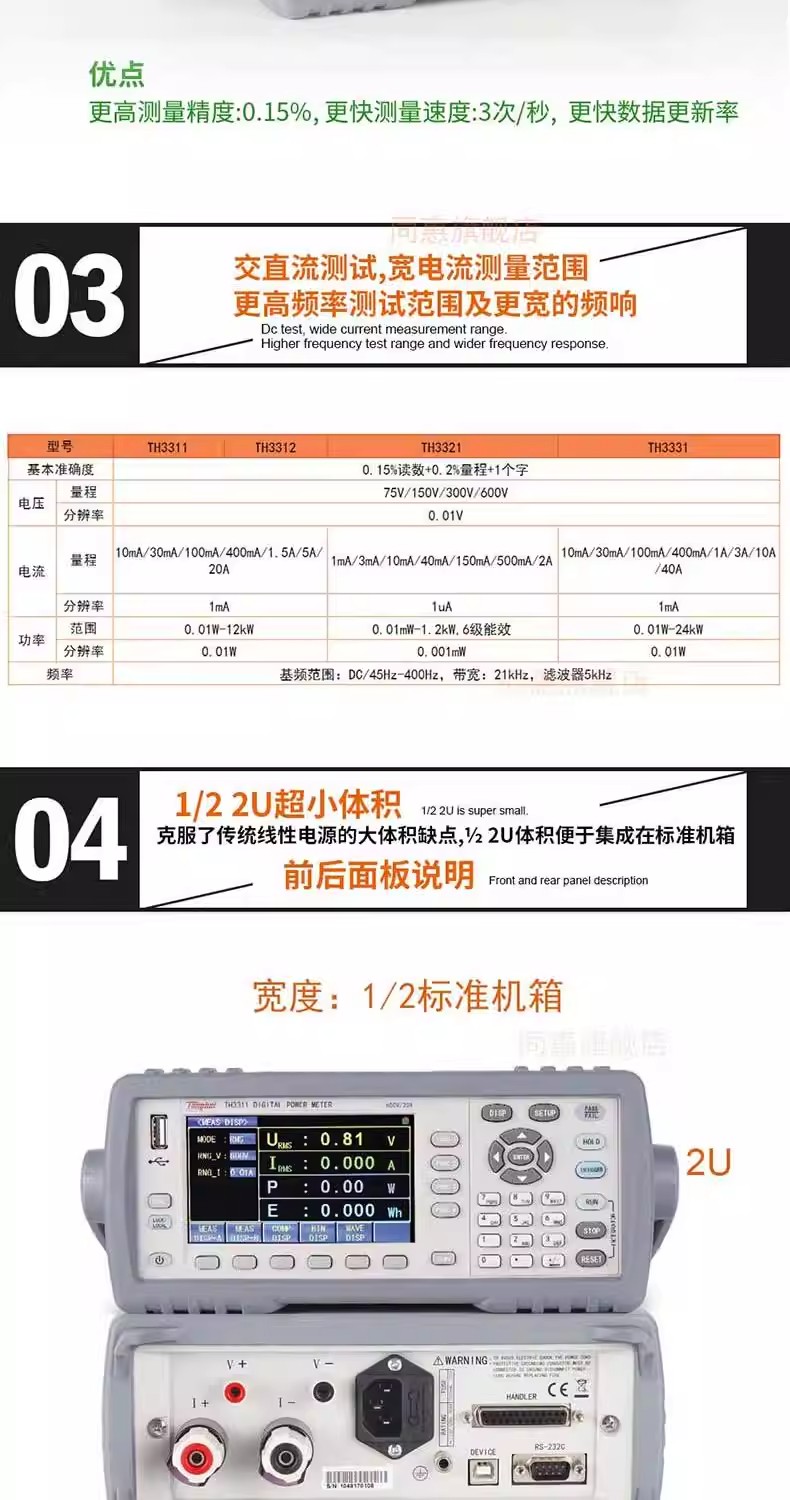

一、核心参数（TH3311 单相基础型）

• 测量类型：AC/DC 交直流通用、真有效值（RMS）

• 电压：5 ~ 600V，自动量程，分辨率 0.01V

• 电流：10mA ~ 20A（7 档自动），分辨率 10μA

• 功率：5mW ~ 12kW，分辨率 0.01mW

• 精度：0.15% 读数 + 0.2% 量程（基本功率精度）

• 频率：DC, 40 ~ 400Hz（适合变频器、开关电源）

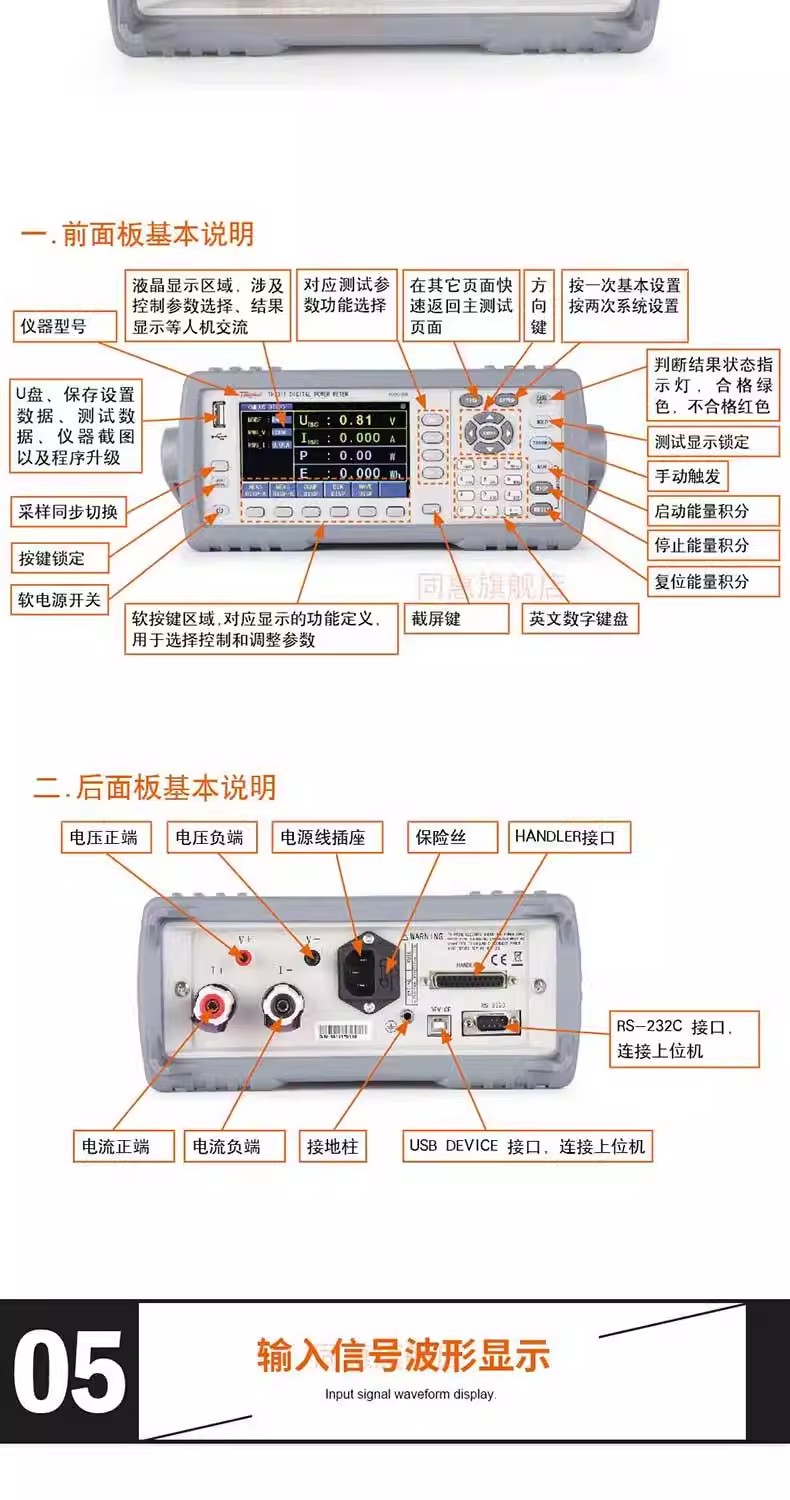

• 显示：4.3 英寸彩色 LCD（480×272），电压 / 电流波形实时显示

• 功能：

• 测：V、A、W、PF、VA、Wh、Eff、频率、谐波（0~50 次）

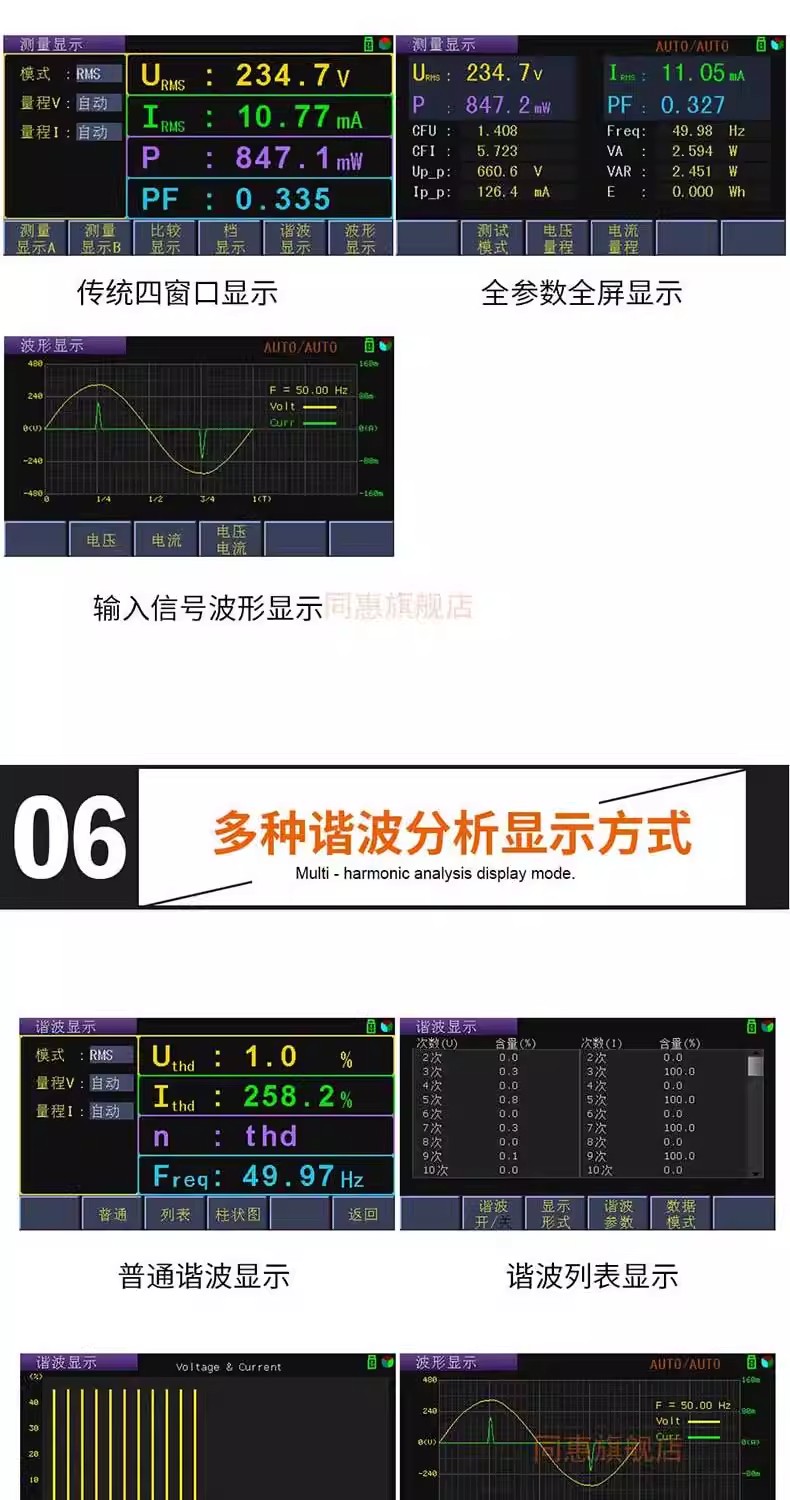

• 显示：四窗口 / 全屏、波形、谐波列表 / 柱状图

• 数据记录、谐波分析、积分电量

• 接口：USB、RS232（标配）；RS485（选配）

• 尺寸：235×105×360mm（半机架宽）

一、是什么

单相数字功率计，是精准测量单相 AC/DC用电设备电参数、能效、谐波的专用仪表，替代传统指针功率表，常用于电源、适配器、LED、小家电功耗 / 效率质检。

二、核心必测参数

• 电压 V、电流 A（真有效值 RMS）

• 有功功率 W、视在功率 VA、无功功率 Var

• 功率因数 PF、频率 Hz

• 电能 Wh、效率 %、待机功耗

• 谐波（2～50 次，选型标配）

三、关键核心特性

1. 交直流兼容：DC+40～400Hz，适配开关电源、变频负载

2. 小电流高精度：微安级分辨率，专攻待机微功耗测试

3. 自动量程：电压 / 电流自动切换，不用手动换挡

4. 波形 + 谐波分析：看电流畸变、判断干扰与 EMC 隐患

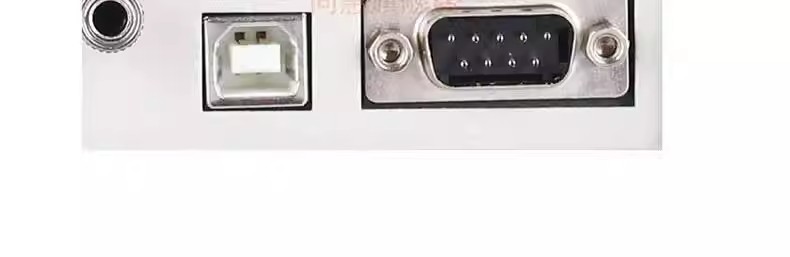

5. 程控通讯：USB/RS232，对接电脑 / ATE 自动化产线

四、单相数字功率计

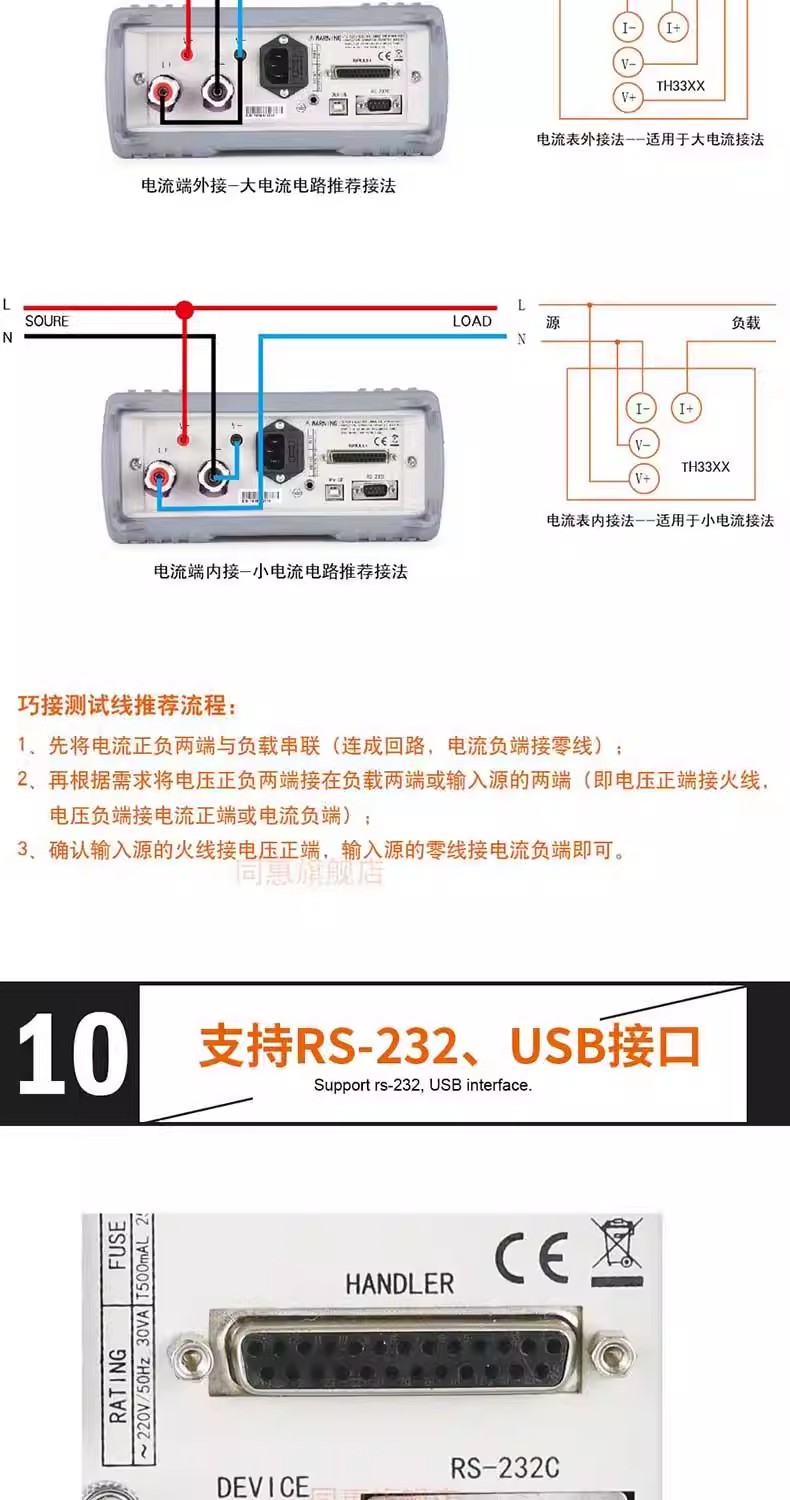

1. 直接接入（小功率≤20A）

   市电 / 被测电源 → 功率计电压端 + 电流端 → 电子负载 / 待测品

2. 外接互感器（大功率 > 20A）

   适合大电流工控、整机老化测试

五、单相数字功率计典型配套场景（你手里机型组合）

• TH6303 可编程直流电源：提供标准激励

• TH8405 直流电子负载：模拟各类满载 / 动态负载

• TH3311 单相功率计：精准测算输入输出功率、效率、PF、待机损耗

  ?? 三套组合 = 完整开关电源 / 适配器研发 + 量产测试系统

六、单相数字功率计选购关键点

1. 精度：常规0.15 级够用，精密研发选0.1 级

2. 电流量程：常规 20A，大负载选 40A 及以上

3. 是否需要谐波分析、积分电能、波形显示

4. 通讯接口匹配产线程控需求
