SMD 贴片元件四端开尔文测试夹具（又称 Kelvin 测试夹 / 镊子），是配合 LCR 数字电桥、测量贴片电阻、电容、电感的高精度专用附件，核心作用是彻底消除引线电阻与接触电阻，确保小元件、低阻抗、高频测量的精准度。

一、开尔文测试夹具工作原理（为什么必须用四线）

• 普通两线测量：电流线与电压线共用，引线电阻 + 接触电阻（几 mΩ~ 几十 mΩ） 会直接叠加到测量值，测小电阻、ESR、DCR误差极大。

• 四端开尔文（4T）：

• Hpote/Hcur：高端电压 / 电流极

• Lpote/Lcur：低端电压 / 电流极

• 电压极（Hp/Lp）：无电流通过，只测压降，完全排除线阻 / 接触阻。

• 电流极（Hc/Lc）：负责加载测试电流。

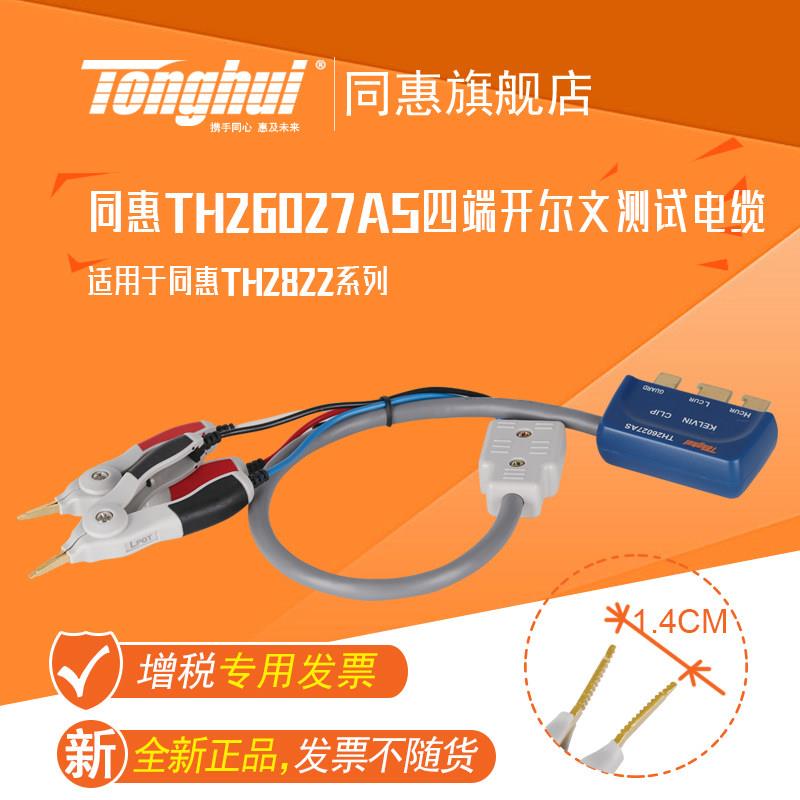

二、开尔文测试夹具主流类型（按结构）

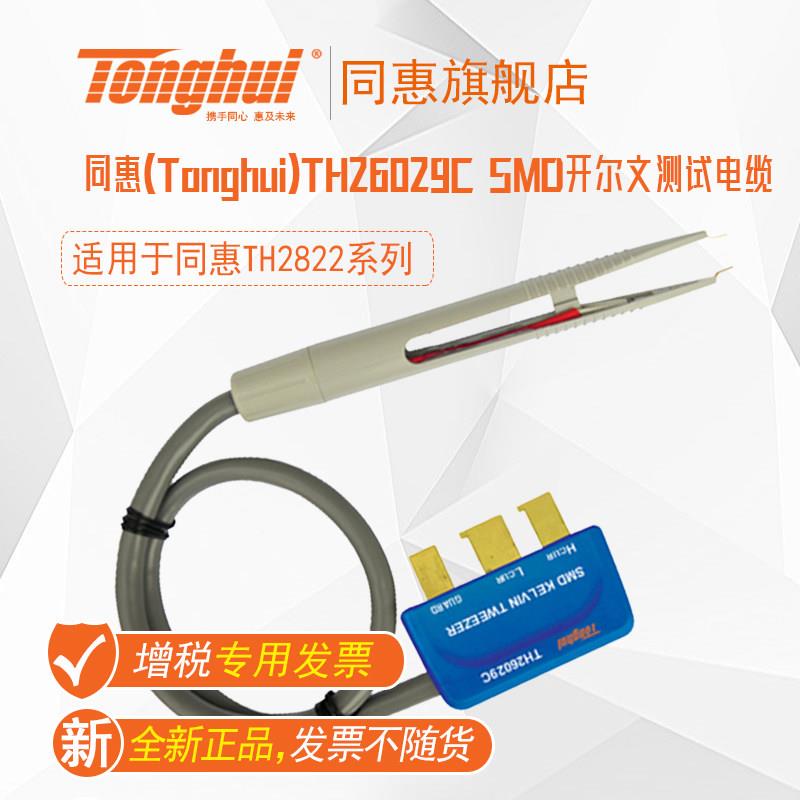

1. 镊子型（最常用，如你问的 TH26029B）

• 形态：像一把精密镊子，单手夹取元件。

• 优点：灵活、快速、适合 0201~1206 全尺寸，适合研发 / 抽检。

• 代表型号：

• 同惠 TH26029B：5Hz~100kHz，BNC，屏蔽，适配 TH2827A/TH2810B+。

• 同惠 TH26009B：基础款，5Hz~20kHz。

•


2. 平台型（测试座 / 工装）

• 形态：固定底座，带定位槽与压爪。

• 优点：接触极稳、重复性好、适合产线批量、超大元件。

• 代表型号：

• 同惠 TH26108C：四端开尔文，带开路 / 短路校准片。



• 三、开尔文测试夹具关键选购参数

• 频率范围

• 常规：5Hz~100kHz（如 TH26029B，匹配 TH2827A）

• 高频：DC~15MHz/40MHz（进口高端款）

• 最小元件尺寸

• 优质镊子：0201 (0.6×0.3mm)

• 普通款：0402/0603 起

• 接口

• 标配：双 BNC（4 线），直接插同惠 / 是德电桥

• 屏蔽性能

• 带金属屏蔽盒：高频（>1kHz）更稳定，抗干扰强（如 TH26029B）

• 直流偏置耐压

• 通常：±42V，兼容带 DC Bias 的电桥（如 TH2827A 的 1.5A 偏置）

•
