一体化振动变送器CS-WV01-01-00-01-02

安徽万珑电气振动探头JK70G-L20-90振动监控仪规格:SV3000A4-SD WT1082-A50-B00-C00 8V/mm/24VDC物 资 名 称 ： T S I 涡 流 传 感 器物 资 型 号 Q B J - 3 8 0 0 X L - A 0 1 - X 9 0 A - L 5 5 - M O 1 - K O O? 、 设 备 使 ? 条 件1 . 安 装 场 所 ： 汽 轮 机 轴 承 振 动 电 涡 流 传感器前置放大器SDYQBJ-3800XL-A01-C01 P/N:A01-X90 OUTPUT:8V/mm不锈钢前置器箱（IP55）满足通知单要求测振探头 HD0180-A07-B00-C06-D50 满足规格型号要求振动、摆渡、反转监测卡件泵机组在线监测系统专业制造经验汽轮机振动传感器HS-2-1-2i振动监控仪HZD-W/L-F 电源:220VAC,双通道,量程:0-20.0mm/s 0-200um测量范围:8V/mm(203.2mV/mil)TM502E-EX1-R025--01-5-050,RS901100XL-050-03-00振动位移... 200 P300 0-50um pk-pk 0-100um pk-pk 0-200um pk-pk 0-300um pk-pk一体化振动变送器 安装方式:垂直安装;磁吸式;两线制回路供电,DC24V;输出:4-20mA;量程:0-200um,标准两线制芯线屏蔽电缆(2m)品牌安徽万珑电气量程0-500um,安装螺纹M10*15*10,电流输出:4-20mA,DC24V供电,带配套安装螺母,带 延长线,线缆长度2米振动变送器25-01-070-03-06-04-01胀差传感器汽轮机振动传感器HS-2-1-2i T≥120℃ 0-200um 5METRESYSTEM 900800-50-03电涡流位移传感器OUTPUT:8V/mm(203mV/Mil)探头传感器变送器仪器仪表工业自动化仪表工业设备配套产品监测仪监控仪保护仪机组监视仪表装置查看全部一体化振动变送器VRSS-9B-01-01-03HR2021振动位移变送器振动传感器 2.0 支 HS-2-1-2i T≥120℃ 0-200um振动探头 SV330104-07-14-10-02 安装接口:M10*1轴向位移测量范围CWY-DO-φ 8mm电涡流传感器-1.00～1.00mmCWY-DO-φ11mm电涡流振动探头-2.00～2.00mm HD-ST-320mv/mm/s直接出线振动探头品牌安徽万珑电气

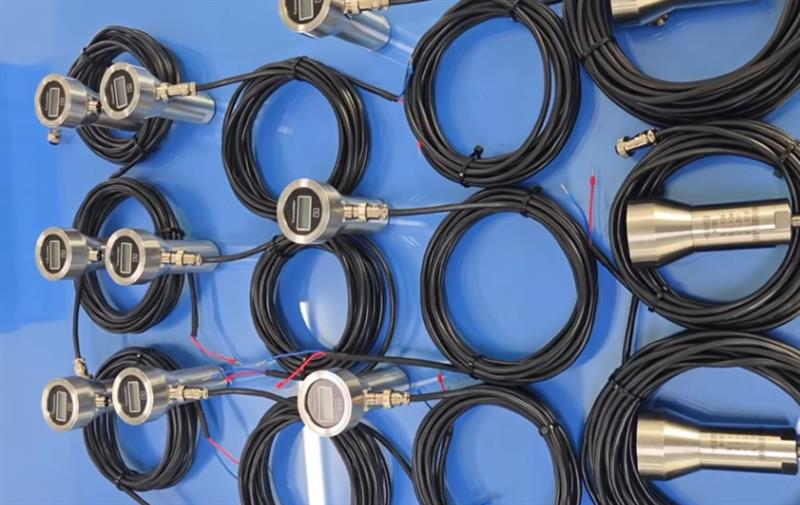

安徽万珑电气系列一体式振动变送器可以非常方便地安装在设备上，直接与面板表，DCS，PLC 等现场监控系统配合使用，特别适用于重要设备的长期状态监测。一体式振动变送器，是将剪切式压电加速度传感器，与放大器、积分器、变送器设计为一体后，输出振动的速度或加速度真有效值（2 或3 线制4-20mA 电流信号）。一体化振动变送器将振动速度传感器、精密测量电路集成在一起,实现了传统的“传感器十变送器”模式的振动测量系统的功能,实现了经济型高精度振动测量系统,该变送器可直接连接DCS、PLC或其它系统,是汽机、风机、压缩机、水泵等工厂设备振动测量的理想选择。 将磁电式振动传感器、精密测量电路集成在一起，适合于构成经济型高精度振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。安装位置：垂直或者水平安装于被测振动点上，变送器底部用M10M8螺钉固定。用途  该振动变送器是将振动速度传感器与信号变送结合于一体，用于测量各类旋转机械的轴瓦振动(振动)，送给PLC、DCS和DEH系统等。  将振动速度传感器、精密测量电路集成在一起，实现了传统的“传感器+监测仪表”模式的振动测量系统的功能，适合于构建经济型高精度振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。

主要用于：汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱、等大型旋转机械的振动监测。对于机壳振动、轴瓦振动、转子的不平衡、不对中、机件松动、滚动轴承损坏，齿轮损坏等原因引起振动能够进行实时的量。一体化变送器可将震动的速度真有效值或振动位移的峰值，转换为（两线制或三线制的4-20mA电流）输出，可连接（PLC、DCS系统现场显示）特别适合恶环境的长期状态监测。

一体式、分体式振动变送器可以非常方便地安装在设备上，直接与面板表，DCS，PLC 等现场监控系统配合使用，特别适用于重要设备的长期状态监测。一体式、分体式振动变送器，是将磁电式速度传感器，变送器集成为一体后，输出振动的速度真有效值或位移峰峰值；（ 4-20mA电流信号）D01——0～100μm；    D02 ——0～200μm ； D03——0～500μm（振动位移）V04——0～10.0mm/S； V 05 ——0～20.0mm/S；V06——0～50.0mm/S（振动烈度）品牌安徽万珑电气

功能  1．主要用于测量旋转机械的轴瓦振动(振动)
2．具有高度集成化、安装调试方便简单，适宜长期在线监测
3．具有4～20mA电流模拟量输出 4．报警开关量输出 5. 传感器与变送器一体化
技术参数  1．显示方式：3位LED显示
2. 测量范围： 频率：10～300Hz振幅：0～200μm* 、0～300μm或0～500μm(峰—峰值)
烈度：0～20mm/s*、或0～30mm/s 或0～40mm/s(有效值)
3．测量精度：±0.5级，线性误差≤1%FS
4．测量方法：垂直、水平、轴向
5．输出信号：电流输出： 4～20mA(负载≤1KΩ)
6．环境温度：-10～65℃(相对湿度≤85%)
7. 供电电压： DC+24 (功耗≤3W)

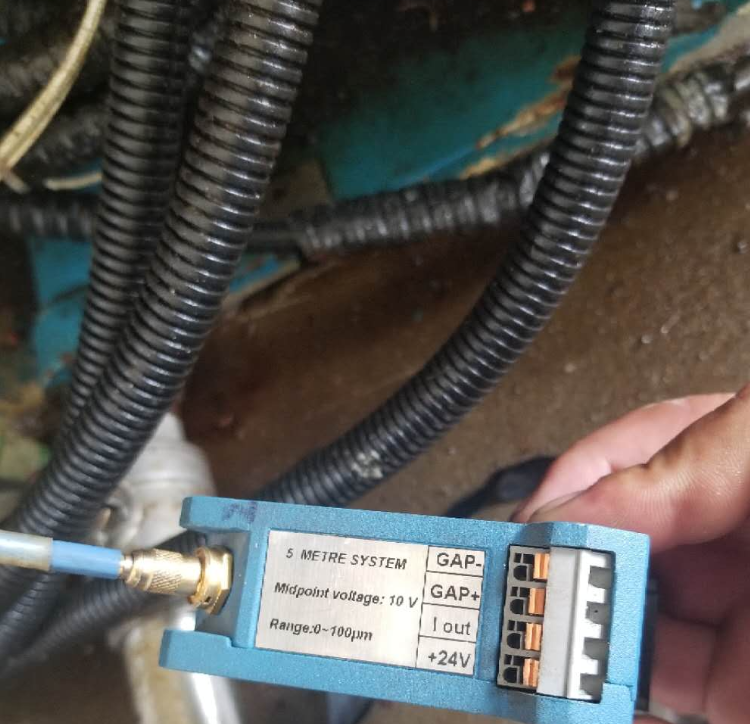

安徽万珑电气系列轴振动变送器集成了电涡流传感器前置器与信号处理于一体,配置电涡流传感器探头、延长电缆形成单通道轴振动测量、报警变送系统;可以连续测量旋转机械转子或大轴的径向振动并输出模拟电流或电压、报警、停机、传感器缓冲信号.系统可方便地与DCS、PLC系统,无纸记录仪连接.
主要功能
■ 汽轮机、水轮机、压缩机、鼓风机等旋转类机械的径向振动的监视和保护.
技术指标
■ 输入信号: 配Ф8mm电涡流传感器探头,同轴电缆接口连接,2mm线性范围;
■ 测量范围: 100μm,200μm,500μm;
■ 电流输出: 4 ～ 20 mA,准确度:满量程的±1.0％,z大负载:500Ω;
■ 电压输出: 1 ～ 5V,准确度:满量程的±1.0％;
■ 缓冲输出: 传感器的原始信号输出,灵敏度8mV/μm;
■ 报警设定: 0～100％满量程内任意点,精度±1％;
■ 报警输出: 发光二极管指示,开关量常开、常闭接点输出,容量DC28V /2A,AC250V /1A;
■ 运行状态: NOK黄灯亮,探头或延长线有故障;红灯亮:报警指示;
■ 复位按钮: 有报警并测量值低于报警设定值时,按此键解除报警状态;
■ 使用电源:＋24VDC±10％ （z大消耗电流250mA）;
■ 环境要求:
＊周围无腐蚀性、无强磁场等场合;
＊使用温度: 0～50℃;
＊储存温度: －40～60℃;
＊相对湿度: 20～90％（非冷凝）;

安徽万珑电气系列一体化轴振动变送器

用途：变送器系列设备主要适用于发电、钢铁、冶金、化工等领域，它的特点主要是体积小，安装方便。通过对各类旋转机械进行连续测量，转换成标准的4～20mA电流输出，送给PLC、DCS系统或DEH系统等。

主要功能：
1．主要用于测量旋转机械的相对振动(即轴振动)。
2．具有高度集成化，安装调试方便简单，适宜长期在线监测。
3．具有4～20mA电流模拟量输出。
4．具有TDM同步信号输出。
技术参数：
1．测量范围：频率 1～3000Hz(轴振动)
振幅：0～200μm＊、0～300μm、0～500μm(峰-峰值)
2．测量精度：±0．5级　 线性误差≤±1%FS(满量程)
3．输入方式：CWY-DO电涡流传感器信号
4．输出方式：电流输出：4～20mA(负载≤1KΩ) BUF间隙电压输出
5．环境温度：-10～65℃(相对湿度：≤85%)
6．供电电压：DC+24V(功耗≤3W)
