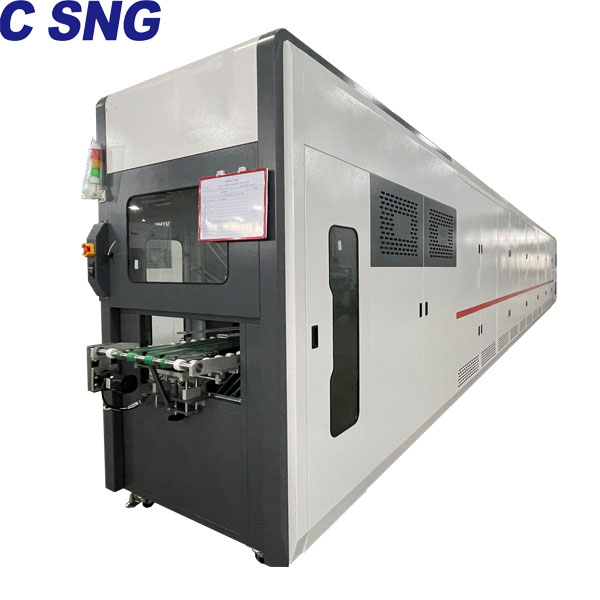

深圳志昇PCB涂布丝印翻页式隧道炉
价格：￥12.00
地区：广东省 深圳市
手 机：19168925687
-
图文详情
-
产品属性
-
相关推荐
1.1基本参数规格：（备注：以实际需求为准，可定制双列或多列）
NO: | 项 目 | 参数 | 备注 | |
1 | 整机尺寸 | L1050mm*W2300mm*H2600mm | 包含进出料机 | |
2 | 烘烤区尺寸 | L8500mm*W15400mm*H820mm | 加温区 | |
3 | 输入电力 | AC380V/50Hz 3 相 5 线 | ||
4 | 总开关电流 | 250A/380V | 漏电开关 | |
5 | 额定功率 | 208kw | ||
6 | 恒温功率 | 55kw | 恒 温 150 ℃ 工 作 时 | |
7 | 温区数量 | 8温区（可定制） | 每 温 区 1000mm |
8 | 温度范围 | 60℃ - 150 ℃ | ||
9 | 温度均匀度 | 150 ℃ ± 3℃ | ||
10 | 链条节距 | 25.4mm | PCB 板 间 距 | |
11 | PCB 厚 度 | 0.4mm-6.0mm | ||
12 | PCB 尺 寸 | 350mm*350mm-630mm*730mm | ||
13 | 进板宽度 | Min:350mm,Max :630mm | ||
14 | 烘烤温度 | 分 段 60 ℃ - 150 ℃ | ||
15 | 烘烤时间 | 180 分 钟 | ||
16 | 产 能 | 6p n l/min | ||
17 | 整机重量 | 10500kg |
1.2 整 机 功 率 配 置 参 数 表 :（单 位 ： Kw)
第 1 段 | 第 2 段 | 第 3 段 | 第 4 段 | 第 5 段 | 第 6 段 | 第 7 段 | 运风功率 | 输送功率 | 进出料机功率 | 排风功率 | 冷却功率 | 合计约 |
24 | 24 | 24 | 24 | 24 | 24 | 24 | 21 | 2.2 | 1 | 2.2 | 1.2 | 208 |
1 . 3 机 体 配 置
NO | 项目 | 材料 | 工艺 |
1 | 机体结构形式 | 隧道式 | |
2 | 机体支架 | 50 mmX50mm国标方管 | 高温粉末喷涂，灰 色 |
3 | 机体外壳 | A3 钢板 | 高 温 粉 末 喷 涂 , 白 色 |
4 | 炉内胆 | 8K 镜面不锈钢 | |
5 | 循环风道 | 不锈钢 | |
6 | 保温层 | 8K镜面不锈钢 | |
7 | 炉胆外层隔热 | 陶瓷隔热带 |
1 . 4 夹 持 式 装 板 传 送 系 统
NO : | 项 目 | 材料 | 备注 |
1 | 传送链条 | 加强型4排208b | 节距25.4mm |
2 | 翻页式架子 | 不锈钢双U型架子 | 组合V 型 |
3 | 动力总成 | 台湾减速电机+RV110减速机 | |
4 | 进料机 | 台湾减速电机+同步带 | |
5 | 出料机 | 台湾减速电机+同步带 |
1 . 5 发 热 运 风 系 统
NO : | 项 目 | 材料 | 备注 |
1 | 发热体 | 高能效镍铬合金发热体 | 平面布置 |
2 | 运风风机 | 台湾1.5kw电机 | 耐高温电机 |
3 | 循环风过滤网 | 金属网 | 可清洗 |
3 | 鲜风进气口 | 不锈钢风门+金属过滤器 | 接口Φ100mm |
4 | 废气排放口 | 不锈钢风门 | 接口Φ100mm |
5 | 溶剂冷凝油收集 | 不锈钢 |
1 . 6 整 机 排 风
NO: | 项 目 | 参数 | 备注 |
1 | 整机排风量 | 8500m3/h | |
2 | 进料段排风量 | 1600m3/h | 1个接口Φ150mm |
3 | 加温段排风量 | 4200m3/h | 14个接口Φ100mm |
4 | 冷却段排风量 | 2700m3/h | 3个接口Φ150mm |
5 | 排风主管风速 | 13m/秒 | 用户提供 |
1 . 7 控 制 系 统 电 气 配 置：
NO: | 项 目 | 材料 | 备注 |
1 | 触摸屏 | Weinview 10 英寸 | |
2 | 主控 PLC | Mitsubishi PLC | |
3 | 通信模块 | Mitsubishi | |
4 | 变频器 | Mitsubishi | |
5 | 气缸 | 亚德客 | |
6 | 固态继电器 | 台湾 FOTEK | |
7 | 相序保护器 | 台湾 FOTEK | |
8 | 温控器 | OMRON | |
9 | 断路器 | 施耐德 | |
10 | 交流接触器 | 施耐德 | |
11 | 过流保护 | 施耐德 | |
12 | 超温保护 | 凯昆 | |
13 | 过热保护 | 施耐德 | |
14 | 中间继电器 | OMRON |
15 | 温度传感器 | WZP | |
16 | 光电开关 | OMRON | |
17 | 电子电流检测器 | CAG | |
18 | 行程开关 | OMRON | |
19 | 智能电表 | ||
20 | 总漏电开关 | 德力西 |
1.8.机器保养
项 目 | 保 养 内 容 | 时 间 |
炉体运风过滤器 | 金属过滤器，高压清洗 | 30 天 |
炉体鲜风过滤器 | 金属过滤器，高压清洗 | 30 天 |
出料段冷却风扇 | 检查/清洁 | 15 天 |
废气排放口电动风 门 | 检查/清洁 | 15 天 |
温度感应器 | 检查 | 15 天 |
炉体内腔 | 清洁 | 30 天 |
轴承座 | 添加润滑油 | 30 天 |
链条/齿轮 | 添加高温润滑油 | 30 天 |
主传送电机 | 检查减速箱油位 | 6 个月 |
主传送减速机 | 检查减速箱油位 | 6 个月 |
进料/出料皮带 | 破损 | 视破损程度更换 |
