带导杆薄型气缸SMC参数MGPM25-50Z

气缸的活塞杆和缸盖损坏，一般是因活塞杆安装偏心或缓冲机构不起作用而造成的。对此，应调整活塞杆的中心位置；更换缓冲密封圈或调节螺钉。

双作用 垫缓冲 活塞是椭圆形，径向尺寸小。活塞杆不回转。缸体为长方形。安装方式多。省空间

根据气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。

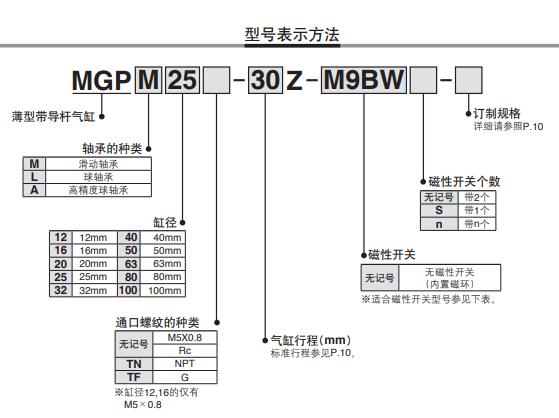

轴承的种类 M 滑动轴承

缸径 25 缸径 25mm

通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)

气缸行程 50 气缸行程 50mm

带导杆薄型气缸SMC参数MGPM25-50Z

带导杆薄型气缸SMC参数MGPM25-50Z

气缸没有外负载力，并假定气缸排气侧为声速排气，且气源压力不太低的情况下，求出的气缸速度称为理论基准速度。

气缸在规定位置不停止，危及人身及装置安全处，可设置两层限位开关、各种传感器等措施。

缸内密封材料在高温下会软化，低温下会硬化脆裂，都会影响密封性能。高温下采用耐高温氟橡胶密封圈。

一般情况下，气缸的耐久性指标不低于3000km。实际气缸的耐久性与气缸的使用状态、活塞速度、润滑状况等许多因素有关。

标准气缸的使用速度范围大多是50~500mm/s

行程调整标记 - 无

磁性开关型号 - 无磁性开关(内置磁环) ※ 订制规格XB6时无磁环

磁性开关个数 - 2个 或 无

要使用清洁干燥的压缩空气。空气中不得含有机溶剂的合成油、盐分、腐蚀性气体等，以防缸、阀动作。安装前，连接配管内应充分吹洗，不要将灰尘、切削末、密封带碎片等杂质带入缸、阀内。

在灰尘多、有水滴的场所，杆侧应带伸缩防护套，安装时，不要出现拧扭状态。不能使用伸缩防护套的场所，应选用带强力防尘圈的气缸或防水气缸。

给油润滑气缸，应配置流量合适的油雾器。

耐压力规定为气缸的使用压力的1.5倍。在耐压实验压力作用下，保压1min,应各连接部位没有松动、零件没有变形或其它异常现象。

流入气缸内的气体温度称为介质温度。气缸所处工作场所的温度称为环境温度。

一般情况下，其环境温度和介质温度为5~70℃。

带导杆薄型气缸SMC参数MGPM25-50Z
