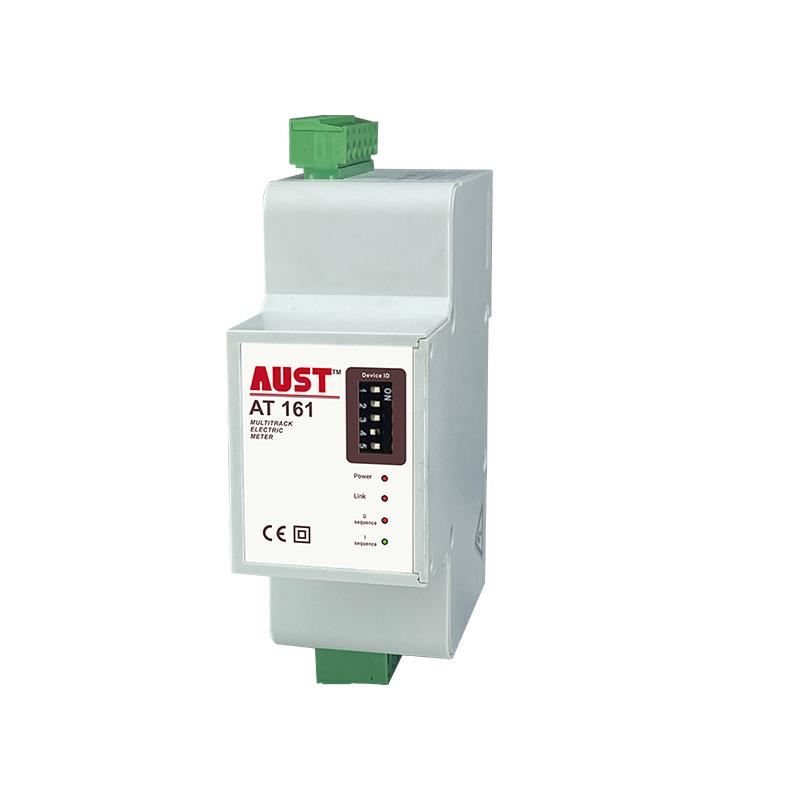

AT161导轨式多功能电表
价格：电议
地区：重庆市
电 话：15102308740
手 机：15102308740

奥斯特（重庆）仪器仪表有限公司

免费会员 营业执照已上传

>
全部产品 进入商铺

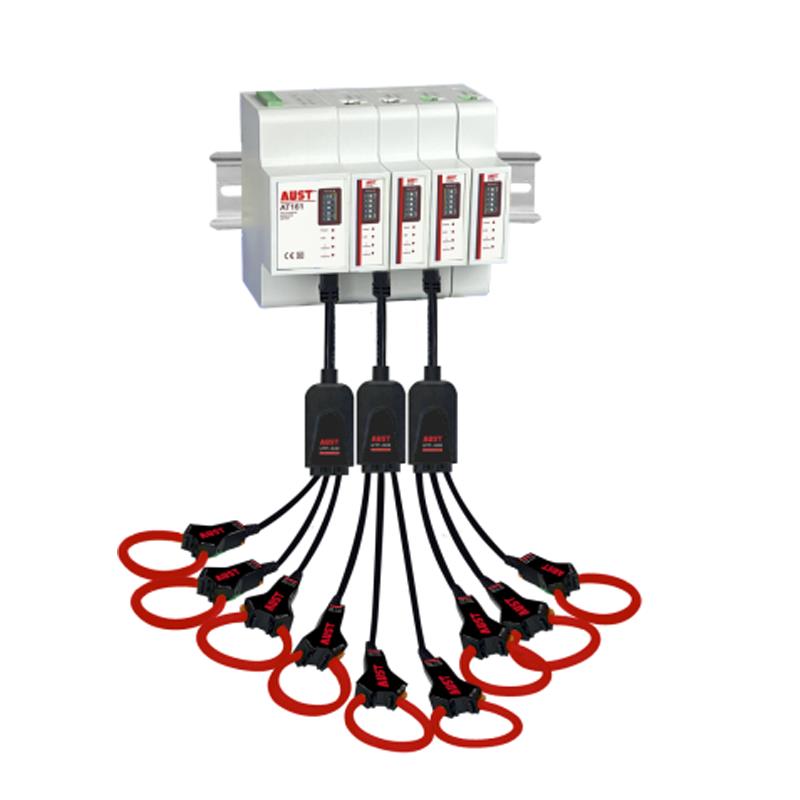

AT161多路导轨式智能电力仪表，支持三相三线和三相四线系统；可测量A、B、C相电网上的电流、电压、功率因数、谐波、功率、电能等多个电参数。

AT161标配RS485通信接口，通过标准的Modbus -RTU协议，可与各种组态系统兼容，把前端采集到的电参量实时传送给系统数据中心。


 概述

类型

导轨式

型号

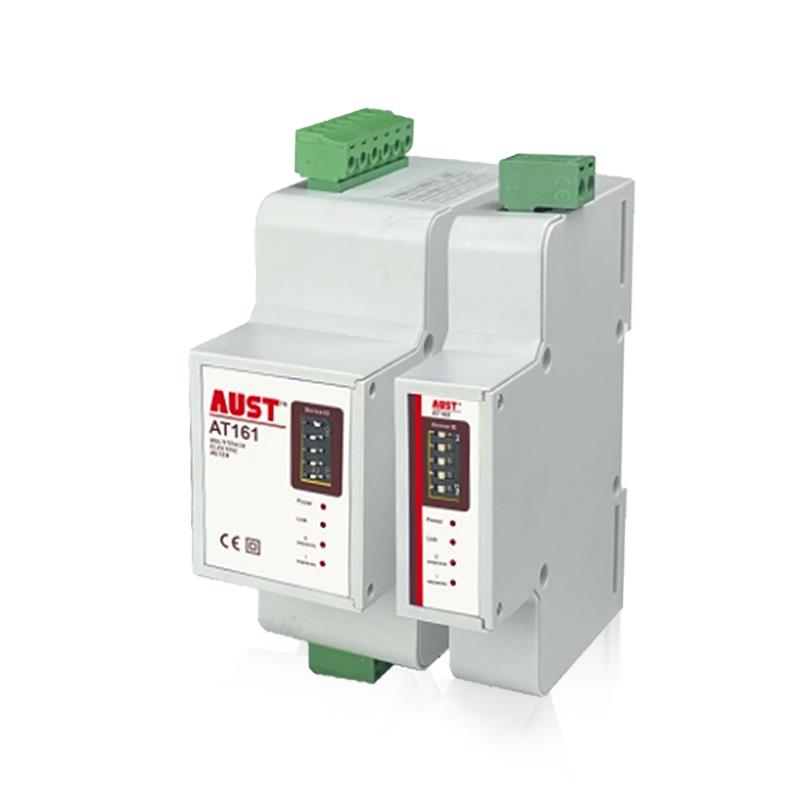

主表AT161M, 分表AT162
电流传感器类型

电压输出型电流互感器，罗氏线圈

特性

支持罗氏线圈直接接入

优势

适用于宽电流范围，免拆线测量

线制

3P4W_3CT，3P3W_3CT，3P3W_2CT，1P3W，1P2W

应用领域

电力分析，能耗监测

显示屏幕

无

重量

主表：122g，分表50g

尺寸

主表：L*W*D:9.3*8.0*3.6CM；分表：L*W*D:9.3*8.0*1.81CM

颜色

白

  电流测量


通道输入电压范围

0-900mVAC peak,636 mV RMS

测量范围

不同电流传感器测量范围不同
罗氏线圈
50mV/kA@50Hz(0-12000A),@60Hz(0-10000A)85mV/kA@50Hz(0-7000A),@60Hz(0-6000A)100mV/kA@50Hz(0-6000A),@60Hz(0-5000A)...
电压型CT0~99999A
电压测量
测量范围0~600VAC
测量值720VAC
数字信号
开关量输出1 路电磁继电器输出，触点容量：3A 30V DC，3A 250V AC
开关量输入光耦隔离（5kVrms）
通信
RS485通信一路RS485通信接口，接口类型：两线半双工通信速率：2400bps~38400bps规约：Modbus-RTU
 供电
电源
AT161M2:220V交流辅助电源（95-265VAC），45~60HzATA161M3:24V直流辅助电源（18-36VDC）AT161M5:主回路取电（V1-V3之间取电）,90-520V
功耗≤3.5VA



类型

导轨式

测量范围

0~600VAC

尺寸

表：L*W*D:9.3*8.0*3.6CM；分表：L*W*D:9.3*8.0*1.81CM

重量

主表：122g，分表50g

优势:

适用于宽电流范围，免拆线测量

电压型CT:

0~99999A
