AT261导轨式三相多功能电力仪表
价格：电议
地区：重庆市
电 话：15102308740
手 机：15102308740
-
图文详情
-
产品属性
-
相关推荐

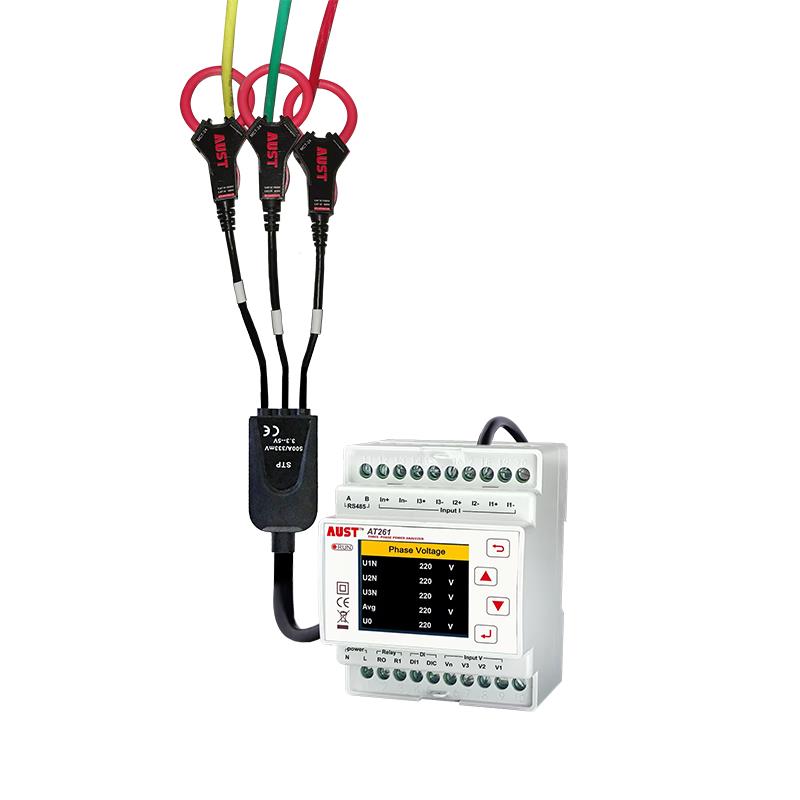

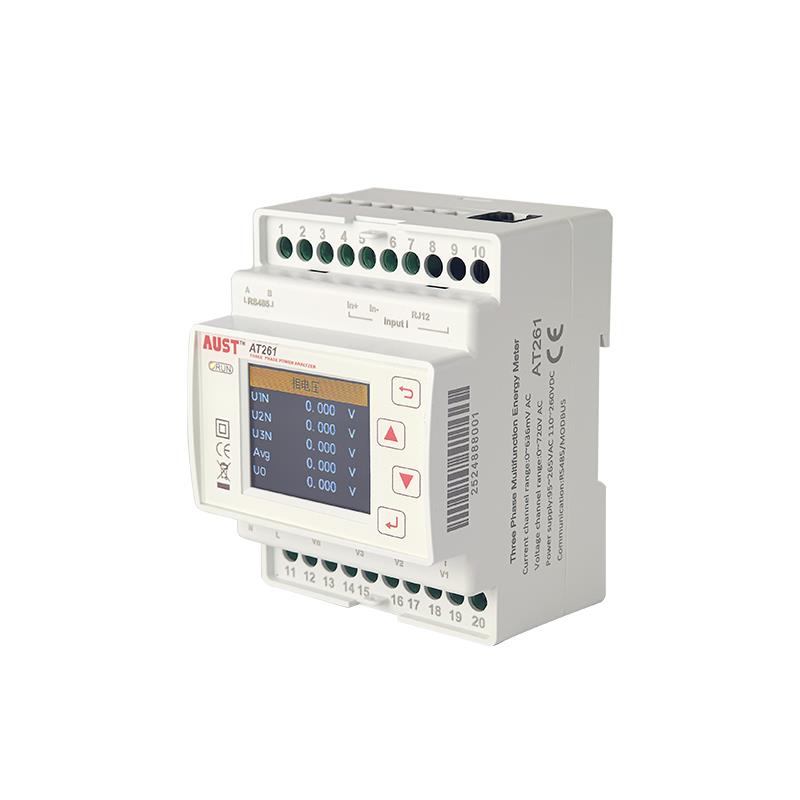

AT261导轨式三相多功能电力仪表，外接开口式罗氏线圈或者电压型CT，实现免拆线测试，简化测试步骤，节约施工成本。AT261支持三相三线和三相四线系统；可测量A、B、C相电网上的电流、电压、功率因数、谐波、功率、电能等多个电参数。
AT261标配RS485通信接口，通过标准的Modbus -RTU协议，可与各种组态系统兼容，把前端采集到的电参量实时传送给系统数据中心。
| 概述 | |
类型 | 导轨式 |
型号 | AT261 |
| 电流传感器类型 | 电压输出型电流互感器，罗氏线圈 |
特性 | 支持罗氏线圈直接接入 |
优势 | 适用于宽带电流范围，免拆线测量 |
线制 | 3P4W 4CT，3P4W 3CT，3P3W 3CT，3P3W 2CT，1P3W，1P2W |
应用领域 | 电力分析，电能测量 |
显示屏幕 | 1.77英寸，TFT彩色液晶显示屏 |
重量 | 259g |
尺寸 | L*W*D:9.45*7.25*6.6CM |
颜色 | 黑白 |
电流测量 | |
通道输入电压范围 | 0-900mVAC peak,636 mV RMS |
测量范围 | 不同电流传感器测量范围不同 |
| 罗氏线圈 | 50mV/kA@50Hz(0-12000A),@60Hz(0-10000A)85mV/kA@50Hz(0-7000A),@60Hz(0-6000A)100mV/kA@50Hz(0-6000A),@60Hz(0-5000A) ... |
| 电压型CT | 0~99999A |
| 电压测量 | |
| 测量范围 | 0~600VAC 相电压 |
| 测量值 | 720VAC 相电压 |
| 数字信号 |
| 继电器输出 | 1 路电磁继电器输出，触点容量：3A 30V DC，3A 250V AC | |
| 数字输入 | 1 路干接点输入，光耦隔离（5kVrms） | |
| 通信 | ||
| RS485通信 | 一路RS485通信接口，接口类型：两线半双工通信速率：2400bps~115200bps规约：Modbus-RTU | |
| 供电 | ||
| 供电电源(默认240V版本) | AT261N2 | AT261N3 |
| 95~265VAC/110~370VDC，45~60Hz | 24VDC | |
| 功耗 | 3.5VA |
类型
导轨式
分辨率
1.77英寸，TFT彩色液晶显示屏
尺寸
L*W*D:9.45*7.25*6.6CM
重量
259g
电力分析，电能测量:
电力分析，电能测量
特性:
支持罗氏线圈直接接入
