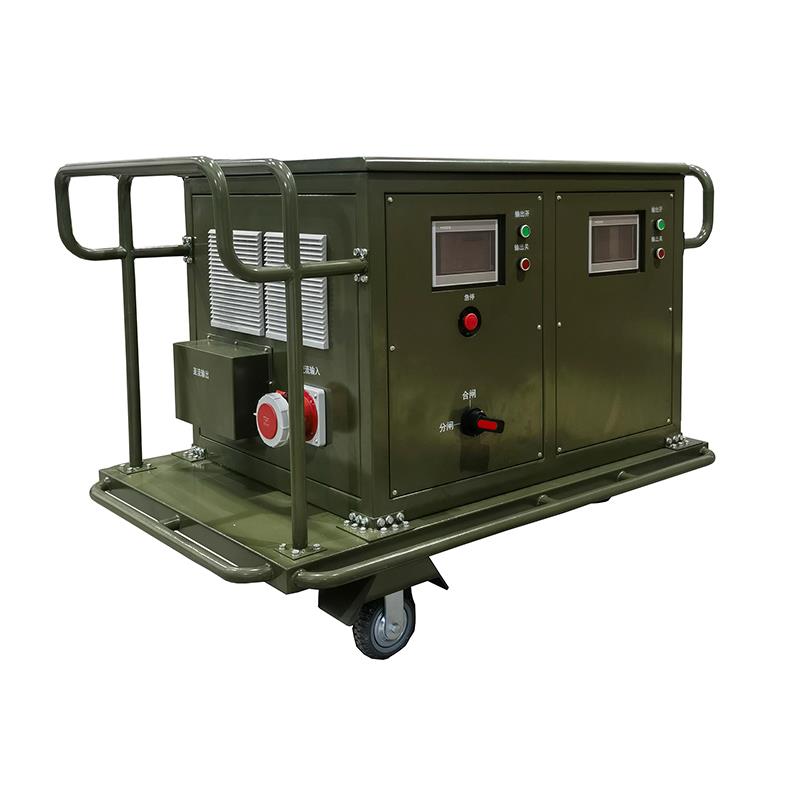

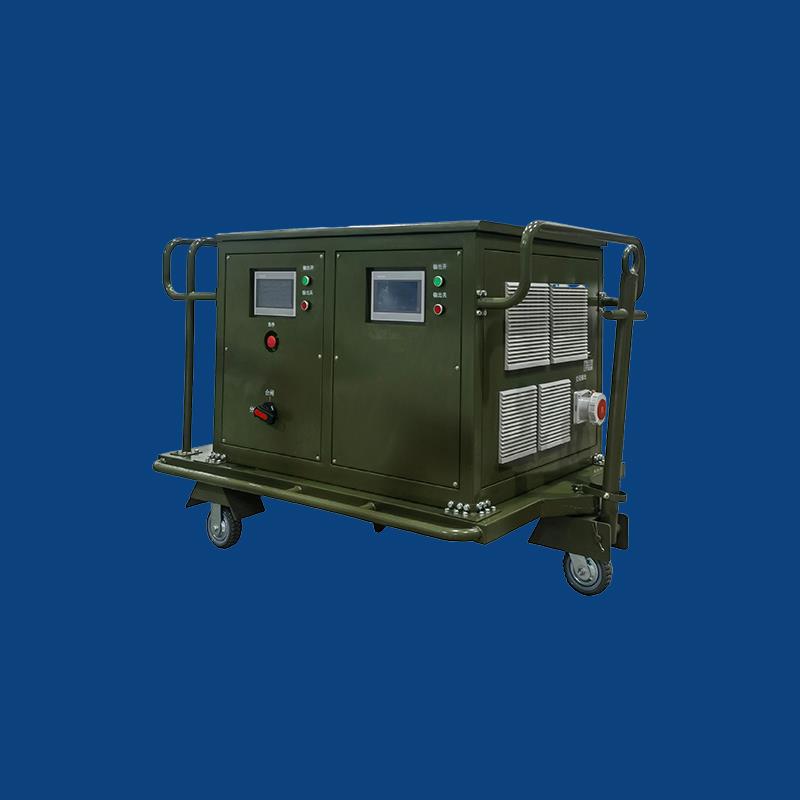

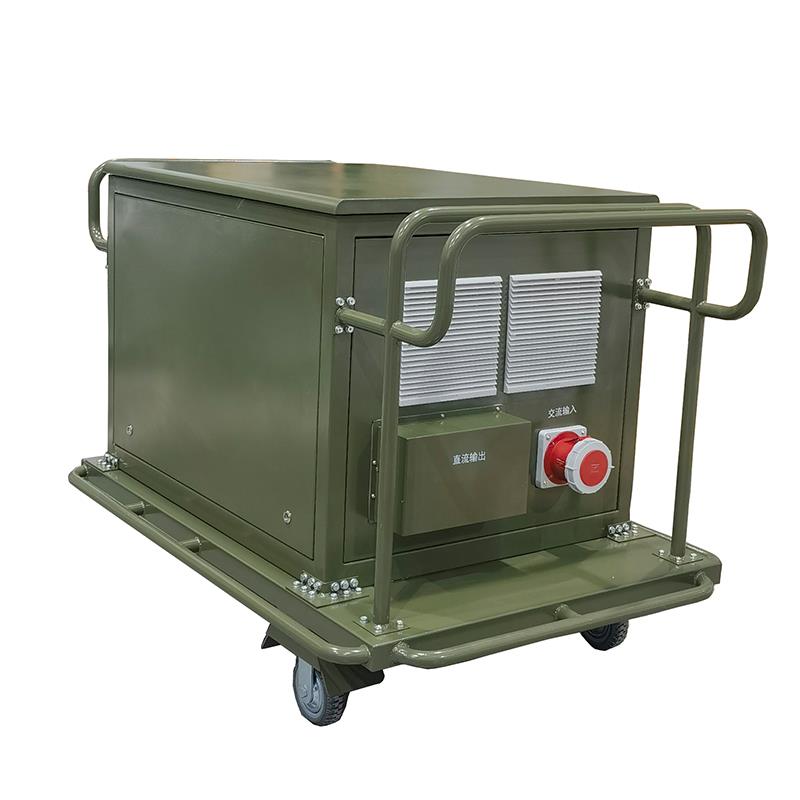

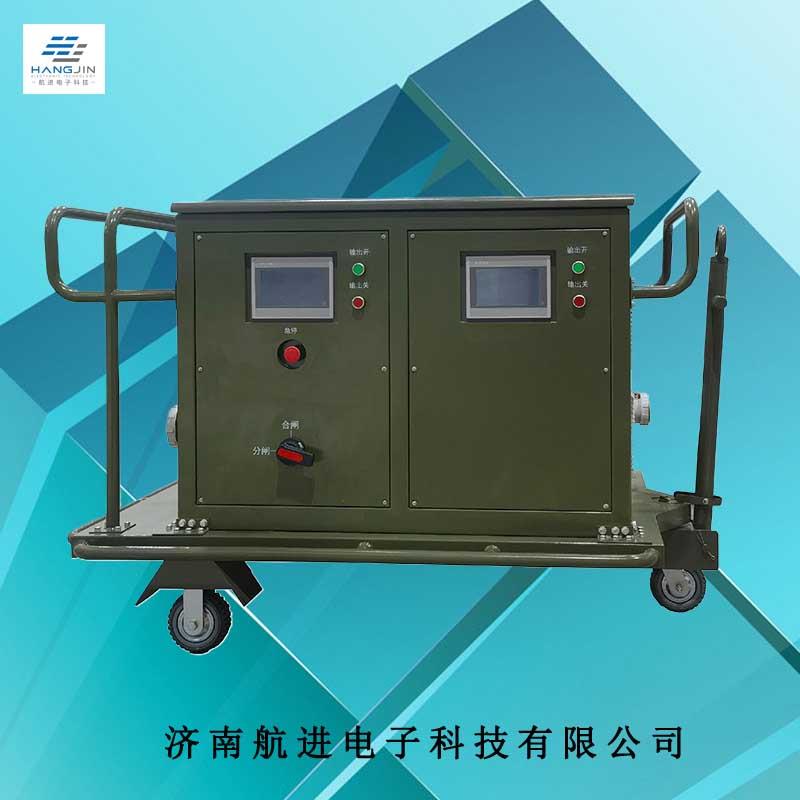

交直流一体化HJ-HCP系列变频电源

交直流一体化HJ-HCP系列变频电源

技术参数：

型号（变频电源整机）    机场交直流电源HJ-HCP-ADC-02

额定容量    直流28.5V 400A（额定400A，125％过载2小时，200％过载5min，2000A不小于1s）；交流10KVA（150％过载5min，200％过载15S，300％过载1s）

电路制式    IGBT/SPWM脉宽调制

输入    输入电压     380V±15%   交流三相三线  +PE

    输入频率    50Hz/60Hz±10%

交流输出    输出电压    三相四线      L-N: 98-132V （空载电压整定范围）

    电流    28.9A

    输出频率    定频:400Hz

    频率调节分辨率    0.1Hz

    稳压精度    ≤±1％FS（阻性负载）

    稳频精度    ≤±0.1％FS（395-405Hz）

    相电压调节    连续可调，最小步幅0.1V

    输出波形    正弦波，直流分量-0.1V-+0.1V

    失真度    ≤3％

    输出保护    过压保护：动作点：125V+2.5V延时5s~6s；150V±2.5V延时0.03s~0.11s；过压时，保护装置将交直流电源与直升机电气系统断开

        欠压保护：当供电电压低于105±2.5V时，欠压保护装置延时3s±0.5s将交流电源与直升机电气系统断开

        过频保护：过频保护装置在供电频率≥430Hz时，将直流电源与直升机电气系统断开。超过426±4Hz延时3s±0.5s断开

        欠频保护：欠频保护装置在供电频率低于365Hz±5Hz时延时3s±0.5s断开

        过流保护：发生过流或者短路时在0.5s~1s断开，交直流电源不被损坏

        相序保护：输出电压相序不一致时，相序保护装置应能可靠动作

        直流分量保护：直流分量保护特性应具有反延时动作特性，保护值应符合GJB 572-2006《飞机外部电源供电特性及一般要求》5.5.3.5要求。

直流输出    输出电压    28V（空载电压整定范围：空载电压整定范围下限应不大于20V，上限应不小于32V ）

    电流    400A（125%额定负载2h；200%额定负载5min；2000A大于等于1s）

    稳压精度    24V-29V

    输出保护    过压保护：过压动作点：31.4±0.4V延时1s~5s；35V±0.5延时0.2s~1s；45V±0.5V延时0.03s~0.1s；过压时，过压保护装置将直流电源与直升机电气系统断开。过压保护具有反延时特性，直升机现有机载大负载通断、切换工作状态，包括起动过程中起动机正常或故障脱开，电源设备均不能产生上述过压

        欠压保护：欠压动作点：20V±1V延时2s~4s。欠压时，欠压保护装置将直流电源与机上电气系统断开

        过流保护：过流时，延时0.5s~1s将交直流电源与机上电气系统断开，交直流电源不损坏

        反极性保护、反流保护符合GJB 572A-2006《飞机外部电源供电特性及一般要求》中5.5.4.2、5.5.4.3的要求。

效率    ≥85%

保护功能    输入无熔丝开关，输出无熔丝开关，电子电路快速侦测过电压、过电流、超载、过高温&短路并自动跳脱保护及警告装置，输入过欠压、过欠频

绝缘阻抗    输入≥500VDC/20MΩ输出≥500VDC/20MΩ

耐压绝缘    2000VAC/20mA/60s无飞弧击穿

冷却方式    逆变器：强制风扇制冷  变压器：强制风扇制冷

工作制    长期

≥配线方式    端子排输入输出

外壳防护等级    IP20

外形尺寸（宽*深*高）    660(宽)*1325（高）*960（深）

重量    约385Kg

交直流一体化HJ-HCP系列变频电源

界面展示

交流界面展示

直流界面展示

故障分析与排查
