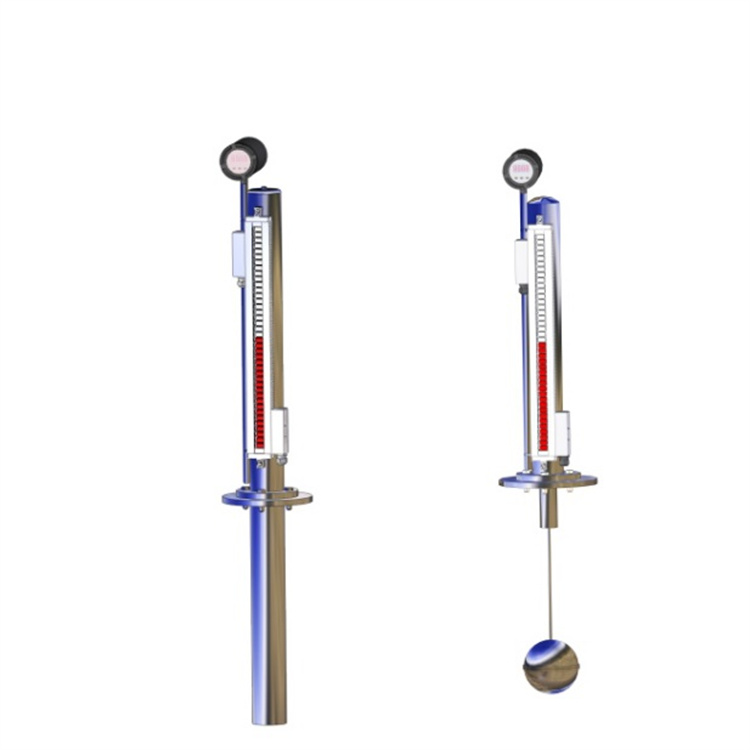

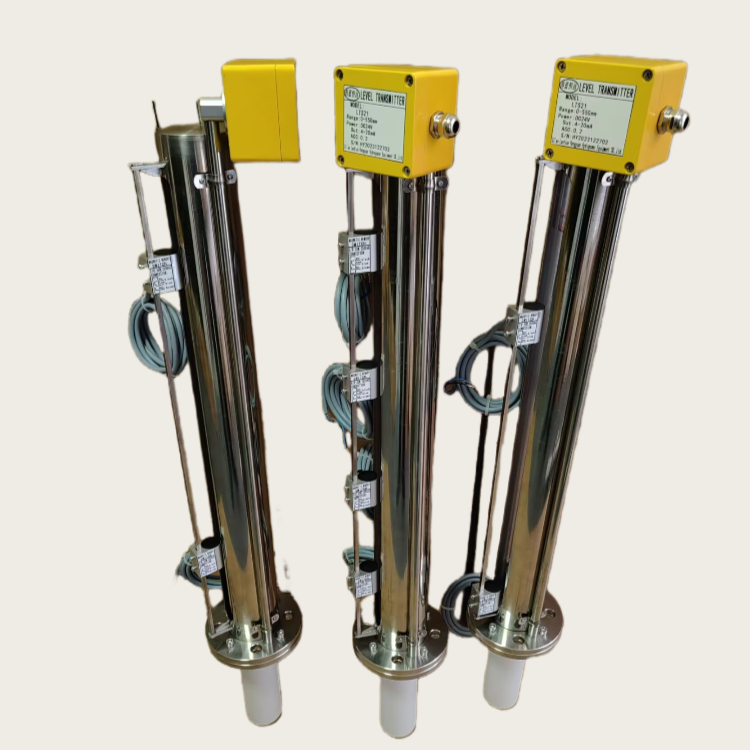

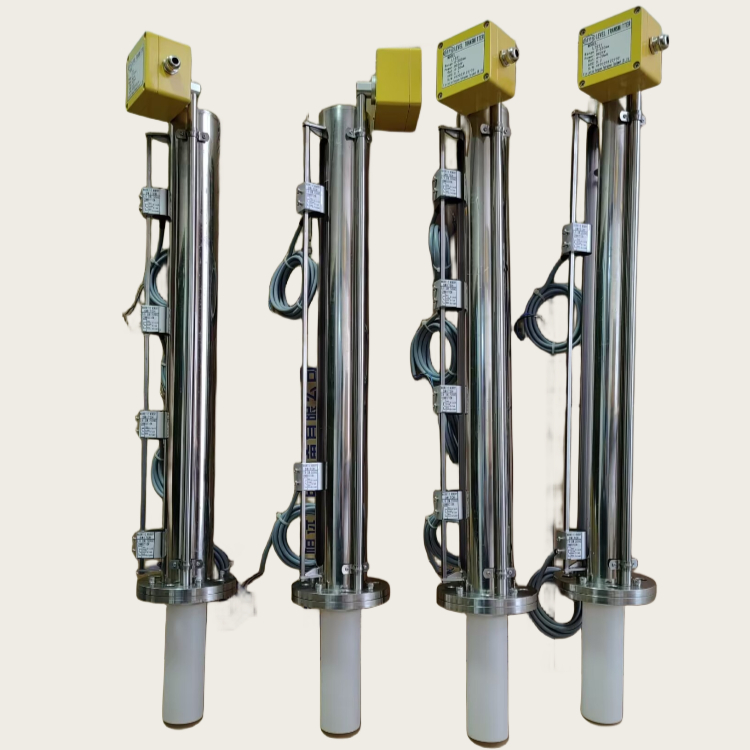

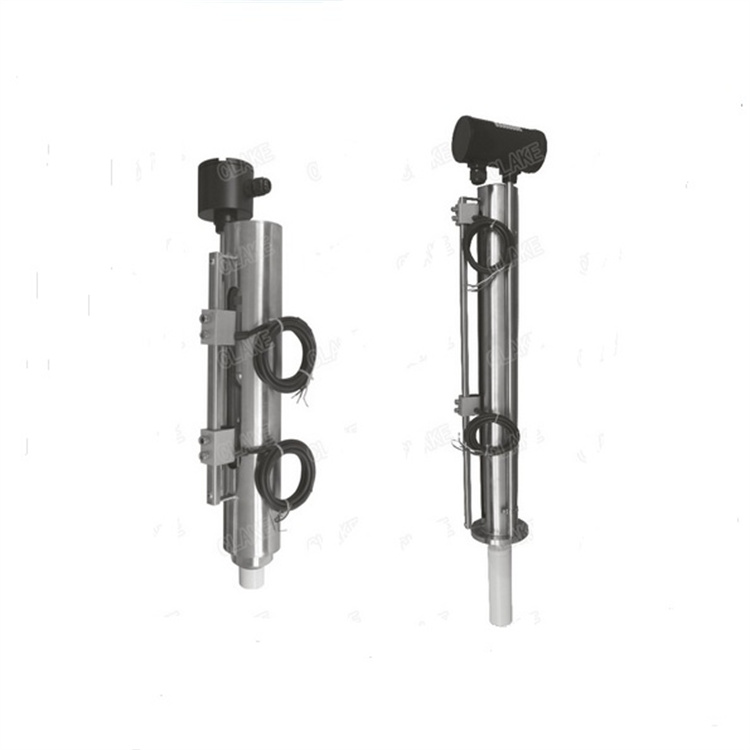

石英管液位信号计LTS11侧装式  LTS21顶装式分为顶装式及旁通管侧装式。旁通管侧装式的磁束单元放置于浮球内部，而顶装式磁束单元通过顶杆与浮球相连。当容器内介质液位发生变化时，浮球将会随液位变化，通过石英管观察窗及刻度尺就可以准确读出当前液位。

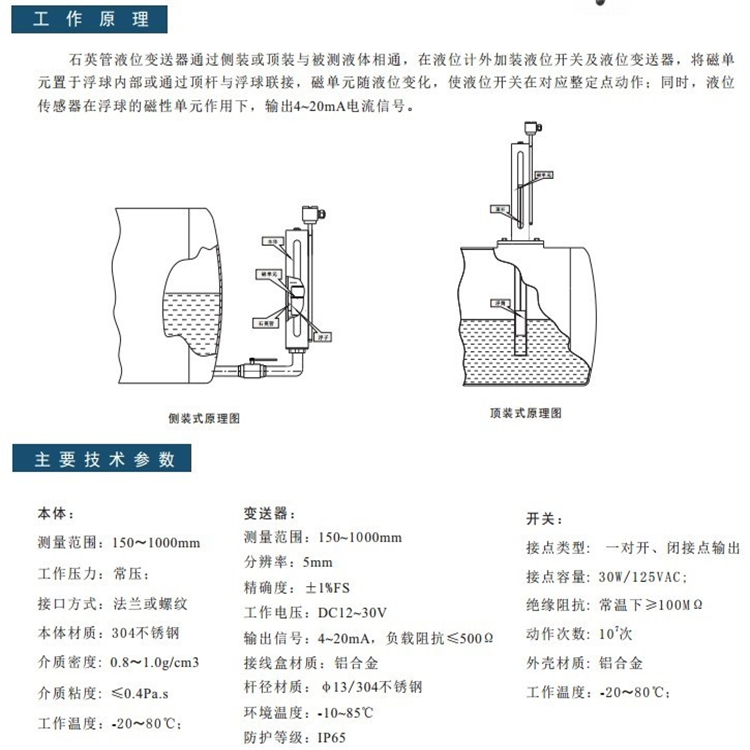

当浮球带动磁单元随液位变化时，磁束单元沿由一系列磁感应模块组成的液位传感器运动，在磁束单元的作用下，液位传感器内的磁感应模块就会发生对点动作，从而输出变化的线性电阻信号，再经过变送器把电阻信号转换成标准信号输出。

LTS21石英管液位信号计安装说明

参数：材质SUS304

刻度尺不锈钢

螺纹形式：内螺纹/外螺纹

特殊要求请附图表

顶盖液位开关采用XACLAKE公司生产的MBBC型重锤式液位开关，监测三个液面，动作值任意调整，接点容量大，动作原理为重力式。克服原浮子式液位开关易卡、拒动的现象。

石英管液位信号计测量油槽和顶盖液位，使用的PR-46W型液位变送器，精度高、稳定性好，对于测量油槽小量程的油位，是该变送器的主要特点。对测量顶盖液位。使用安装时应注意防水，将电缆接入端子箱，避免有水进入电缆的导气管内，造成不能使用。

转速测量系统由XALTHYYXGS公司生产的PLC-4S型电气转速和ZKZ-4型机械转速开关两部分组成，测速装置安装于发电机顶部，通过齿盘、由零转速传感器产生正比于机组轴转速的脉冲信号。该转速测量系统特点：信号的幅值恒定，即使很低的转速，其信号也不会丢失，传感器信号送至电气PLC转速信号处理装置；提供13个可任意整定动作值(1％-200nr)的电气接点信号、爬行接点信号；2路对应于机组0-200nr的4-20mA模拟量输出；通过液显面板可修改动作参数；1组机械式转速开关，作用于机组过速保护；带机组运行顶灯；可根据用户要求提供4个机械开关。此装置在国内领先，已在多个电站使用。

安装于水轮机仪表柜上的另一套ZKZ-2A转速信号装置用于接收PT信号，输出6路可调节的电气接点信号和l路对应于机组0-200nr的4-20mA模拟量信号。
