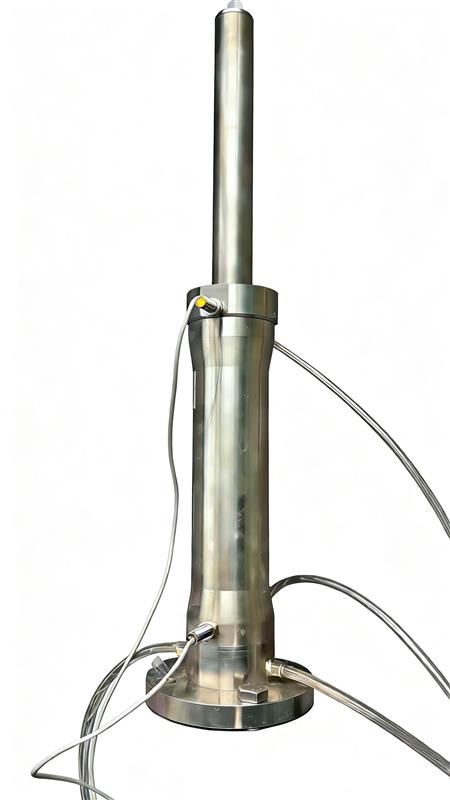

PZYF3300XT是配套pH/ORP、溶解氧等传感器使用的通用型自动冲洗伸缩装置系统。pH/ORP、溶解氧等传感器在工业测量过程中会被介质附着到传感器的探头，影响测量精度。本系统可实现对pH/ORP、溶解氧等传感器上的污垢在线冲洗，冲洗后的冲洗液单独排出，不会污染被测量介质，当冲洗完成后把pH电极推进到罐体或者管道等服务位置，很好的解决了恶劣工况下的测量误差。本系统支持手动、电动或气动等自动操作模式，可在不中断生产的过程中完成冲洗、校准、电极更换等操作，极大提高了过程测量的连续性和可靠性。

本系统的过程连接和伸出长度按照现场工艺要求合理配置，多种可选接液材质，可以满足现场的工艺要求。同时配套气控阀、水路电磁阀、流量开关、压力变送器等元件组成的执行控制柜，接收PLC及DCS的控制信号，实现自动伸缩和在线冲洗功能。

适用工况

介质粘稠，部分介质会附着到电极表面，难以准确测量的工况

高温测量场景，电极寿命急剧衰减的工况

需不中断生产，要求在线更换电极的工况

基于电极成本考虑，间歇测量的工况

适用场景

化工行业：强腐蚀性化学介质的过程监控

生物柴油厂：生产过程中的酸碱度精-确控制

电厂：水处理系统和排放监测

设备配套（OEM）：集成到大型设备系统中

罐体、过程罐或管道安装：各种安装方式的灵活适配

系统组成

常规pH/ORP电极（可按客户要求选择品牌）

常规pH/ORP 变送器（可按客户要求选择品牌）

PZYF3300XT控制箱

PZHT325/326/327 电极伸缩护套

功能设置

l  气源压力：可通过控制气阀开关、调节气源压力，过滤气源杂质，避免堵塞气路。

l  伸缩速度：可通过手动流量调节阀调节气路流量大小，从而控制气缸的伸缩速度。

l  冲洗功能：除水路冲洗pH电极功能外，如需要气路/其他溶液冲洗掉pH电极头的残留水分时，可选用扩展电磁阀功能，在水路冲洗后进行气路冲洗。

l  测量及冲洗时长：可设定pH电极每次测量时长及冲洗时长，完成周期性测量和冲洗控制。

l  电极总测量时长：可设定pH电极总测量时间，对pH电极测量使用时间进行计时，当测量时间大于用户预设定时间时报警，以便提醒更换电极。

l  报警系统：报警系统可指示系统的工作状态，当出现异常情况停止动作进行复位，提醒人员排除问题以免影响测量。

报警系统

l  运动超时报警：由气路泄露导致，可能原因为气路连接件泄露或气路密封件失效，应及时时间检查气路的密封性。

l  单次测量时间报警：单次电极伸入液体测量的时间不够，避免误操作导致测量结果不准确。

l  总测量时间报警：总的电极伸入液体测量的时间过长报警，避免电极老化引起测量结果不准确。

l  水路堵塞报警：在冲洗时水路堵塞，由水路管道堵塞或进液电磁阀，出液电磁阀损坏引起，避免无水的情况发生。

l  冲洗时间报警：监控冲洗时间，避免误操作导致冲洗不充分。

l  水路压力报警：监控水路压力，由水源压力变小，或出液电磁阀损坏，压力变送器损坏或水路密封件失效导致，避免水压不够导致冲洗不充分。

l  系统报警：由电磁干扰或其他问题导致系统内部通讯故障报警，避免系统工作参数不正常。

核心优势

接液面采用耐腐蚀材料，让测量更可靠；独te的水路设计，让冲洗效果更好；星型密封圈设计，让气缸结构紧密，不漏气，伸缩更丝滑；缸筒、活塞杆、进口密封圈表面摩擦系数小于0.03，有效的减少动能损失，手动即可轻松拉动；采用模块化结构设计，坚固耐用，可以在恶劣工况条件下使用，仅有三个部件接液：冲洗腔室、电极护套和法兰面，用户可以根据应用组合材料。

技术参数

材  质: PVDF，PEEK，316L 不锈钢，Alloy C22 合金，1.4571(316Ti)不锈钢（其他接液材料需定制）

过程温度: 0 - 140℃                 过程压力: 0 - 0.6MPa

插入深度：50mm,100mm,150mm,200mm，250mm,300mm等

过程连接方式：HG/T20592 DN50 PN16/40，HG/T20592 DN80 PN16/40，ANSI B 16.5 2” 150lbs，ANSI B 16.5 3” 150lbs，ANSI B 16.5 2” 300lbs，ANSI B 16.5 3” 300lbs，G2A带耦合螺（其它连接方式需定制）

气路连接：空气软管的标称管径：Φ8(可以根据要求调整)；空气必须经过滤处理(40μm)，除水和除油；气压：0.5-0.6 MPa，在测量过程中无持续空气消耗

水路连接：冲洗压力为0.2-0.6MPa；使用清水冲洗时，必须在进水口侧安装开关阀和滤水器(100μm)；水压力可能上升至超过0.6MPa时(包含任何短时期出现的压力浪涌冲击)，安装支架可能会被损坏，需上游管道中安装减压阀

电气连接：气缸接近开关电压要求0-24V电流不超过100mA，防爆等级Ex ia IIC T6；气缸接近开关zui高允许温度为135°C；气缸接近开关在气缸安装位置不可随意调动；感应式，连接线长度：2m,5m,8m,10m或根据客户要求

型号说明

型号HNPZ325在线自动冲洗可伸缩装置为侵入式结构，伸出长度最长300mm(法兰以下),有效伸出长度为50mm,但对传感器长度有要求,传感器长度为425mm；

型号HNPZ326在线自动冲洗可伸缩装置为直插式结构，伸出长度可以达到400mm(法兰以下)，对传感器长度没有要求（更长的伸出长度需定制）。

配选pH传感器
