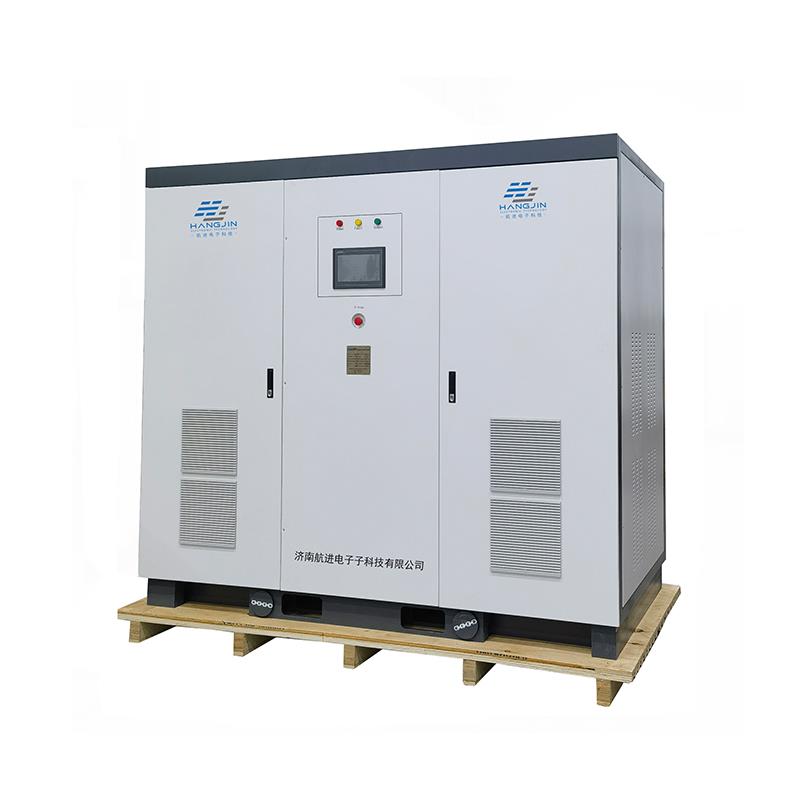

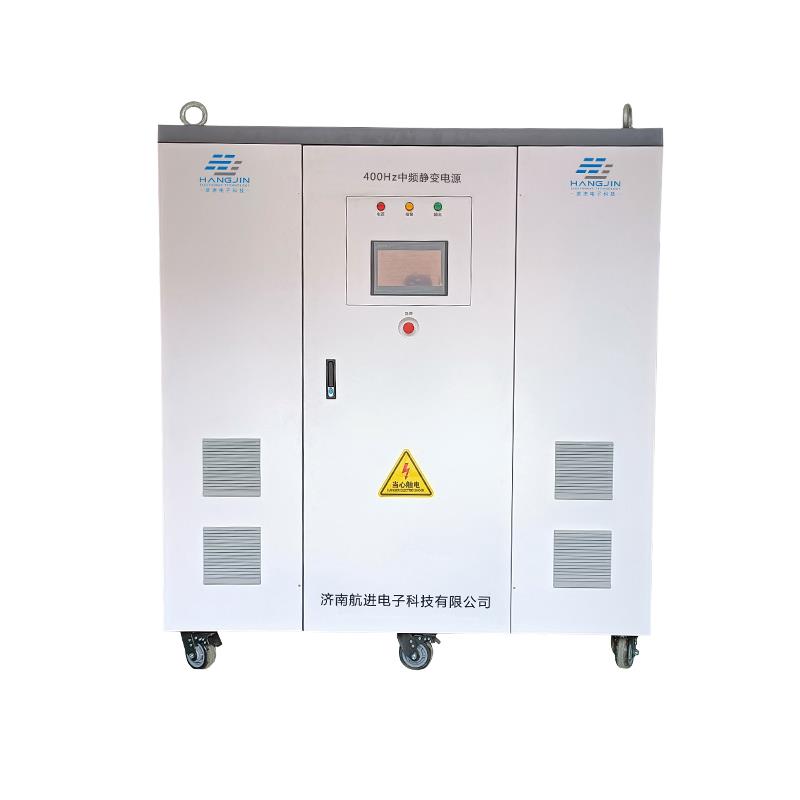

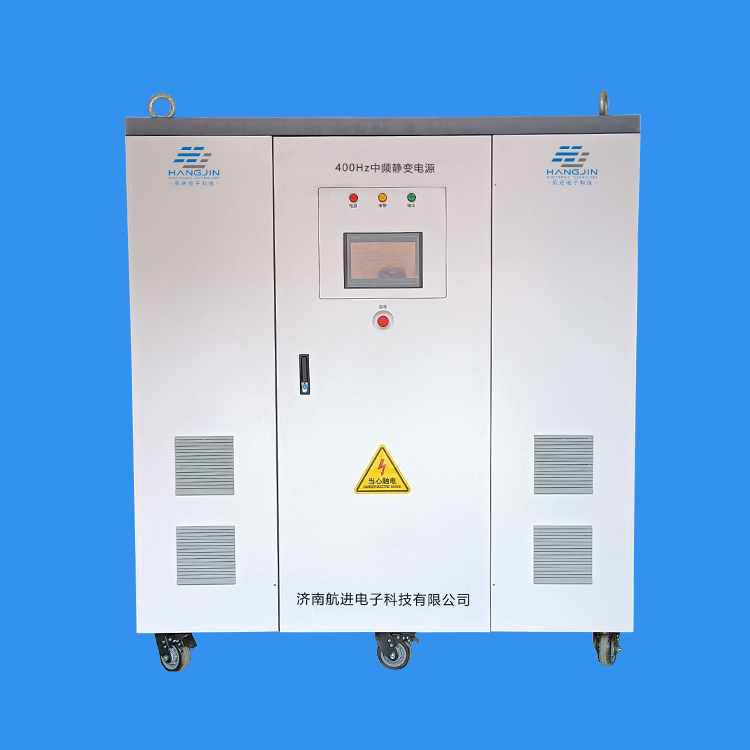

一、400Hz中频静变电源外观展示：

二、115V400Hz中频静变电源技术参数：

名称：400Hz中频静变电源

型号： HJ-63200

容量：200KVA

输入：三相三线+地线  380V±10%  50/60Hz±5%

输出：三相四线（相序为正相序）+地线   变压器隔离输出

额定电压：115V/200V  调节范围：相电压100V-130.0V

调节步幅：0.1V

电压稳定度：≤±0.5%FS

频率调节范围：300.0Hz-500.0Hz,调节步幅：0.1Hz

频率稳定度：≤0.01% FS

负载调整率：≤±0.5%FS

输出波形：正弦波

电压谐波含量：≤2% （阻性负载）

显示：10吋触摸屏液晶显示

效率：≥85％（满负荷测试）

频率显示：分辨力0.1Hz   精度:±0.02%读数

电压显示：分辨力0.1V    精度:±0.5%读数+(±0.2%量程)

电流显示：分辨力0.1A    精度:±0.5%读数+(±0.5%量程)

功率显示：分辨力0.01KW  精度:±0.5%读数+(±0.5%量程)

预置功能：输出电压、输出频率

记忆组功能（选配）：具备10组快捷记忆组功能(显示为液晶触摸屏时)

保护功能：过载、过流、过热（85℃±5℃）、短路、过压等保护

报警功能：保护装置动作后发出报警信号，显示故障信息，方便查找故障

外壳防护等级：IP20

通信接口：RS-232（标配），RS-485（选配）   MODBUS   RTU协议

远程控制：模拟量控制（选配）

外形尺寸（㎜）：1800（宽）×2000(高)×1000（深）

重量（㎏）： 约1100kg

三、115V400Hz中频静变电源界面展示：

三、400Hz中频电源能产生稳定的正弦波工作电压，工作电压和频率范围宽，可集成不同的工作电压和频率要求。电源的关键部件由输入模块、整流滤波模块、运算模块、逆变电源输出模块和显示信息的实际运算模块组成。关键部件包括：输入空气开关、输入电感、整流二极管、DC工作电压、IGBT、隔离变压器、交流电容等。由于所有部件都是高压部件，交流变频电源在启动、调整和维护期间必须严格执行标准的实际操作，以避免人为因素造成的机器损坏或伤害。
