概述

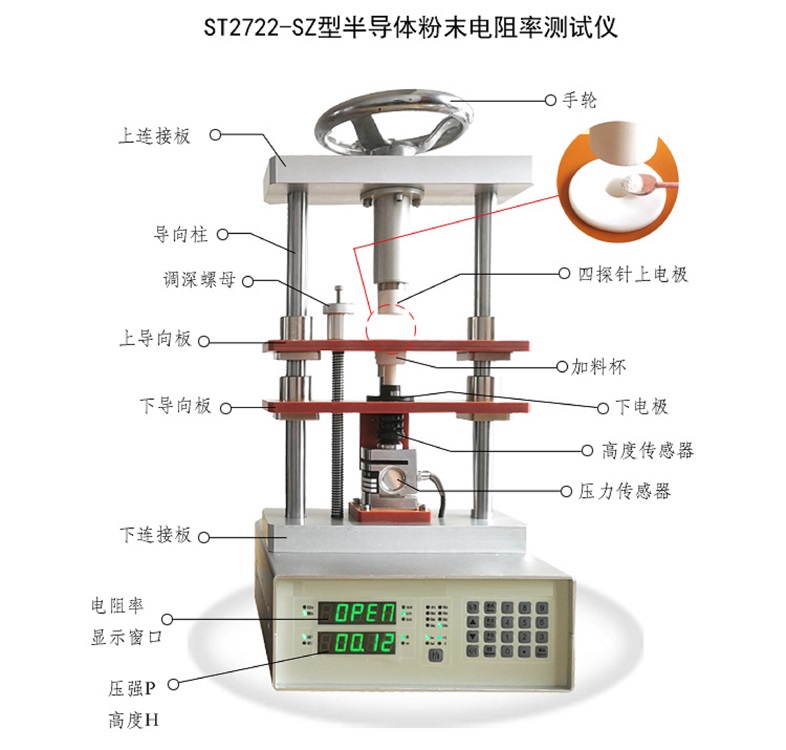

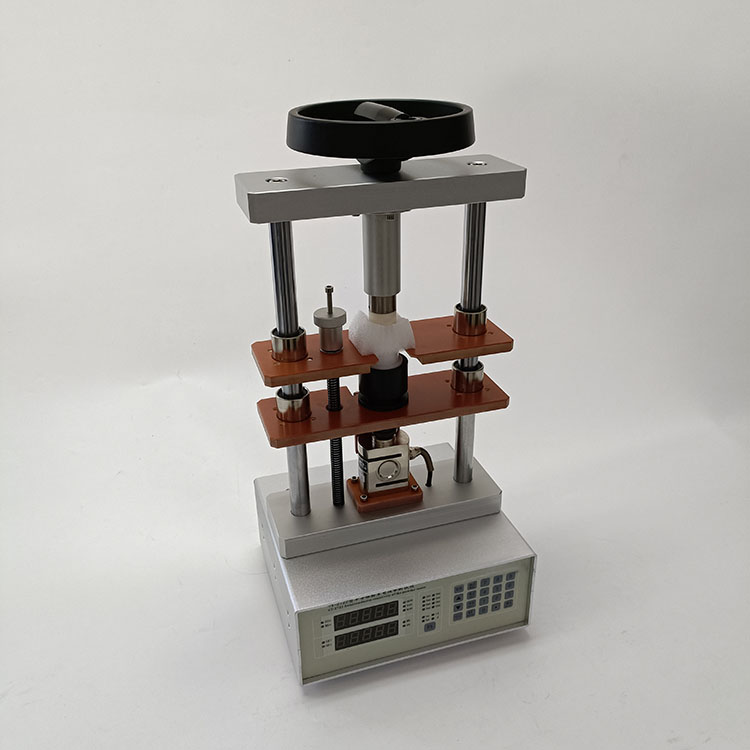

2.2 仪器成套组成：整套仪器有 ST2722 电阻率测试仪主机和 SZ 或 SD 型粉末压片机两大部分以及配套的电脑软件组成。

主机 是整个系统电气控制显示部分，主要由恒流源、高分辨率 ADC、嵌入式单片机系统单元以及压力、厚度显示单元、与PC 机通讯单元等组成。

（含高分子粉末和金属粉末等），进行压力施加（压片）和自动压力检测、高度检测。（以下简称压片机）。

特征：

) 1) 测试仪设计 ， 符合国标和行业规范 ，，并获。

号：ZL201220082173.9,有两款如下：

ST2722-SD 四端子法符合 GB/T 24521-2009 和 YS/T 587.6-2006 有关国标

和行业标准。采用通用的电流、电压四端子测量法（仪器电流源和电压

表两个单元分别从独立回路连至电极同时和样品接触），可以消除电极与连接导线导通电阻产生的，克服了传统的二端法测量粉末电阻率仪器的弊病，可以真实地、准确地测量出粉末样品的电阻率，因此重复性也好。ST2722-SZ 四探针法测试台设计符合符合 GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电阻率测试的原理和规范，参照 GB/T 1551-2009 《硅单晶电阻率测定方法》、GB/T 1552-1995《硅、锗单

晶电阻率测定直流四探针法》并参考美国 A.S.T.M 标准。

2) 同步式连续多点测试，快捷、准确度高、重复性好。一次装料，电阻率、压强、高度同步式连续多点测试，可快速绘制粉末“电阻率-压强”曲线。，行业，行业推荐粉末电阻率标准测试方式。可避免传统异步式的先压片脱模后再四探针测试的缺项：大，重复性差，直至散

块不能成形无法测试的问题。

3) 带智能化电脑软件，可以保存、查询、统计分析数据和打印报告。

4）USB 通讯接口，通用性好、方便快捷。于 RS232 或 485 方式，这些端口一般电脑都难配了！

5）8 档位宽量程，行业。同行一般为五到六档位。

6）可脱电脑单机操作,小型化、手动/自动一体化。操作简便、性能稳定，所有参数设定、功能转换全部采用数码键盘输入。

7）可拓展功能：压片机可独立当普通压片机用，电阻率测试仪也可以增配四探针测试台、探头拓展为普通四探针测试仪或电池极片电阻率测试仪。

参数

. 3. 数字电压表：

⑴量程：10mV ～ 100 mV，自动

⑵显示: 4 位数字，大显示 999.9，小数点、单位自动显示

. 4. 数控恒流源 8 8 档宽量程

电流输出：系统自动步进调整，直流电流 0.1μA，1.0μA，10μA，100μA，1.0mA,10mA,100mA,1.0A 共 8 档可调。

压强量程：30Mpa, P=0～30 Mpa 可调。

四位显示数 00.00～30.00MPa，分辨率±0.01 MPa。

（6）压力机构采用手动操作、压力平稳可调。

6. 配套 C PC 软件

1 USB 高速通讯接口。

2 带数据库方式存储数据，便于历史查询和第三方软件拓展共享。

3 自动生成 excel 形式的图表结合的测试报告,包含电阻率-压强曲线图形和详细测试数据。

4 带测试报告预览、编辑、打印功能。

7. 测试仪外形与重量

前宽×长×总高=250mm×220 mm×540mm

重 量=10Kg
