泥沙含量监测系统  JZ-HR1

一、泥沙含量监测系统  JZ-HR1系统应用背景

河流悬移质泥沙含量（含沙量）是重要的水文参数之一，河流含沙量监测对于水利水电工程建设，水资源开发利用，水土流失治理，工农业取水用水，水文预报等意义重大。目前水文上测量河流含沙量的主要方法是：人工取样，使用烘干法测量含沙量。该方法从样品的采集到分析，均需要大量人力，物力和时间的投入，而且测量周期长，操作过程繁琐，劳动强度大，难以实时，在线监测河流含沙量的变化。

近年来随着新产品新技术的不断引进，针对河流泥沙的监测积累了一些经验，取得了一些进展。目前，由我司研发的JBNS-100型 全自动泥沙在线监测系统已正式投入使用，本套系统可以实现了含沙量和输沙率的实时在线监测。

二、泥沙含量监测系统  JZ-HR1简介

泥沙在线监测系统主要由泥沙传感器、数据采集与传输系统（含RTU）、供电系统、数据管理软件和安装支架等组成。

传感器满足《水利部水文仪器及岩土工程仪器质量监督检验测试中心》水文仪器特性要求。

2.1系统特点：

v 可直接输出测点泥沙含量值、水深、温度值；

v 自动计算断面平均含沙量与输沙率，24小时连续在线监测；

v 支持整合多个断面泥沙传感器数据；

v 建立泥沙与水位、流量等相关的关系线；

v 直接生成水文规范报表，可直接参与资料整编。

2.2泥沙含量监测系统  JZ-HR1测量原理

本套系统所使用的传感器基于组合红外吸收散射光线法，通过逆投影成像技术，可以连续测定水体中的悬移质泥沙含量。按照红外散射光线技术不受色度影响测定悬移质泥沙含量，可直接输出泥沙含量数据，实现实时在线监测。

2.3   泥沙含量监测系统  JZ-HR1

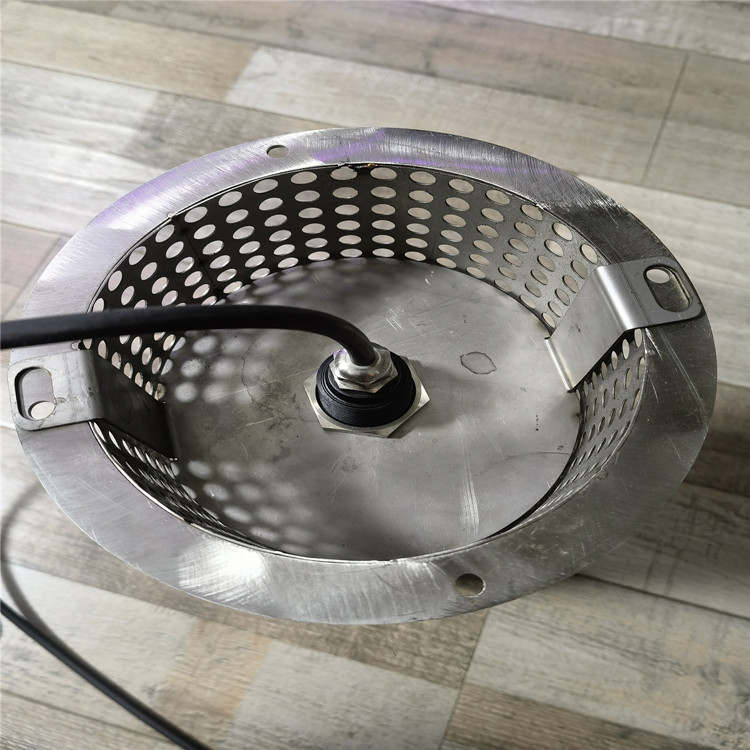

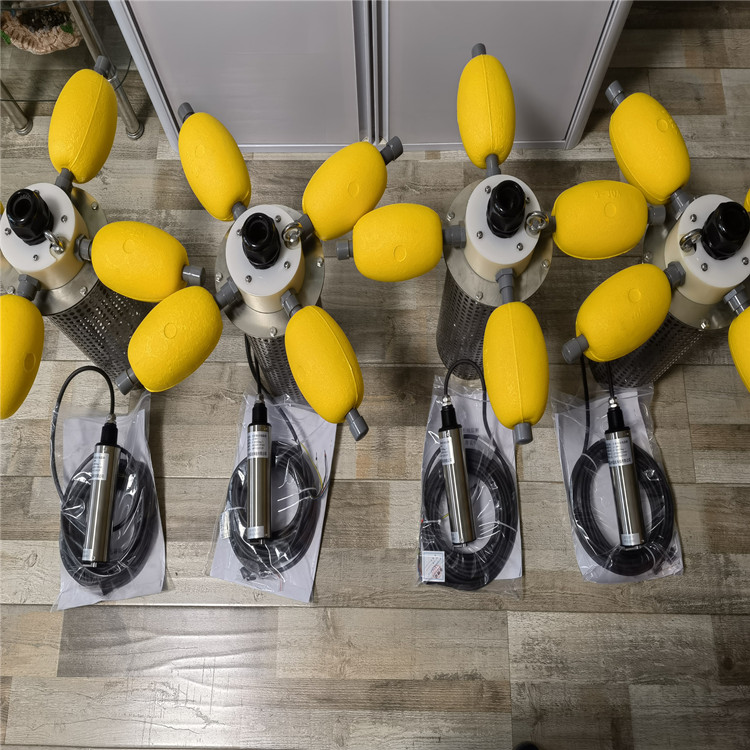

 测沙传感器基于组合红外吸收散射光线法，通过逆投影成像技术可以连续测定水体中的悬浮泥沙含量。按照红外散射光线技术不受色度影响测定泥沙含量浓度值，即可直接输出泥沙含量数据，实现实时在线监测。根据使用环境可以选配带自清洗功能和保护装置。

泥沙含量监测系统  JZ-HR1传感器突出特点：

? 传感器采用多光束红外散射光逆投影成像技术结合TES91算法；音叉震动与电磁感应技术（高量程）；

? 内设自诊功能，数据准确；

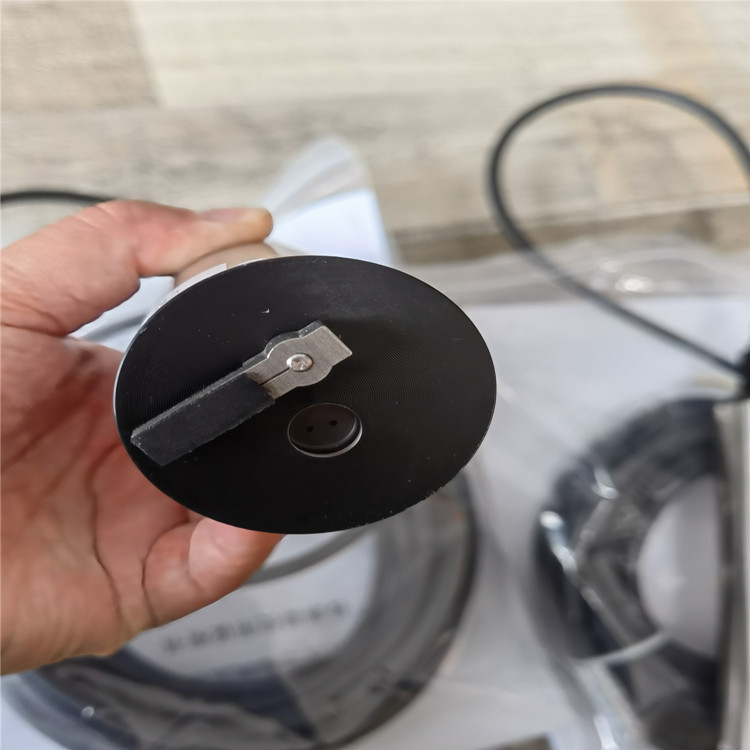

? 可选配清洁刷自动清洗功能，减少传感器维护量；

? 数字化传感器，抗干扰能力强；

? 泥沙同质性标定与分析识别；

? 低量程范围：0-45 kg/m3/120kg/m3，高量程范围：5kg-2500kg/m3，可定制型号和量程，满足不同测验环境要求。

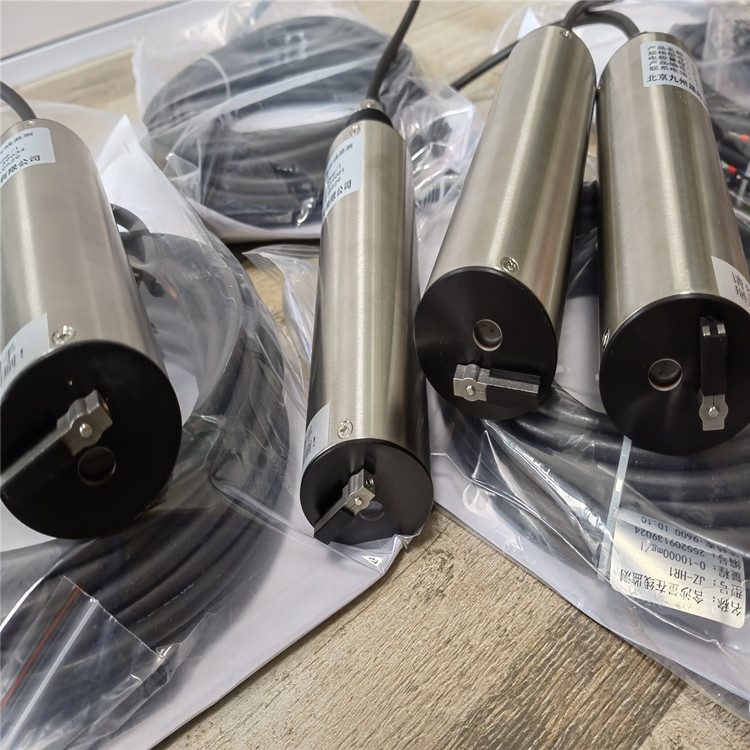

 泥沙传感器规格

规格

详细信息

尺寸

直径90mm*长度 478mm

重量

6KG

主要材料

机身：钛合金+POM+316L不锈钢

O型环：氟橡胶

线缆：PVC

防水等级

IP68/NEMA6P

测量范围

0.001kg/m3-120kg/m3，可根据定制量程

测量精度

误差小于测量值的±5%

耐压范围

≤0.3Mpa/0-30m水深标配，到50米

流速

≤5.0m/s

存储温度

-25到85℃

测量环境温度

0到55℃

校准

斜率校准/多点校准

传感器线

标准整体电缆，可定制

深度传感器

量程：0-100M，精度：0.01M

温度传感器

量程：-20℃-120℃，精度：0.1℃

电源

DC12V

输出

通过6mm抗拉屏蔽线缆输出数字信号

显示输出

本地触摸屏显示，远程WEB端显示，手机APP查看

软件

可实时显示测量值并保存，可与系统报表对接

2.4数据采集与分析主机（含RTU功能）
