三相三线电压变送器JD194-BS4U3T信号输出

三相三线电压变送器JD194-BS4U3T信号输出

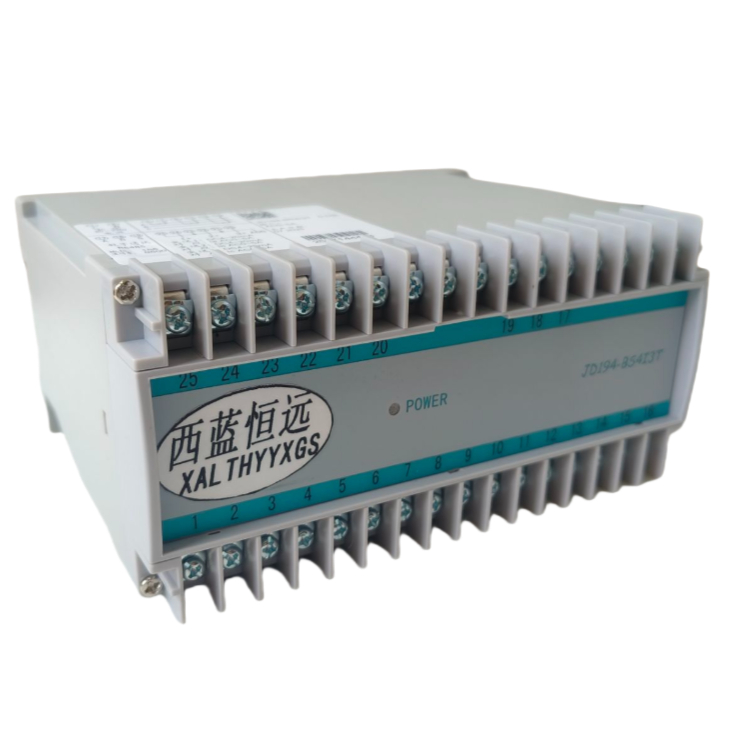

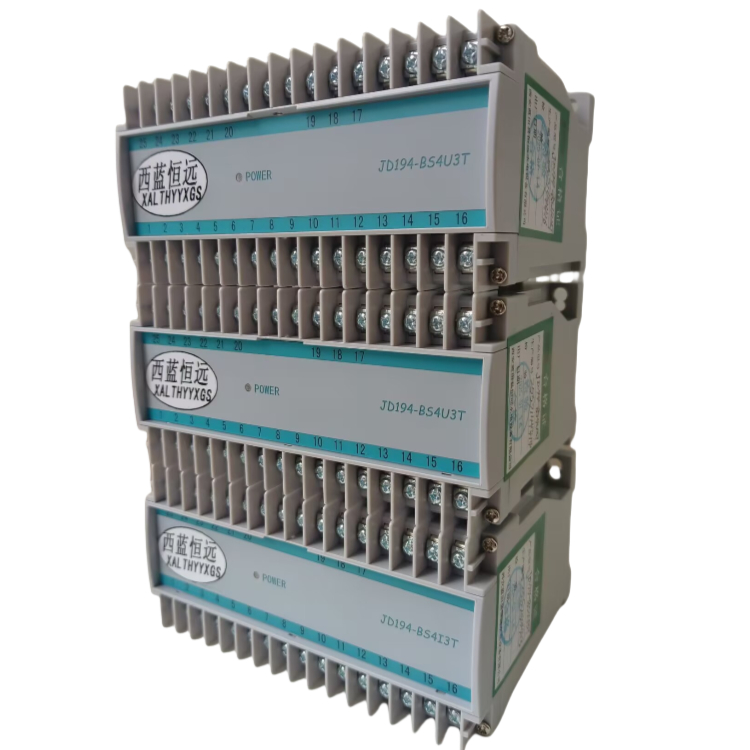

JD194-BS4U3T三相交流电压变送器产品特点

用途：是一种将电网中的电压参数，经隔离变送成线性的直流模拟信号的装置。

测量：三相交流电压

精度：交流±0.5%ROu 输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号

JD194-BS4U3T三相交流电压变送器技术参数

交流输入电压：600V，300V，150V，120V，100V

输入负载电压互感器PT：≤0.1VA

输入过载1.2倍持续超负荷能力

可承受1.2倍额定值（连续），2倍额定值（12s）

精度交流：±0.2%RO

响应时间＜400ms

输出电压0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc)

输出电流0~20mAdc ,4~20mAdc（负载电阻＝10Vdc/输出电流）

输出波纹≤0.5% RO

工作环境温湿度0~50℃/小于80%相对湿度（无冷凝状态）

贮存环境温湿度-20~70℃/小于70%相对湿度（无冷凝状态）

使用电源AC/DC85V～265V可订制特殊规格（DC12V，24V，48V，110V，220V±20%）

隔离输入/输出/电源/外壳电源消耗约2VA

外壳材料ABS防火材料

重量约500克

耐压强度AC2KVrms/min

绝缘阻抗DC500V时大于100MΩ

外形尺寸119.5（L）×100（W）×75（H）mm

安装方式35mm标准导轨、底座螺钉安装
