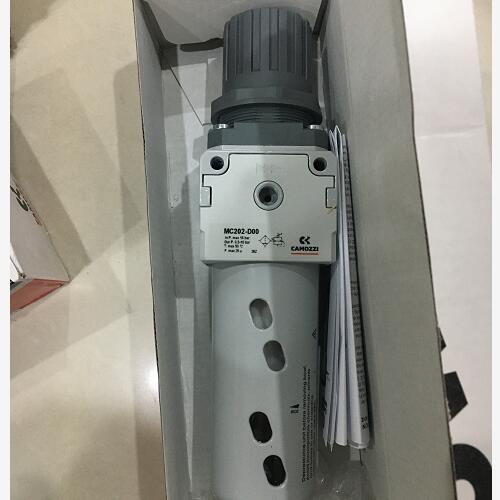

camozzi二联件MC202-D00作用

选择合适的减压器/过滤器二联件需要了解气流要求、必要的过滤级别和工作压力范围。将过滤器和调节器的功能整合到一个设备中，可有效利用空间，减少损耗并简化安装。

结构形式 模块型，膜片式

材料 锌合金基体及贮水杯，腈橡胶密封件，专用聚合物

接口 G1/4, G3/8, G1/2

过滤调节器通常称为过滤减压器，是气动系统中的典型元件。它们具有双重功能：过滤压缩空气以去除固体颗粒、油雾和湿气等污染物，以及调节压缩空气压力并将其稳定在特定应用的水平。

贮水容积 28 cm3, 72 cm3, 72 cm3

内部先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。

camozzi二联件MC202-D00作用

camozzi二联件MC202-D00作用

Weight 0,443 kg, 0,948 kg, 0,928 kg

为了限度地提高过滤和压力调节效果，正确安装减压器/过滤器二联件至关重要。定期维护对保持设备的性能至关重要，主要包括检查和清洁过滤元件以及调整压力以满足特定的操作需求。

安装方式 垂直放置，附壁式安装，面板式安装

工作温度 -5°C ÷ 50°C（在 10 bar 时，且介质的露点应不低于 2°C）

过滤精度 5 μm 过滤精度等级 [6:8:4]

冷凝水排放 半自动排水、自动排水、降压排水、

MC 系列减压器 / 过滤器二联件采用模块化设计，组装成气源处理组合件及拆换、维修 都很便捷，接口有 G1/4、G3/8 和 G1/2 三种。二联件壳体及贮水杯为锌合金材料，贮水杯 外壳内镶嵌专用聚合物以提高贮水杯的抗氧化能力，并采用平面倾斜观察窗，可很方便地观 察杯内贮水的液位高度。

camozzi二联件MC202-D00作用
