CT水当量模体

 模体简介

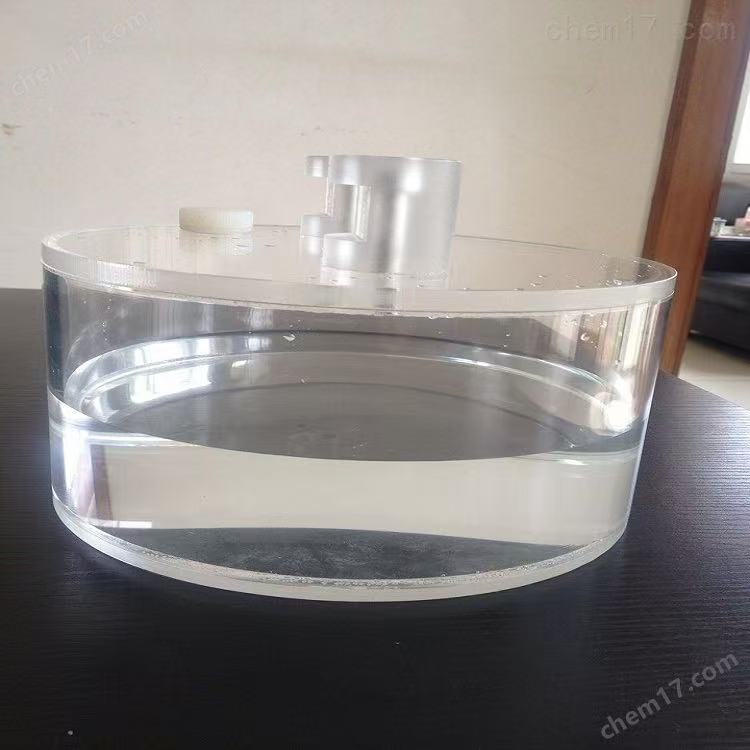

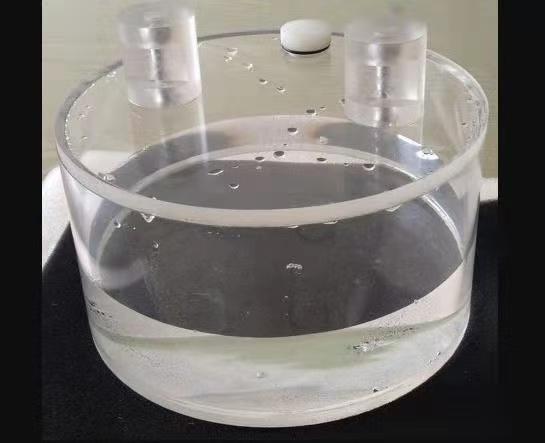

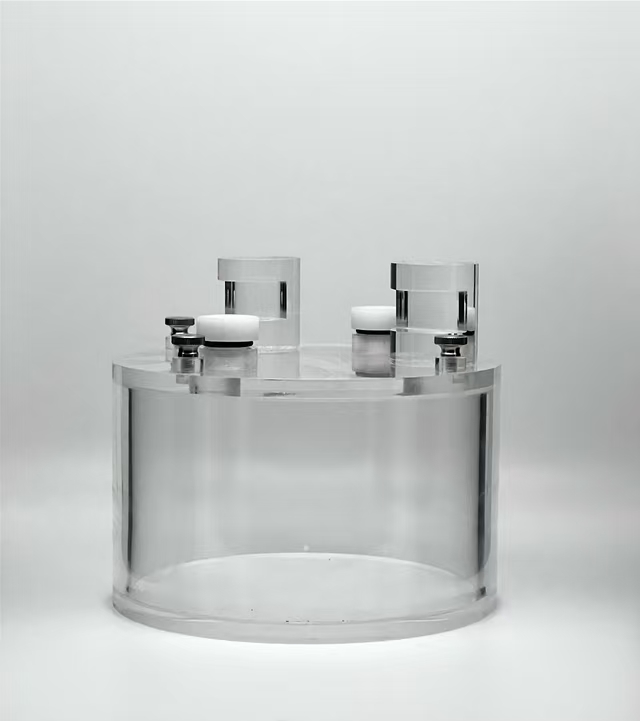

 CT校正用水模：为内充装有水的圆形容器；

 CT校正用模体：是在圆形容器内放入和人体某一组织结构密度相等的材料。 通常在进行水模和模体校正时，首先应将水模（或模体）放置在CT机的扫描野内，必须保证整个扫描体积都有完整的水模（或模体），扫描野FOV直径有240mm、300mm、350mm、390mm和450mm等多种，不同厂家可能略有不同。这些不同的直径是为了不同体位大小的需要。因此水模（或模体）也必须具备以上大小多种规格，在进行每一种扫描直径的校正时都要把水模（或模体）放在扫描范围内，也就是从三个（前后、左右、上下）方向位于扫描中心。传统的方法是把水模（或模体）放在扫描野中先确定前后方向，用CT机从图像上扫描后观察左右和上下偏移情况，再利用调节旋纽调节位置，由于水模上没有设置参照基准，需采用扫描—调节—再扫描—再调节的方式，经多次调节才能达到目的，此后方可进行下一步校正工作。 本实用新型完成其发明任务所采取的技术技术方案是校正水模为圆盘体结构，水模后部具有与调整架上的托架连接的框架；在圆盘体水模的顶部轴面上具有用以左右位置

和前后位置定位的指示刻度线，左右位置指示刻度线与前后位置指示刻度线相互垂直；在水模的侧向轴面上具有用以上下位置定位的指示刻度线。本实用新型CT机校正水模位置的调整将校正水模通过其后部的框架与调整架上的托架连接，调整时利用CT机上的三维定位灯，旋动调整架上的上下、左右、调整旋纽使水模移动，使水模上标注的前后、上下、左右指示刻度线与三维定位灯完全对应，从而使水模位于CT扫描空间的中心。

 本实用新型提出的校正水模结构可快速调整水模位置且保证了校正的准确性，克服

了现有校正水模需多次扫描、调整的缺陷。
