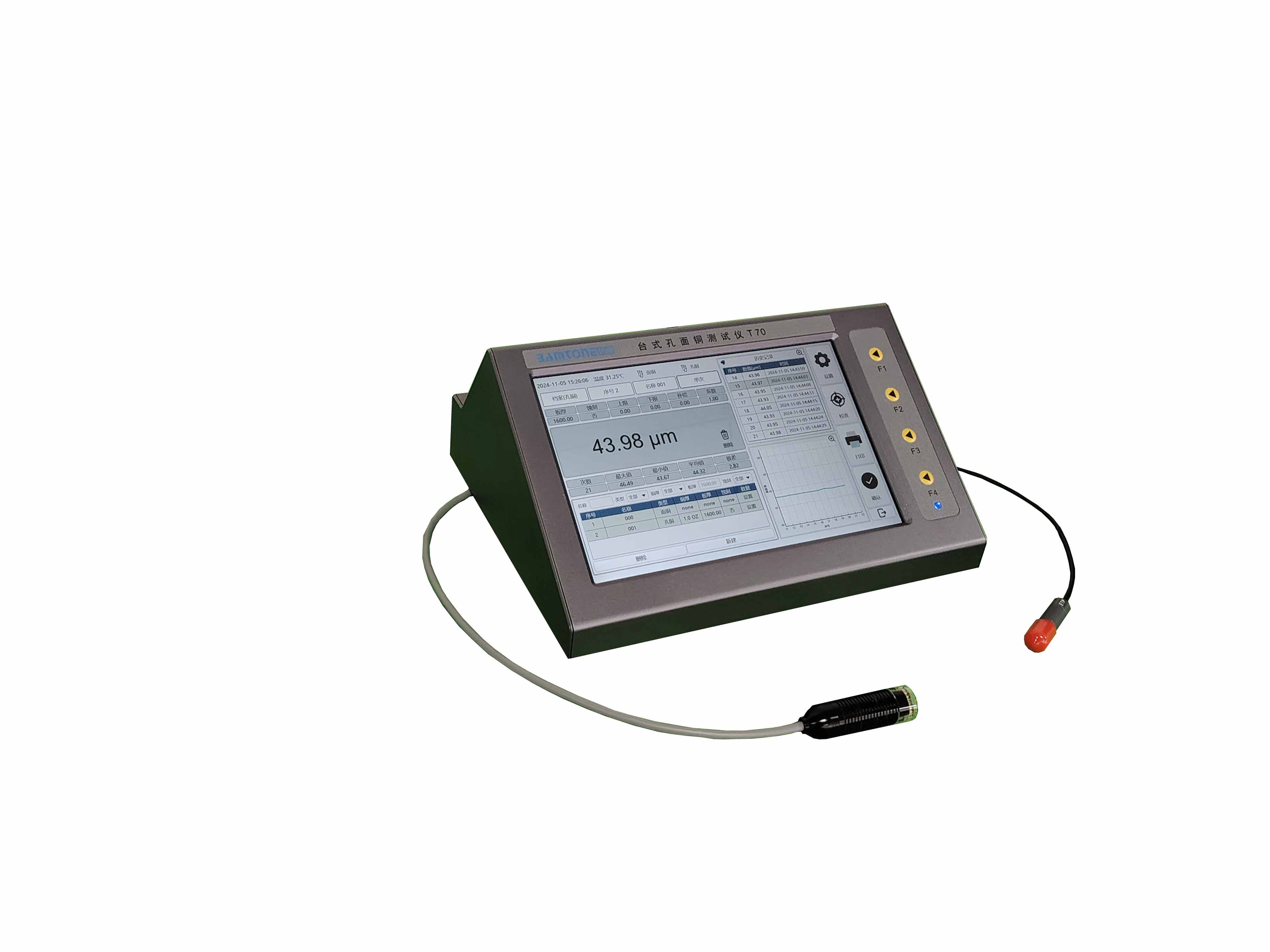

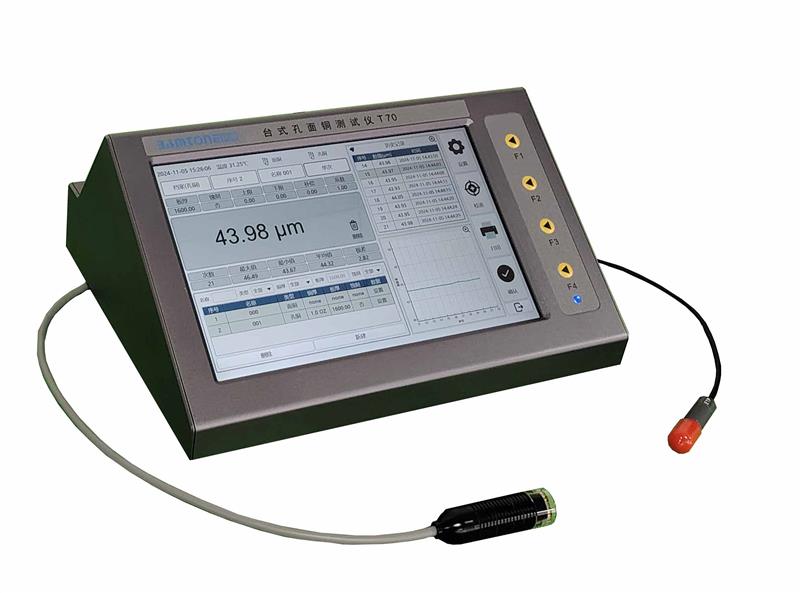

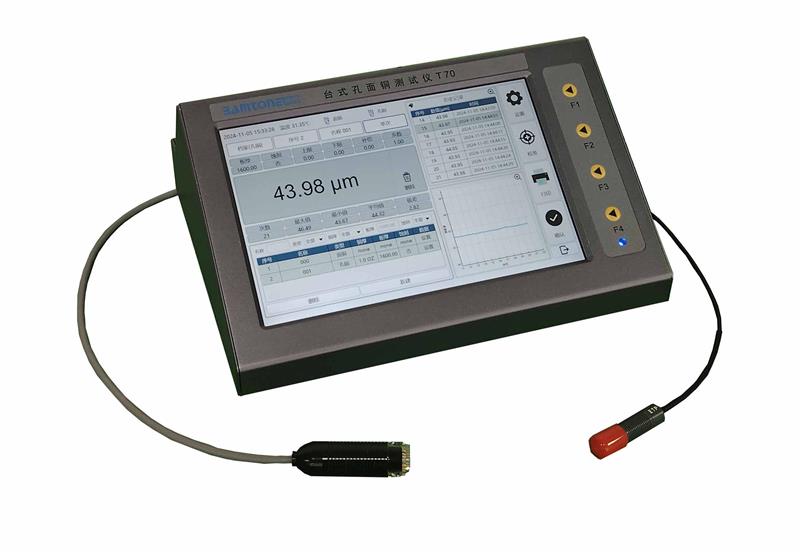

班通科技 台式孔面铜测试仪
价格:56000.00
地区:广东省 深圳市
电 话:0755-81773291
手 机:18124034511


2、产品功能和特点

1) 孔铜测试和面铜镀层厚度测试一体式设计,一机多用,性价比高。

2) 孔铜测试采用电涡流原理实现孔内铜厚度准确的测量,快速无损的测量孔内镀层厚度。

3) 面铜测试采用微电阻方法来达到对表面铜准确的测量,无需破坏样品。

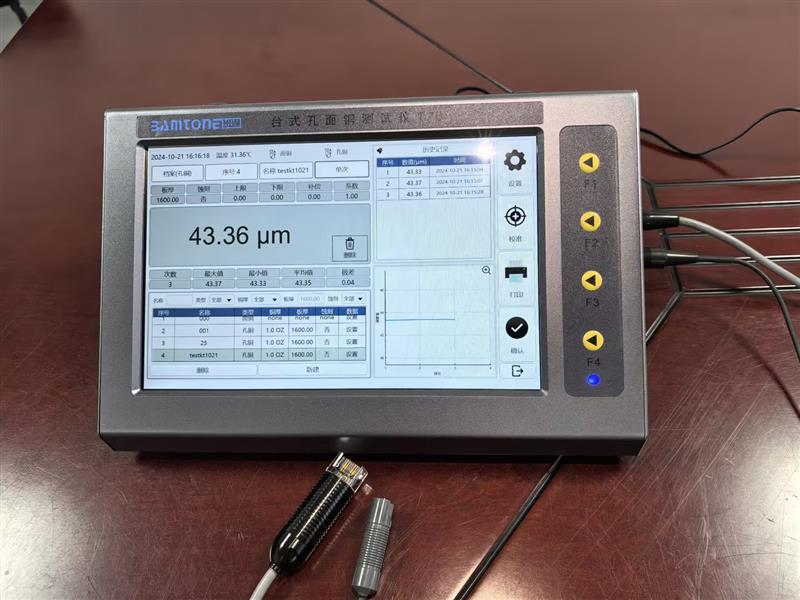

4) 10.1寸触控式彩色屏幕,操作界面轻松上手,量测与统计一目了然。

5) 孔铜面铜测试时间均有温度补偿功能,所测数据稳定性高。

6) 内置工业控制PC电脑,无限制(硬盘储存大小决定)应用程序和储存数据要求。

7) 孔铜采用进口测试探头,并且可以自用更换。

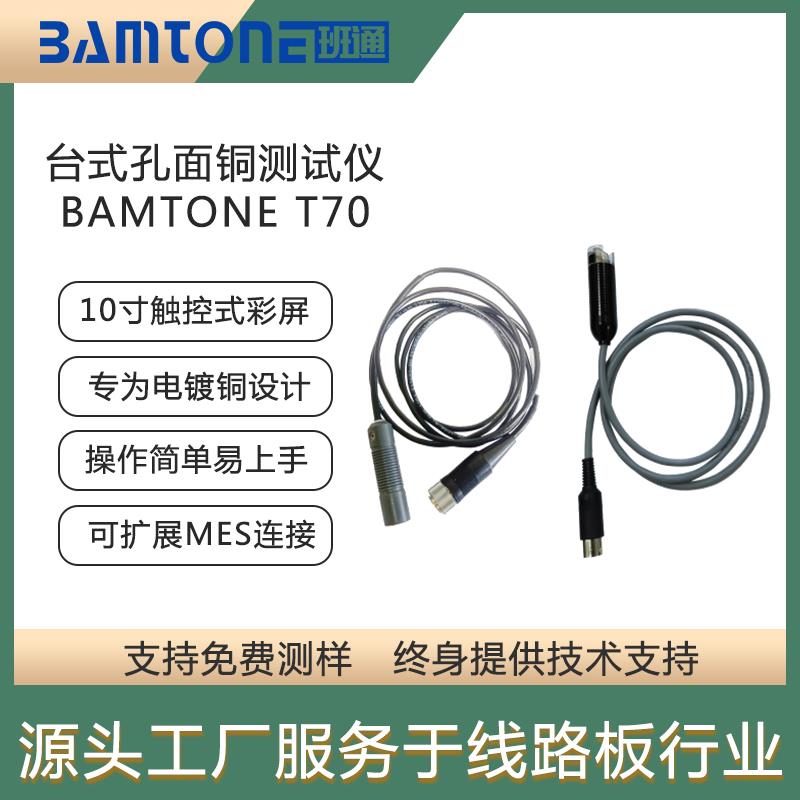

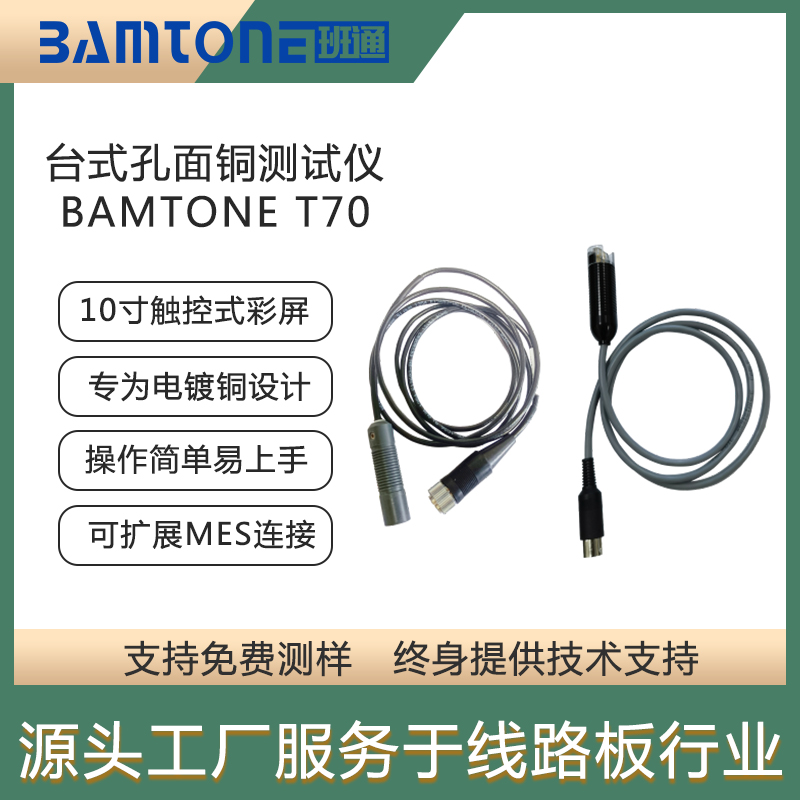

8) 面铜采用可更换探针设计,单独更换探针,更节省成本。

9) 面铜探针有多种间距可选,根据测试面积大小,可以进行选择更换。

10) 全电脑软件界面操作,孔铜和面铜测试快速切换。

11) 具有非常高的可扩展性,可以直接进行扩展MES连接,自定义报表统计,打印,保存等。

12) 测试头采用快速插拔式接头设计,更换简单易操作。

13) 出厂预设校准程序,并且可以独立设定孔铜校准程序和面铜校准程序。

14) 可以设定校准因子,补偿,铜的电导率等参数,以符合产品规格与标准。

15) 测量单位可以公制,英制进行转换。

16) 中英文操作界面,方便使用。

17) 仪器采用轻质铝合金全金属外壳,并进行阳极氧化处理,坚固耐腐蚀。



3、仪器原理:

面铜测试原理

面铜测试采用微电阻测试技术,利用四根接触式探针在表面铜箔上产生电信号进行测量,当探头接触铜箔样品时,恒定电流通过外侧两根探针,而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值,利用一定的函数,计算出厚度值,不受绝缘板层和线路板背面铜层影响。




孔铜测试原理

应用电涡流测试技术。测量时利用探头释放出电磁波,当磁场切割金属层时会发生磁场变化,通过计算此变化量计算出孔壁铜厚度。测量不受板内层影响,即使是双层板或多层板,甚至在有锡或锡/铅保护层的情况下,同样能够良好工作。另外,探头采用温度补偿技术,即使是刚从电镀槽内取出的板,也能测量孔铜厚度。










4、技术指标和参数

显示屏

高亮度10.1寸彩色IPS-触摸屏

单 位

可切换公制(um)及英制(mils)单位选择。

连接口

VGA接口,RJ-45千兆网络接口,2*USB2.0接口,孔铜探头接口,面铜探头接口

统计数据

量测点数、平均值、极差、高值、低值等。

储存量

根据硬盘大小,可以无限制储存程序和测试记录文件。

测试模式

可选择单次、连续测量模式。

面铜准确度

准确度:5%,参考标准片。

面铜测试范围

0.2-500μm (0.008-19.69mil)。

面铜校准方式

两点校准或者多点校准,不需要切换测试档案,单个程序可以全量程覆盖。

面铜探头

采用微电阻测试技术。

孔铜准确度

5%,参考标准片。

孔铜分辨率

0.01 mils (0.25 μm)电涡流:遵守ASTM E37696 标准的相关规定。

孔铜精度

1.2 mil 时,1.0% (典型情况下)。

孔铜测量厚度范围

1--105μm (0.04-- 4.13 mils)。

孔径范围

Φ0.899 mm--Φ3.0 mm,孔最小直径Φ35 mils (Φ899 μm)。

校准方式

单点标准片校正。




企业类型

制造商

新旧程度

全新

原产地

深圳

面铜测试范围:

0.2-500μm

测量精度::

准确度:5%,参考标准片。
