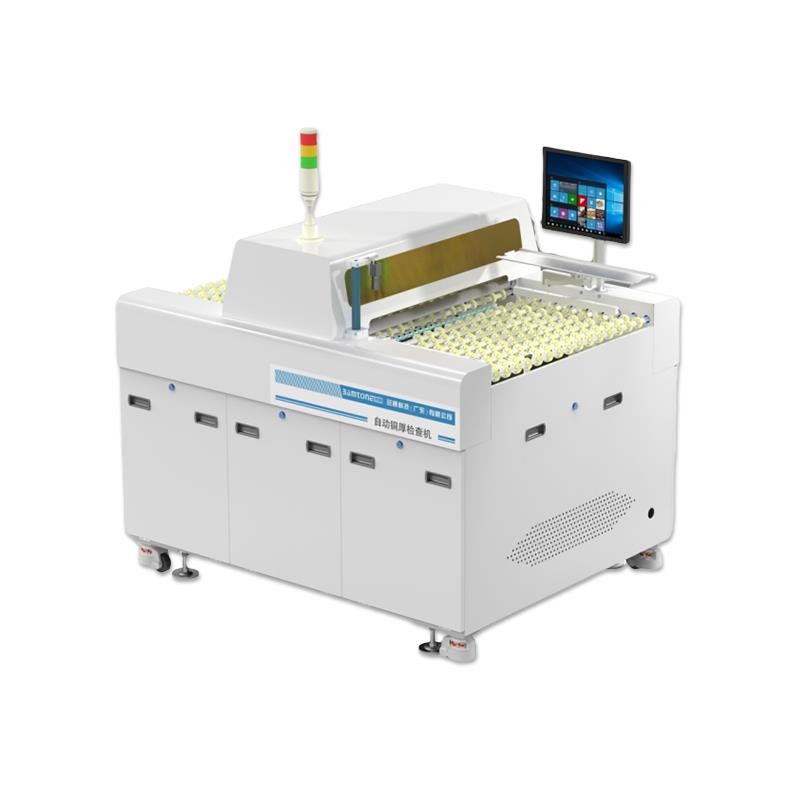

班通科技 自动铜厚检查机
价格：￥300000.00
地区：广东省 深圳市
电 话：0755-81773291
手 机：18124034511
-
图文详情
-
产品属性
-
相关推荐
一、产品功能
? 设备具备智能特点，提供钻孔资料给机台，机台能自动识别，自动找到合适的点，避开有孔的位置进行测量；也可以手动设定测试点测量。
? 可以自由调整放板方向进行测试。
? 测试数据可以按照每批/每班/每天进行保存，以便进行追溯，满足终端客户的品质需求；
? 机器内装有漏电开关，配合正确的接地措施，保护人身安全；
? 控制系统人性化，符合人体工程学，具有自动报警提示功能；
? 可以选配扫码枪扫码识别LOT号，产品型号，对接MES系统调取资料，并上传MES数据库。
二、应用范围
应用于PCB压合，全板电镀后表面铜厚在线测量。
三、产品特点
? Windows视窗界面，操作简单；
? 减少人为记录和测试误差、数据更稳定；
? 配备班通研发多通道铜厚系统，精度高、性能稳定；
? 测量值可记录存档及打印；
? 在线铜厚检测，板厚0.2-6mm的板均可测试；
四、技术指标和参数
设备尺寸: | 1600(L)×1200(W)×1300(H)（不含三色灯） |
设备重量： | 950KG |
功率： | 2KW |
电源要求： | AC220V，50Hz |
环境温度： | 0～40℃ |
平台速度： | 3M/MIN |
测试速度： | 4～5PCS/MIN |
工作高度： | 1000±20mm |
定位方式： | 中心定位 |
适用 PCB 大小 | 300(L)×300(W) ～720(L)×720(W) |
适用 PCB 厚度： | 0.1～6mm |
测试方式: | 使用 3 对测试头测试，每一面 PCB 板可选直线 3 点，6 点或 9 点测试，上下两面同时测试 |
测试范围 | 0.2-250um |
测试点定位精度： | 约±1.5mm |
测量精度： | ±3％（标准板验证） |
铜厚测试区面积： | 最小10*15mm |
铜厚测量仪器： | 班通Bamtone/T66(6通道） |
铜厚测试探头： | 班通自主研发MT01钨钢探针 |
MES 功能 | 支持数据传输及远程操作(选配) |
统计功能 | 标配 |
收板功能 | 选配 |
输送方式 | 水平线输送 |
企业类型
制造商
新旧程度
全新
原产地
深圳
测量板厚度:
0.1～6mm
测试范围:
0.2-250um
测量精度：:
±3％（标准板验证）
测试点定位精度:
约±1.5mm
