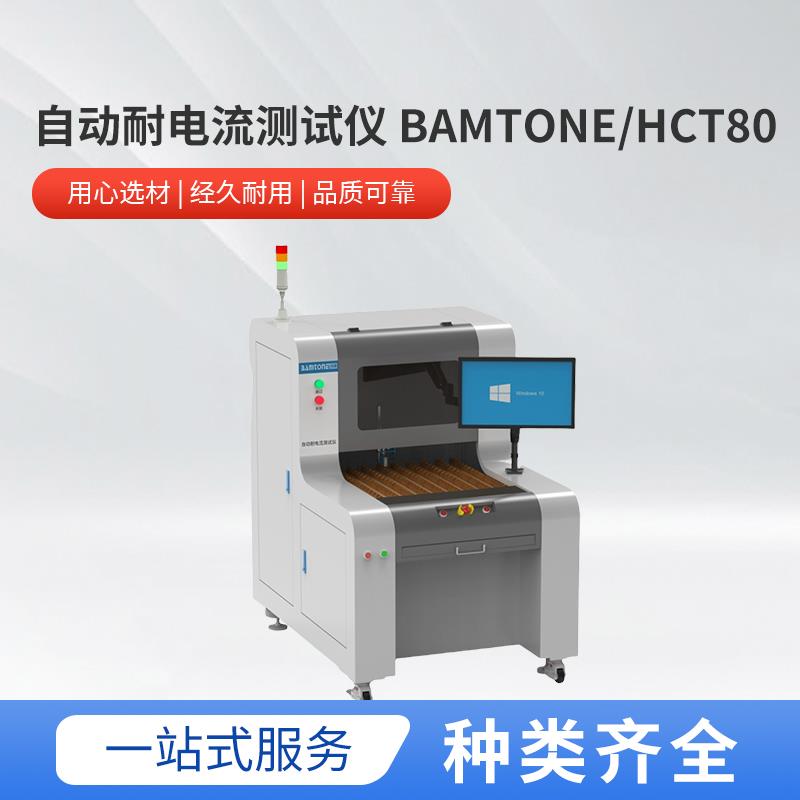

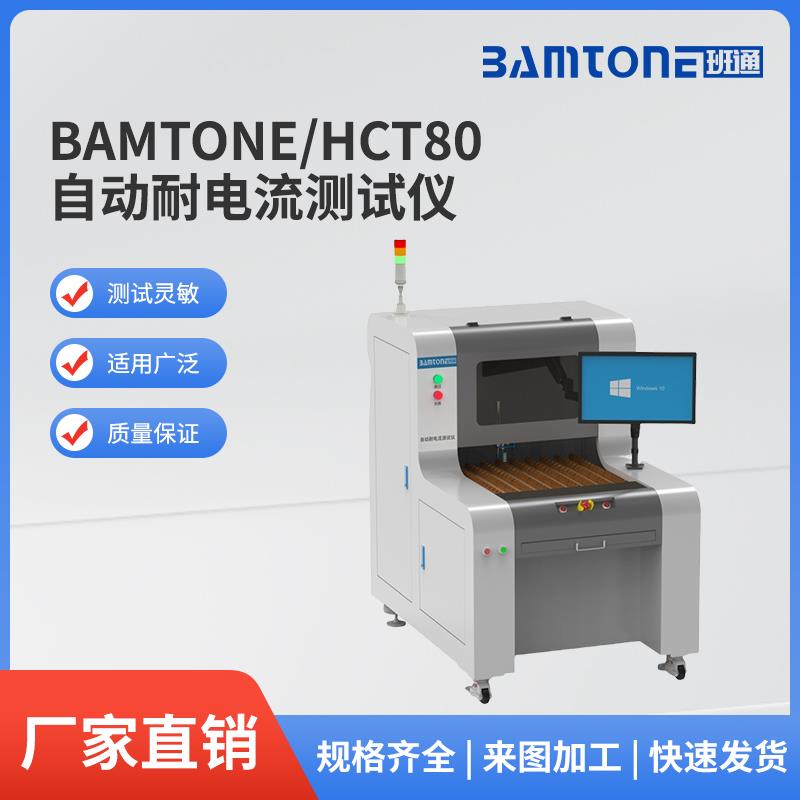

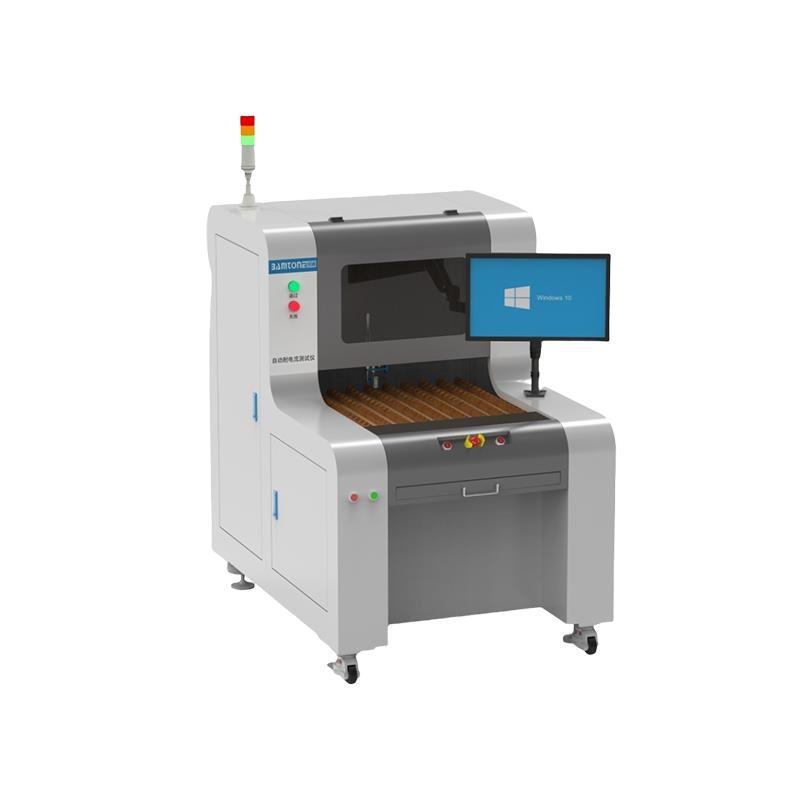

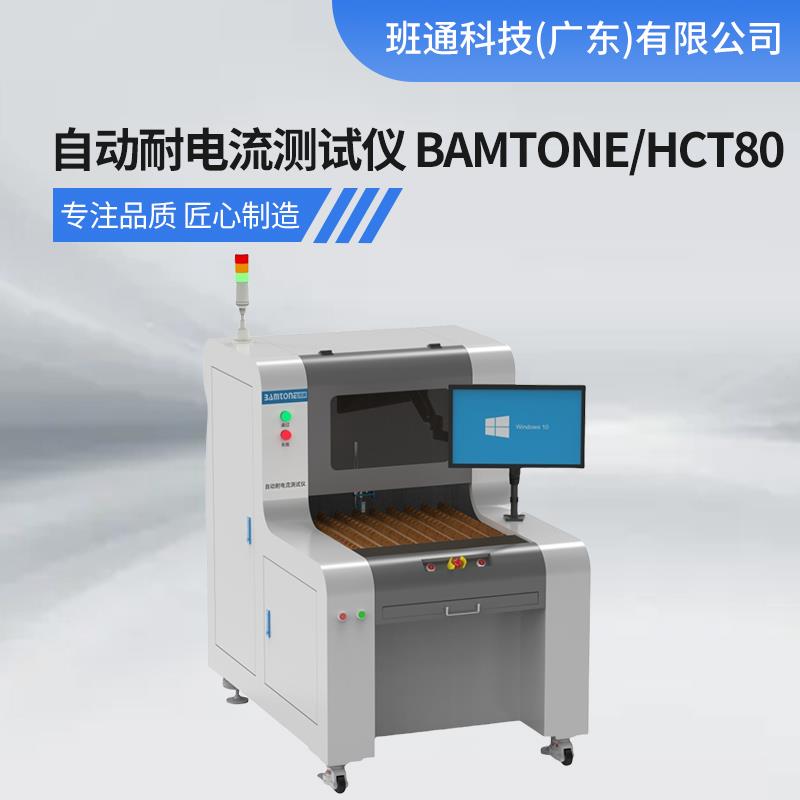

耐电流测试仪（HCT）是一款专门设计用于评估电子元件、电路板及整个电子设备在多样化的工作电压和电流条件下的稳定性和安全性的精密仪器。它的核心功能是检验这些设备是否达到预期的可靠性和性能标准，同时确保它们符合安全规范。

该测试仪的主要应用包括：

1. 评估电子设备的耐电流能力，确保其在高电流条件下的稳定运行。

2. 检测电路板的电气性能，包括但不限于电流、电压和电阻的测量。

3. 诊断电路板的潜在损坏，通过测试其在特定电流条件下的反应来识别故障。

本设备设计用于高效处理大型PCB板阵列，支持尺寸达650x750mm的板阵列。用户只需将搭载多个样本的阵列板稳固地固定在设备底部，即可开始测试流程。

该设备具备一次性测试多块样本的能力，尤其适合对同类型产品进行高频率的批量测试，这显著提升了检测工作的效率。其主要测试功能包括：

升温：为测试样品提供所需的温度条件。

测试：对样品在特定电流条件下的性能进行评估。

记录：实时记录测试过程中的关键数据。

生成报告：根据测试数据自动生成详细的测试报告。

此外，设备还配备了精准的位置控制功能，确保测试过程的准确性和可重复性：

XYZ轴移动控制：允许用户控制测试样品在三维空间中的位置。

CCD巡点：通过CCD相机自动检测和定位测试点。

视觉图像显示：提供测试区域的实时视觉反馈，便于监控和调整。

校正定位点：确保测试过程中的定位精度，避免误差。

1. 组成部分

耐电流测试仪（HCT）是设计用来评估电子组件和电路板在不同电流条件下的性能和稳定性的关键设备。它由以下几个关键部分组成：

1.载荷装置：四线测试探头-负责对测试样品施加电流载荷。其范围和精度应根据具体的测试需求来设置，以确保测试的准确性。

2.电源：高精度可编程线性直流电源-提供所需的电压和电流，具备高稳定性和灵活的功率调节能力。电源能够控制电流类型和大小等关键参数，以适应不同的测试条件。

3.测量仪器：电压电流双显表-实时监测测试样品在电流载荷下的电压、电流和温度等关键参数。这些仪器能够记录数据，为后续分析提供依据。

4.控制程序：作为测试过程的大脑，控制器负责设定电流类型、大小和持续时间等参数，并管理测试数据的记录和测试报告的生成。

5.数据分析与处理：软件用于分析测试数据，并生成详尽的测试报告。它提供多种算法和工具，以满足不同测试需求，并能根据测试结果自动发出警报或提示。

6.保护措施：鉴于测试过程中电流的增加可能导致测试样品如PCB电路板遭受短路或烧毁的风险，耐电流测试仪（HCT）配备了多重保护机制，包括电流限制、电压限制（过压保护）和过热保护等，以确保测试的安全性。

2. 规格

设备规格表：
