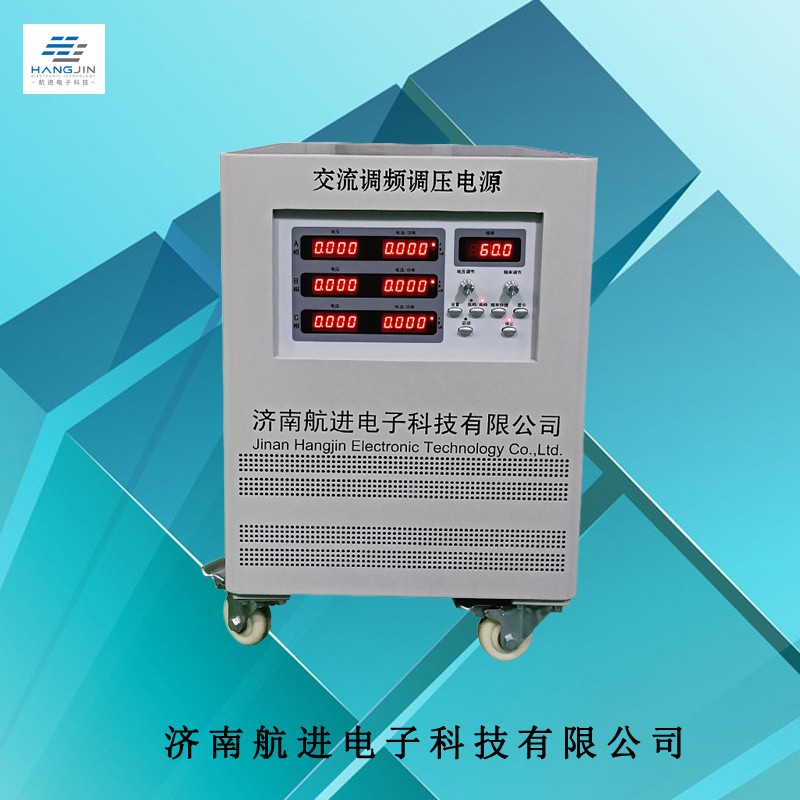

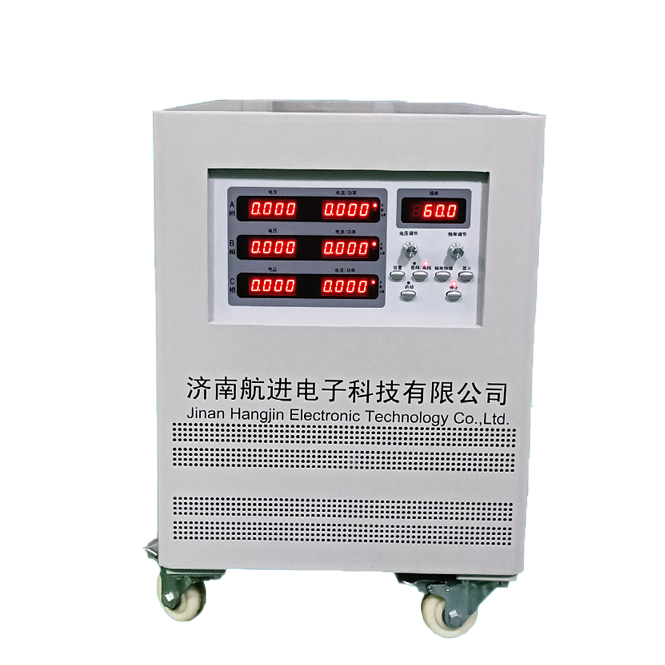

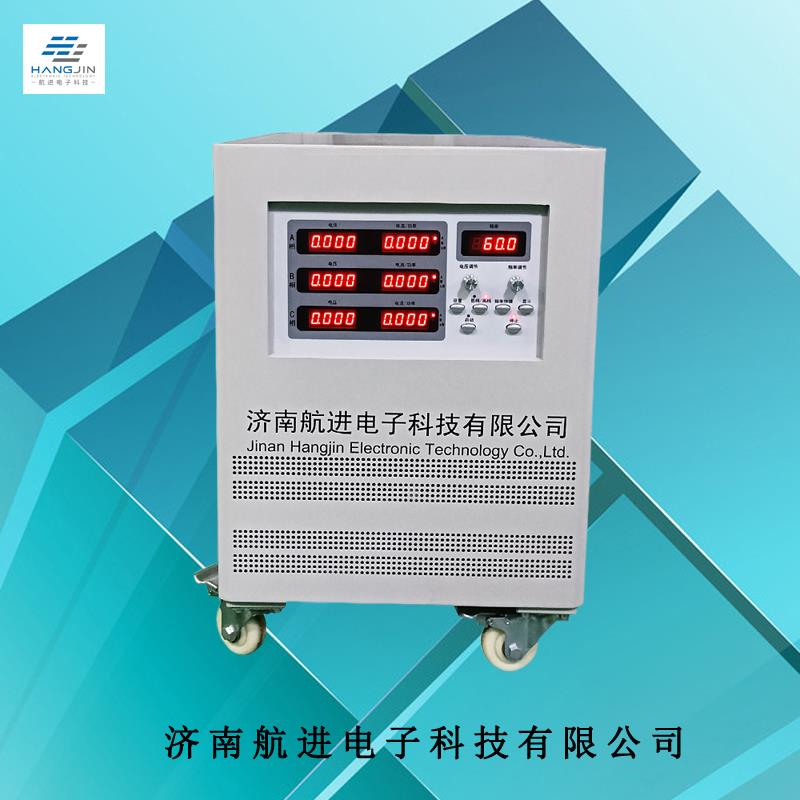

一、三相智能程控变频电源电源基本特点

1、输入输出完全隔离技术，电源安全可靠；

2、采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定

3、IGBT高频静止逆变，体积小、重量轻、噪音低、效率高；

4、采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；

5、大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；

6、适用于阻性、感性、整流性等各种负载；

7、具有过热、过流、短路等异常状况保护功能；

8、具有设置参数记忆功能、快捷键操作；

9、电源电压在线可调，输出频率可设置；

10、三相独立的功率H桥拓扑结构，带三相不平衡负载能力强；

11、多种测试模式，适应各种测试调整

二、三相智能程控变频电源电源基本原理框图

三、三相智能程控变频电源电源基本电气原理图

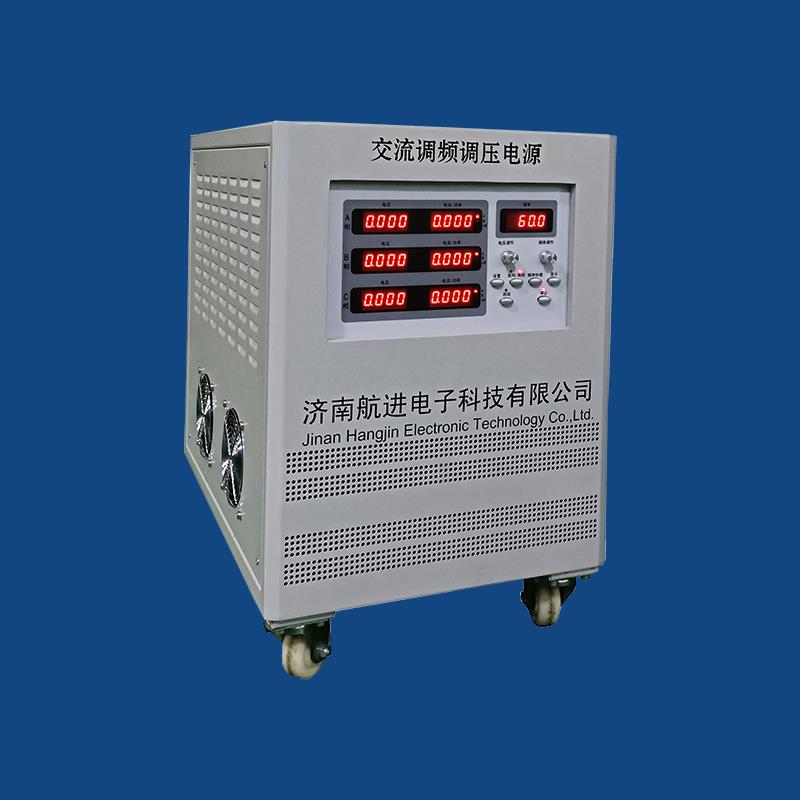

四、三相智能程控变频电源技术参数：

型号：HJ-53006

容量：6KVA

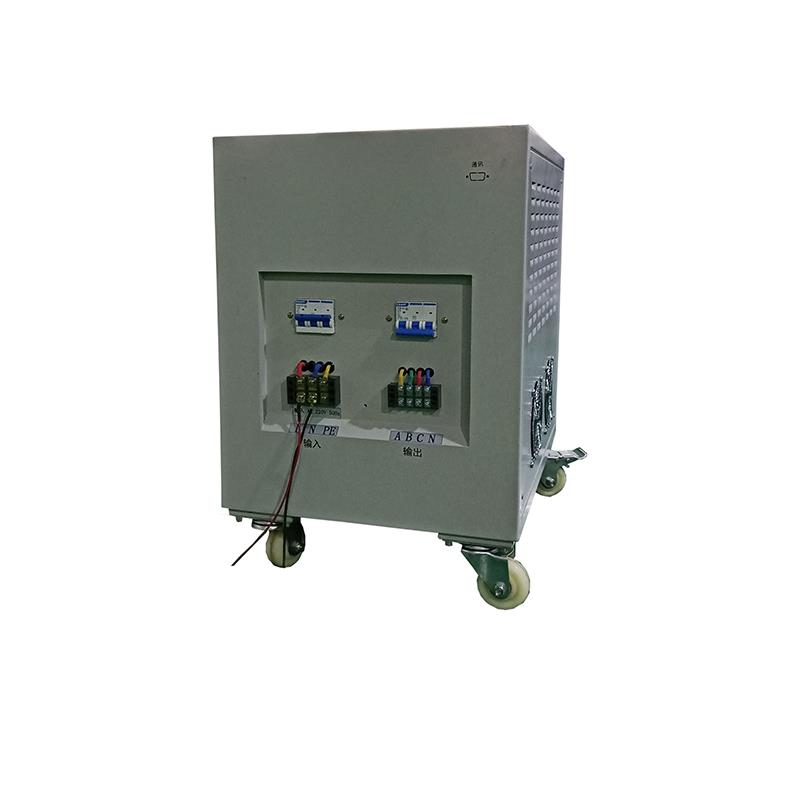

输入：单相两线+地线  220V±15％  50Hz/60Hz±5Hz

输出：三相四线+地线

电压：低:0.1V～150.0V（L-N）//0.1V-260.0V（L-L）

高:0.1V～300.0V  (L-N)  //0.1V-520.0V(L-L)

电压调节步幅：0.1V

电压调节：三相电压可统调，三相电压每相可分调

电流：低 110V  18.0A

      高 220V   9.0A

频率：定频：50Hz、60Hz  调频 45～65Hz

频率调节步幅：0.1Hz

频率稳定度：≤±0.05％

电压稳定度：≤±1％

波形失真度：≤2％（阻性负载）

源电压效应：≤ ±0.5％

负载效应：≤ ±1％

三相相位角：120°±1°

效率：≥85％（满负荷测试）

显示：四位LED显示

频率：分辨力0.1Hz             精度:±0.02%读数

相电压：分辨力0.1V            精度:±0.5%读数+(±0.2%量程)

电流：分辨力0.001/0.01/0.1A    精度:±0.5%读数+(±0.5%量程)

功率：分辨力0.001/0.01KW      精度:±0.5%读数+(±0.5%量程)

预置功能：输出电压、输出频率

记忆组功能：具备10组快捷记忆组功能

保护功能：过载、过流、过热（85℃±5℃）、短路、过压等保护

报警功能：保护装置动作后发出报警信号，显示故障信息，方便查找故障

外壳防护等级：IP20

通信接口：RS-232（标配），RS-485（选配）   MODBUS   RTU协议

外形尺寸(W*H*D)：450*850*750

重量kg：125
