HJ56系列交流恒流源作为现代电子测试与工业应用中的重要设备，凭借其性能和广泛的应用领域，在电子科技领域占据了举足轻重的地位。本文将详细介绍HJ56系列交流恒流源的技术特点、工作原理、应用场景以及维护保养等方面的内容，以期为相关领域的专业人士提供全面而深入的了解。
一、技术特点
HJ56系列交流恒流源由济南航进电子科技有限公司生产，该系列产品采用了先进的IGBT驱动及SPWM调制技术，确保了产品的稳定可靠和高效运行。其突出的技术特点包括：
1. 高稳定性：采用双闭环反馈控制，有效提高了输出电流的稳定性，稳流精度高达0.5%级别，确保在各种负载条件下都能保持恒定的电流输出。
2. 可调频性：输出频率可在线调节，提供多种频率选择，满足不同应用场景的需求。固定输出频率如50Hz、60Hz等，也可根据用户需求进行定制。
3. 多功能显示：设备可显示实时电流、电压、频率、功率、功率因数、时间等多种参数，方便用户进行实时监测和数据分析。
4. 通讯功能：具备RS232/485、MODBUS-RTU工业串行口协议及0-5V/10V模拟量等多种通讯功能，兼容各种测试系统，实现数据的远程传输和控制。
5. 智能温控：采用智能温控风机控制，有效降低噪音，延长使用寿命，同时确保设备在高温环境下的稳定运行。
6. 多重保护：设备内置电子电路，可快速侦测过电压、过电流、过高温等异常状况，并自动跳脱保护及告警，确保用户的安全使用。

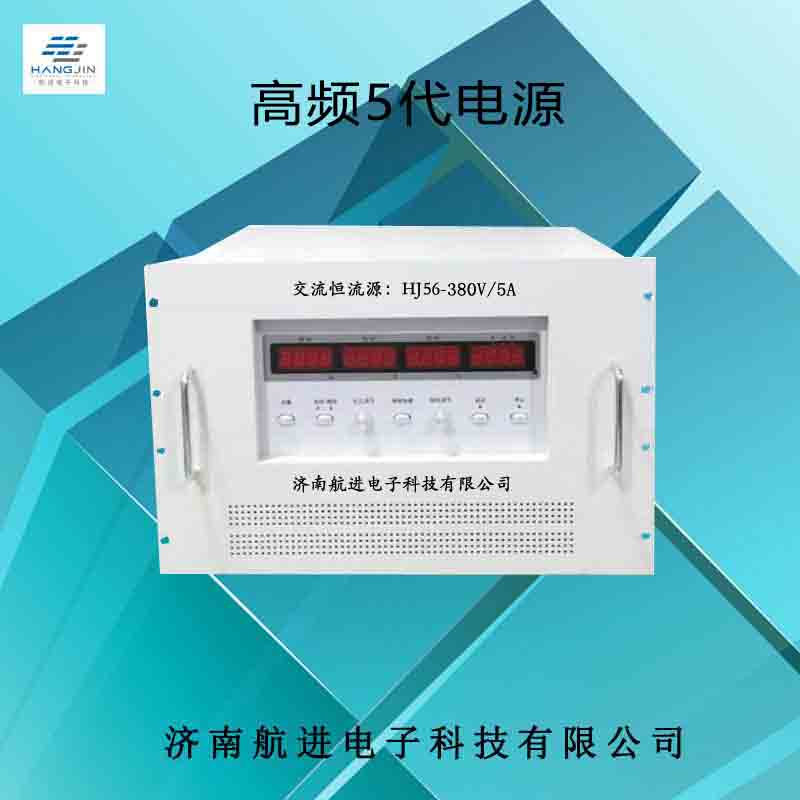

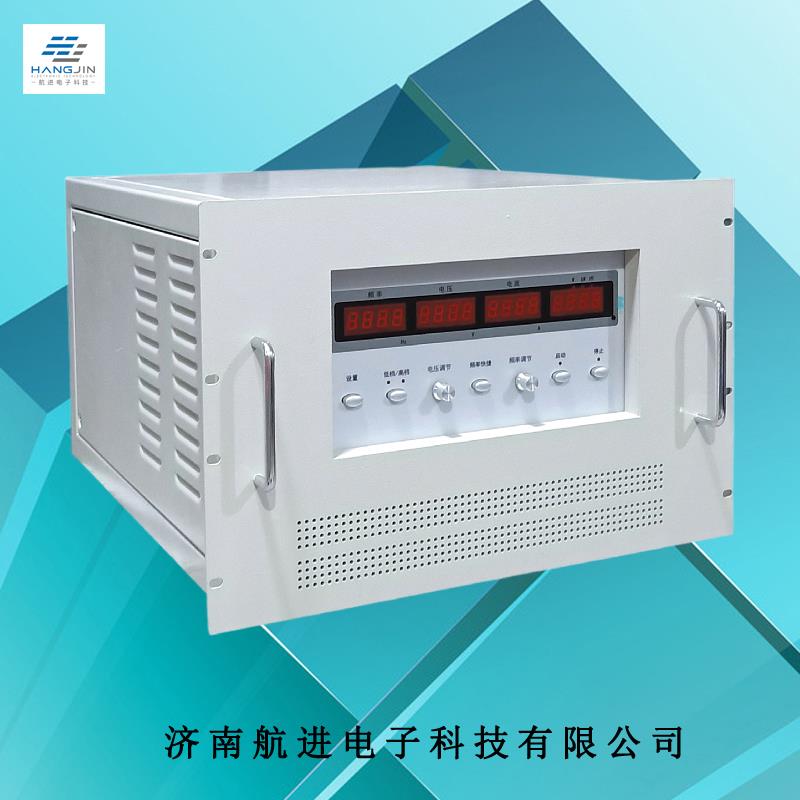

外观展示

LED键面展示：

技术参数：

型号：HJ56-380V/5A

电路方式：IGBT /PWM脉宽调制方式

输入：单相1?2W+G  AC 220V±15%，50Hz/60Hz±5Hz

输出：单相1?2W+G

开路电压：380V

输出频率：800Hz

频率稳定度：≤±0.5%

电流调节范围：0-5A

电流调节步幅：0.1A/1A

电流稳定度：≤±0.5%  FS（满量程）

电流谐波失真：≤3%

负载效应：≤±1%

源效应：≤±0.5%

输出端子：100A以下采用接线端子排

保护功能：电子电路快速侦测过电压、过电流、过高温、自动跳脱保护及告警

电压表显示：解析度0.01V/0.1V       精度：≤±（0.5%读数±1%量程）

电流表显示：解析度0.01A/0.1A/1A    精度：≤±（0.5%读数±1%量程）

频率显示：解析度0.1Hz            精度：≤±0.5%读数

冷却装置：强制风扇冷却

互感器精度：0.2级

防护等级：IP20

工作环境：温度-20℃～45℃  湿度10%～90%（25℃，无凝结）海拔1500m以下

外控系统：0-10V外控

公司资质

交流恒流源工作原理交流恒流源木箱包装、物流运输

济南航进电子科技有限公司生产的交流恒流源电源凭借其高效能、智能化、兼容性和安全性，成为现代电力解决方案中的佼佼者。无论是工业应用还是电子设备，它都能提供稳定、可靠的电力支持，是值得信赖的好物推荐。

生产单位：济南航进电子科技有限公司

生产地址：山东省济南市历城区郭店街道山东发展  绿动谷产业园 一期5B
