济南航进电子科技有限公司生产的麻电机7代电源/高频7代电源

一、概述

 HJ56(S)系列交流恒流源采用SPWM高频脉宽调制，IGBT输出，可以调整输出电流及频率，响应速度快，恒流精度高、能长期稳定工作。并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响；体积小，效率高，可靠性和维护成本相对于传统调压器方式具有明显优势；人机接口界面良好，能与先进的生产线系统配套使用，也可单独使用。

二、高频7代电源应用适应领域

HJ56(S)系列交流恒流源主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合及校验 验证部门（计量所、质检所）等单位。

三、高频7代电源技术特点

1、采用IGBT驱动及SPWM调制技术，产品稳定可靠，响应速度快，效率高，

2、采用双闭环反馈控制，产品输出性能稳定，

3、可调频，输出频率可调节（提供多种频率选择），

4、可显示实时电流、电压、频率、功率、功率因数、时间等多种参数，

5、具备多种通讯功能RS232/485，MODBUS-RTU 工业串行口协议及0-5V/10V模拟量，

6、具备兼容各种测试系统能力，

7、智能温控风机控制，降低噪音，延长使用寿命

8、电流范围到0-15000A,开路电压0-5V/10V/20V等.

9、具有多组测试功能，可设定渐变、步阶、阶梯模式，可设置循环次数 （选配）

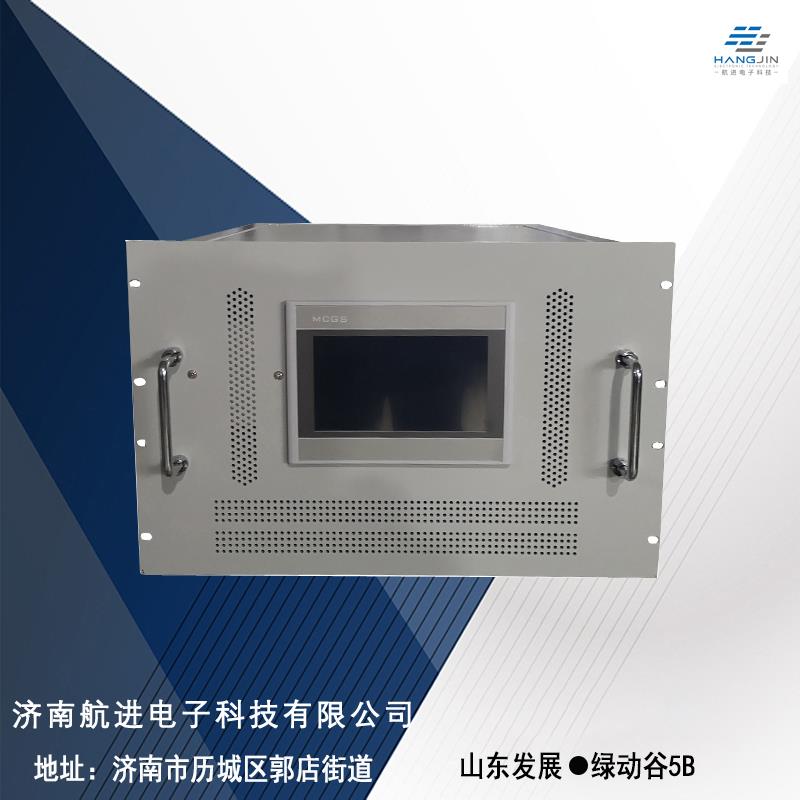

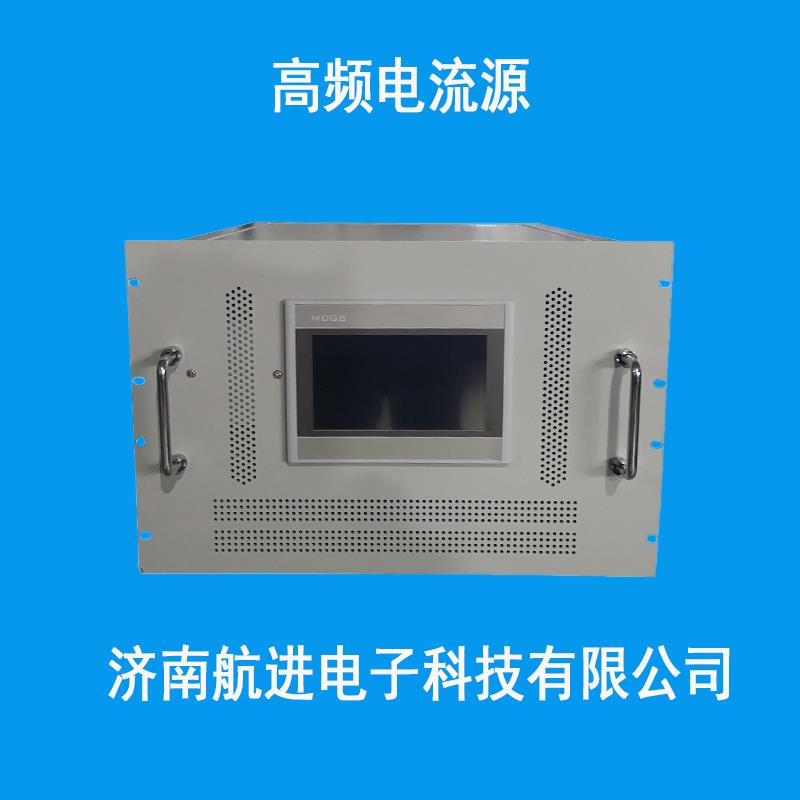

高频7代电源外观展示：

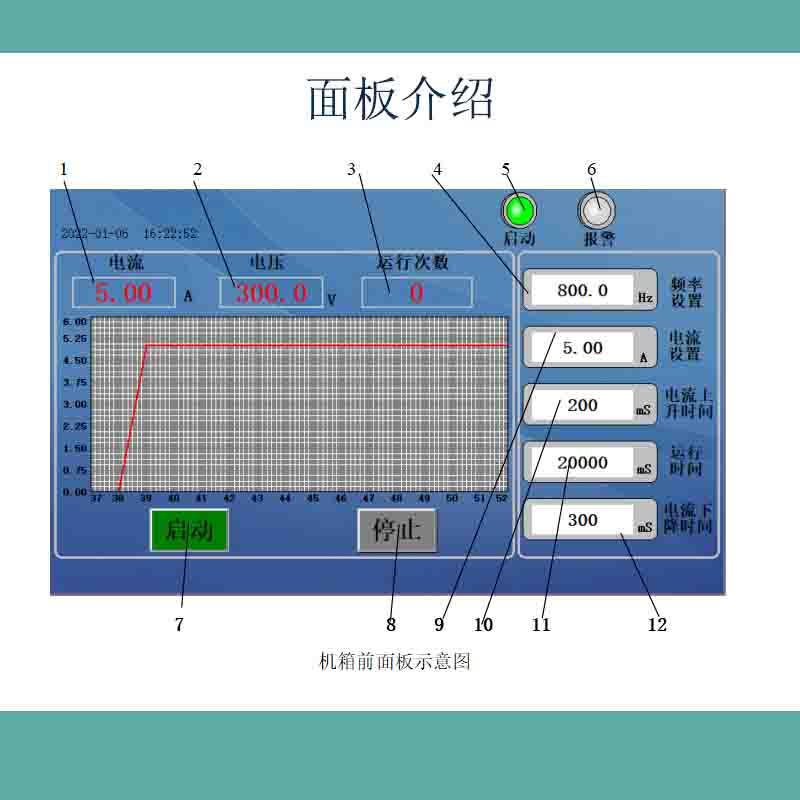

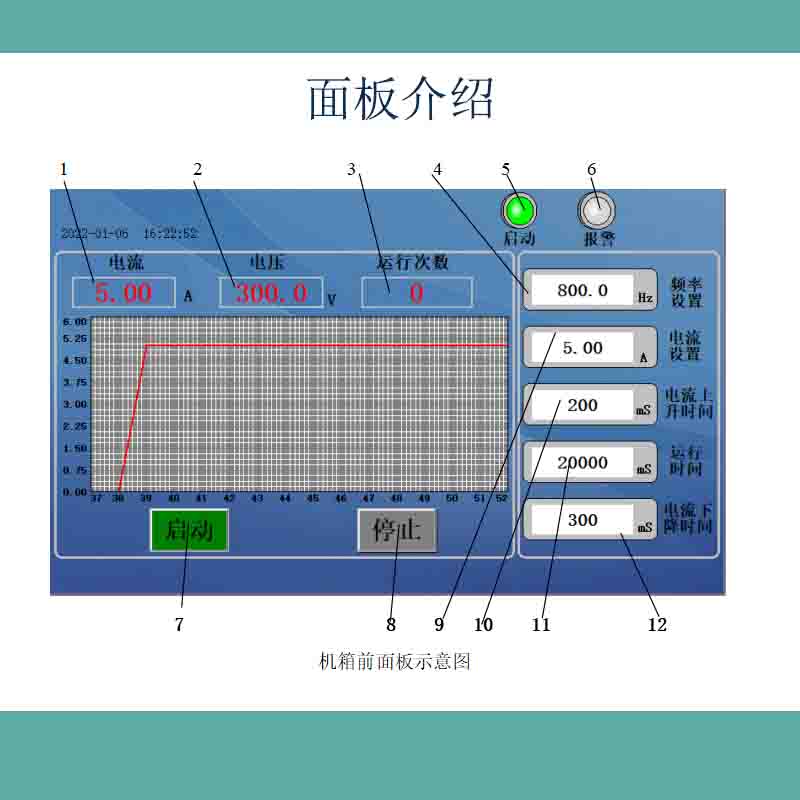

高频7代电源面板介绍

高频7代电源技术参数：

型号：HJ56-380V/5A-Ⅱ

电路方式：IGBT /PWM脉宽调制方式

输入：单相两线+地线  AC 220V±15%，50Hz/60Hz±5Hz

输出：单相两线

开路电压：380V

频率：800Hz  调频600.0Hz-900.0Hz,调节步幅：0.1Hz

频率稳定度：≤±0.5%

电流调节范围：0-5.0A

电流调节步幅：0.01A

电流时间特性：在设置界面可设置 电流上升时间、运行时间、下降时间。

外控信号：启动信号（点触信号）：1，2绿线短接（时间大于200ms）然后断开，电源启动，按照电流时间特性运行。

停止信号（点触信号）：3,4红线点触短接（时间大于200ms）电源停止。

电流稳定度：≤±0.5%  FS（满量程）

电流谐波失真：≤3%

负载效应：≤±1%

源效应：≤±0.5%

保护功能：电子电路快速侦测过电压、过电流、过高温、自动跳脱保护及告警

显示装置：7吋彩色液晶触摸屏

电压表显示：解析度0.1V   精度：≤±（0.5%读数±1%量程）

电流表显示：解析度0.01A  精度：≤±（0.5%读数±1%量程）

频率显示：解析度0.1Hz    精度：≤±0.5%读数

冷却装置：强制风扇冷却

互感器精度：0.2级

防护等级：IP20

工作环境：温度-20℃～45℃  湿度10%～90%（25℃，无凝结）海拔1500m以下

外形尺寸（㎜）：机架式    19"（宽）×7U(高)×520（深）

重量：40KG

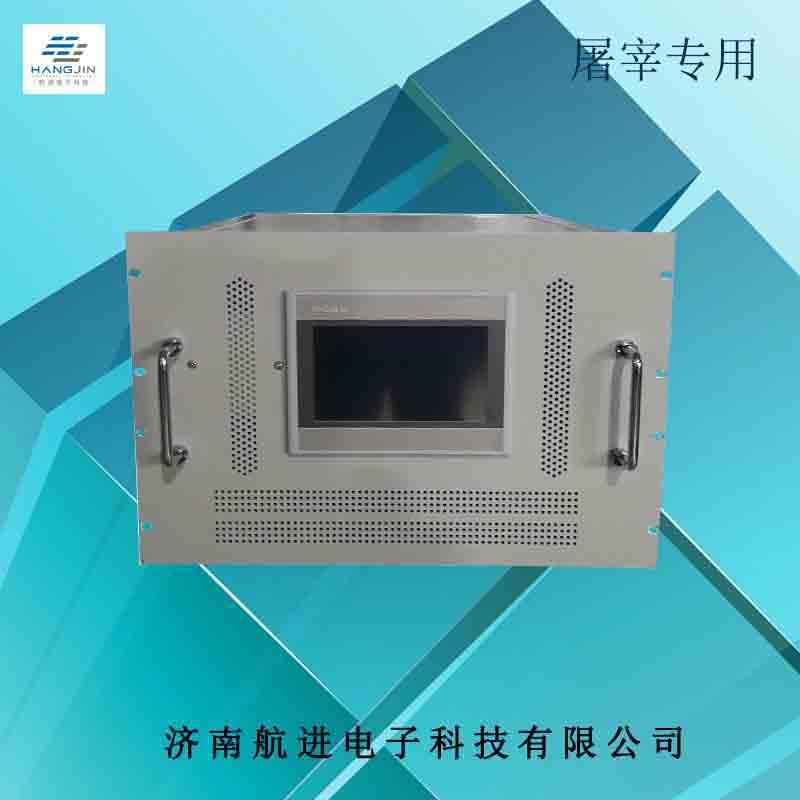

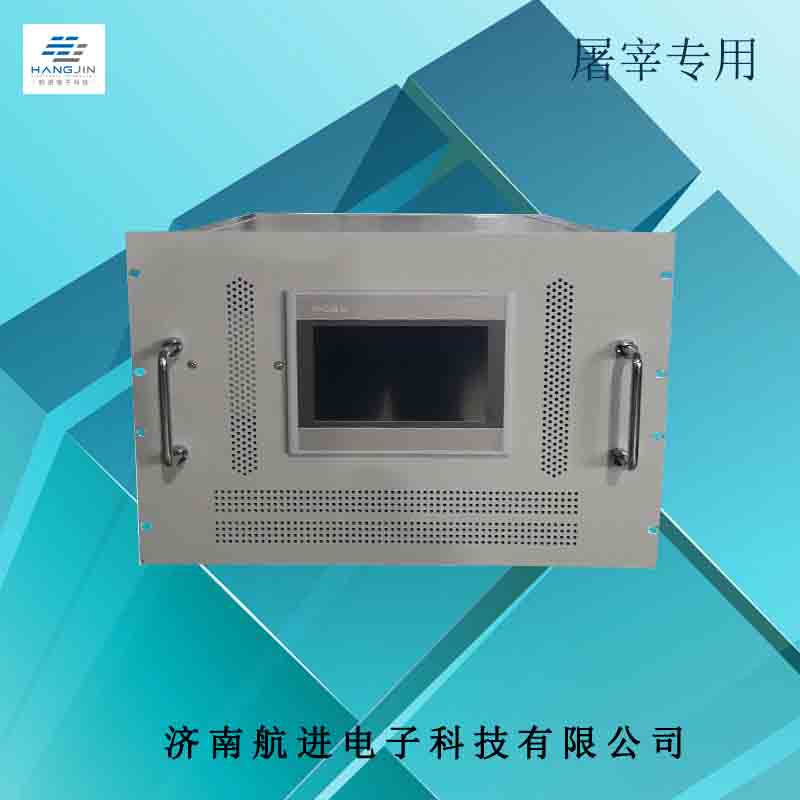

麻电机7代电源外观展示：
