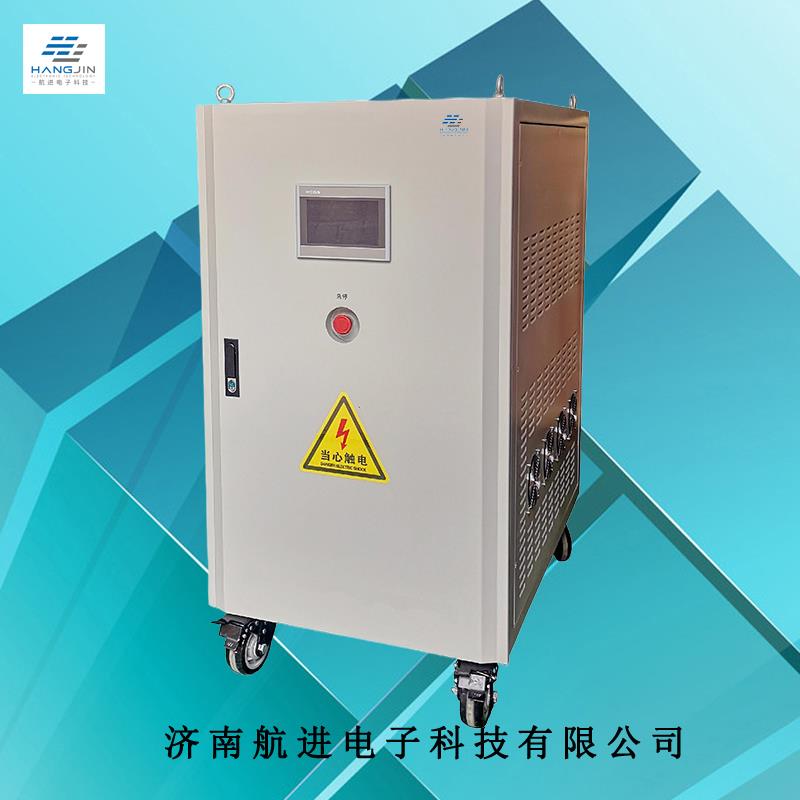

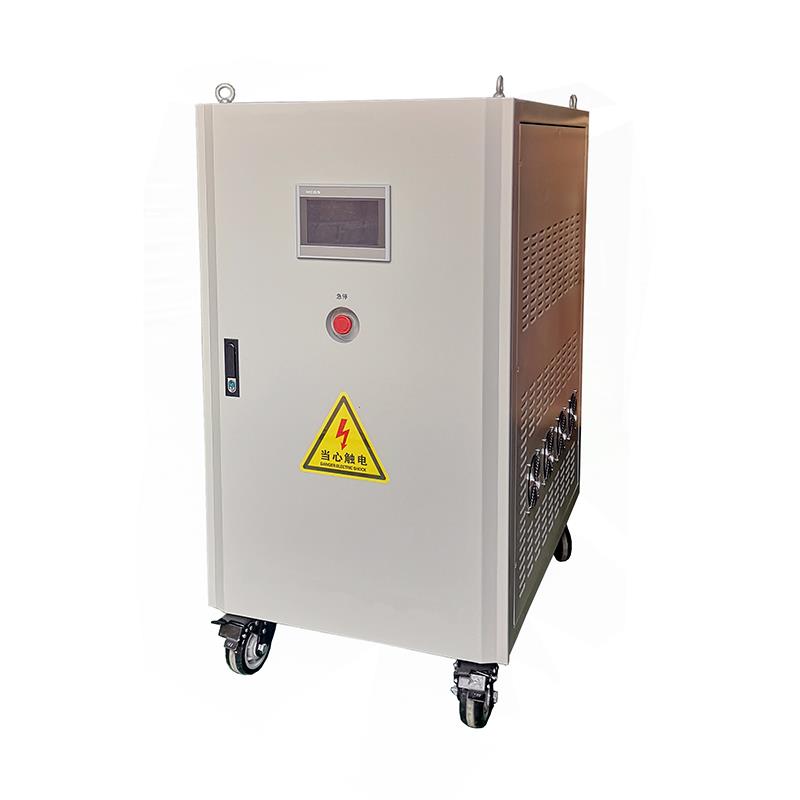

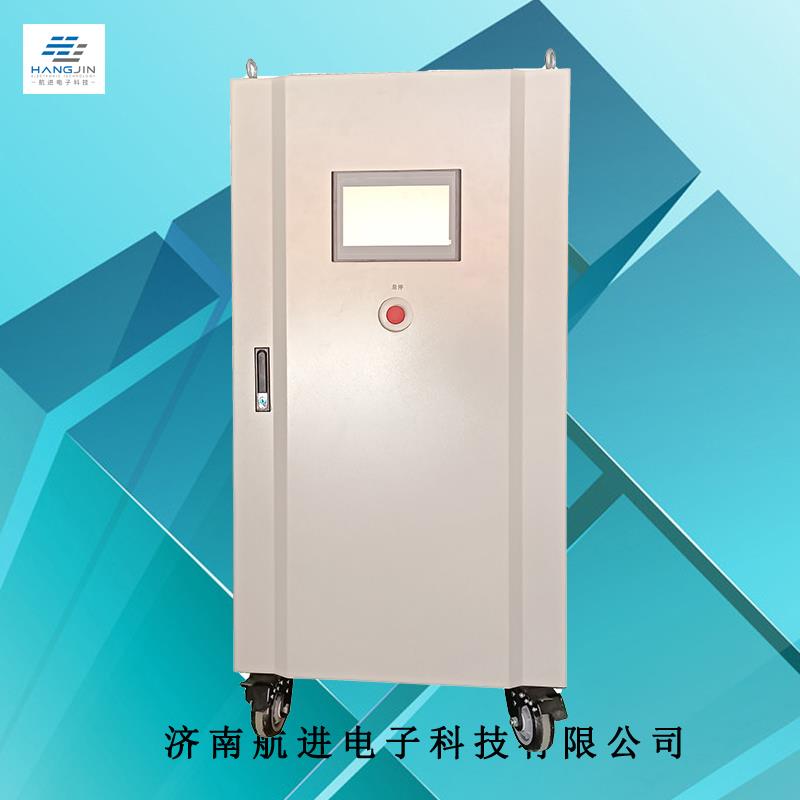

一、变频电源外观展示：

二、变频电源技术参数：

型号 HJ-51060

输出容量 60kVA

输入制式 三相三线+地线

输入电压 380V±10％

输入频率 50Hz/60Hz±5Hz

输出制式 单相 两线+地线

输出电压 低档0.1V～150.0V  //  高档0.1V～300.0V

电压调节步幅 0.1V

输出频率 定频：50Hz、60Hz  ；调频 45～400Hz，

频率调节步幅 0.1Hz

频率稳定度 ≤0.05％

电压稳定度 ≤±1％

波形失真度 ≤2％（阻性负载）

源电压效应 ≤±0.5％

负载效应 ≤±1％

效率 ≥85％（满负荷测试）

显示 频率 分辨力0.1Hz            精度:±0.02%读数

电压 分辨力0.1V             精度:±0.5%读数+(±0.2%量程)

电流 分辨力0.1A             精度:±0.5%读数+(±0.5%量程)

功率 分辨力0.01kW           精度:±0.5%读数+(±0.5%量程)

保护功能 过载、过流、过热（85℃±5℃）、短路、过压等保护

报警功能 保护装置动作后发出报警信号，显示故障信息，方便查找故障

外壳防护等级 IP20

外形尺寸(W*H*D) 650*1350*1000

重量kg 420

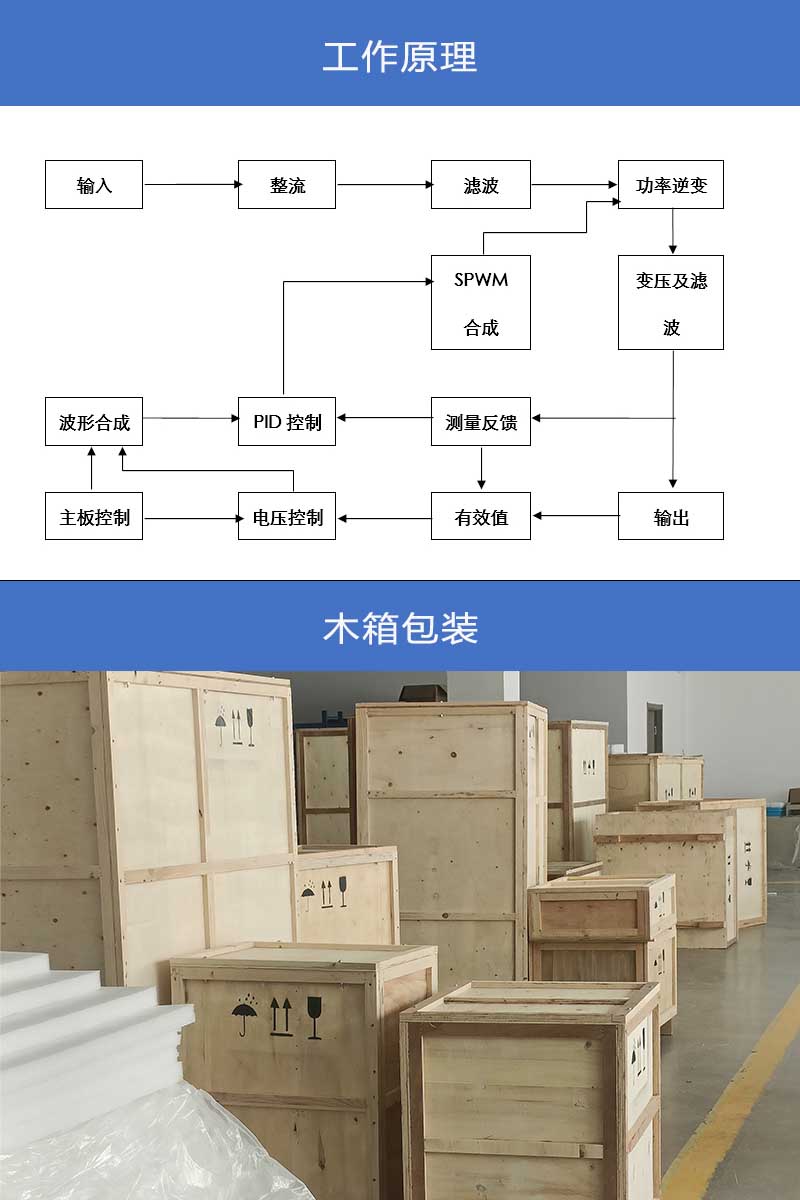

   变频电源能产生稳定的正弦波工作电压，工作电压和频率范围宽，可集成不同的工作电压和频率要求。变频电源的关键部件由输入模块、整流滤波模块、运算模块、逆变电源输出模块和显示信息的实际运算模块组成。关键部件包括：输入空气开关、输入电感、整流二极管、DC工作电压、IGBT、隔离变压器、交流电容等。由于所有部件都是高压部件，交流变频电源在启动、调整和维护期间必须严格执行标准的实际操作，以避免人为因素造成的机器损坏或伤害。
