关键词：高温，高压5000V，介电损耗，阻抗

  工作原理5

· 介电原理：材料的介电性能源于其在电场作用下的极化现象。当材料置于电场中，内部的带电粒子（如电子、离子等）会发生相对位移，形成电偶极矩。极化程度用介电常数衡量，介电常数越大，表明材料在电场中储存电能的能力越强。介电损耗则反映了材料在极化过程中因能量损耗而产生的热效应。在交变电场中，材料的极化状态随电场频率变化，介电常数和介电损耗也随之改变。

· 测量原理：运用平行板电极原理，将被测样品置于上下平行电极之间，构成一个电容器。当在电极间施加交流电压时，样品会产生相应的电流响应。仪器通过测量该电流与施加电压的相位差以及电流大小，利用特定的算法计算出样品的介电常数和介电损耗。为确保测量准确，采用保护电极技术减少周围空气电容及寄生电容的影响，同时内置高精度温度传感器，结合加热与控温系统，精准控制样品所处温度环境，实现不同温度下介电性能的测量。

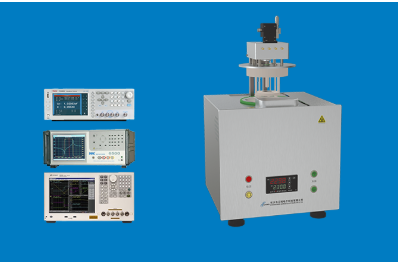

结构组成

· 加热单元：一般位于仪器底部，为样品提供稳定的高温环境，确保温度均匀性和稳定性，常见的加热方式有红外加温等45。

· 电极单元：安装在加热单元上方，与样品直接接触，负责施加电场并测量样品的电响应。包括上电极、下电极和保护电极，电极材质通常为铂铱合金等，如 GWGY-1000W 型高温高压介电温谱仪的上电极是直径 1.6mm 球头电极，引线带同轴屏蔽层，下电极是直径 26.8mm 平面电极，引线带同轴屏蔽层1。

· 测试单元：由阻抗分析仪、微电流表等组成，负责采集样品在不同温度、电压、频率下的电学数据，如介电常数、介质损耗、阻抗谱等4。

· 数据处理单元：由计算机及测量软件组成，通过智能电路把检测设备采集的测控信号传给计算机，计算机根据采集的信息控制设备运行并处理试验结果，可自动分析数据，分类保存，并输出 TXT、XLS、BMP 等格式文件14。

技术参数

· 温度范围：室温 - 1000℃，测温精度 0.1℃。

· 外加电压：0-5000V。

· 频率：10HZ-1MHZ，2MHZ，5MHZ，10MHZ，30MHZ 可选。

· 升温速度：1-20℃/min。

· 控温模式：程序控制，提供常温、变温、恒温、升温、降温等多种组合方式。

· 电极尺寸及材质：上电极直径 1.6mm 球头电极，下电极直径 26.8mm 平面电极，材质为铂铱合金，引线带同轴屏蔽层，带保护电极。

· 样品尺寸：无电极样品直径小于 40mm，厚度小于 8mm；带电极样品直径小于 26mm，厚度小于 8mm。

应用领域

· 材料科学研究：用于研究新型复合绝缘材料、高分子绝缘材料、无机绝缘材料、有机绝缘材料等在高温高压下的介电性能，帮助开发具有更好性能的新材料3。

· 半导体行业：可分析半导体材料在不同温度和电场条件下的电学特性，对于半导体器件的设计和制造具有重要意义，如研究半导体薄膜在外加高压下的性能变化1。

· 电子行业：有助于研究电子元器件中的绝缘材料、电介质材料在高温高压环境下的可靠性和稳定性，为电子设备的小型化、高性能化提供技术支持。

· 航空航天领域：用于测试航空航天材料在高温高压等极端条件下的介电性能，确保材料在太空环境中的可靠性和安全性2。

三、符合规范：

1、GB/T 3389.7-1986压电陶瓷材料性能测试方法

2、GBT 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法

3、GBT 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

4、ASTM-D150-介电常数测试方法

5、GB9622.9-88/SJT 11043-1996 电子玻璃高频介质损耗和介电常数的测试方法

四、主要技术参数：

1、 温度范围：  室温-1000℃  测温精度： 0.1℃

2、 外加电压：0-5000V

3、频   率：10HZ-1MHZ,2MHZ,5MHZ,10MHZ,30MHZ可选

4、升温速度： 1—20。C/min

5、控温模式： 程序控制，提供常温、变温、恒温、升温、降温等多种组合方式

6、通讯接：   RS-485

7、温度范围：  0—600℃，0—800℃，0—1000℃，

8、测试频率：  200Hz—50MHz

9、电极材质：  铂铱合金

10、上电极： 直径1.6mm球头电极，引线带同轴屏蔽层

11、下电极：  直径26.8mm平面电极，引线带同轴屏蔽层

12、保护电极：    带保护电极，消除寄生电容、边界电容对测试的影响

13、电极干扰屏蔽：   电极引线带同轴屏蔽，样品平台带屏蔽罩

14、夹具升降控制：   带程序和手动控制，可更换夹具的电动升降装置

15、热电偶：  热电偶探头与样品平台为同一热沉，测控温度与样品温度保持一致

16、无电极样品尺寸：      直径小于40mm，厚度小于8mm

17、带电极样品尺寸：      直径小于26mm，厚度小于8mm

18、软件功能：自动分析数据，可以分类保存，样品和测量方案结合在一起，生成系统所需的实验方案，输出TXT、XLS、BMP等格式文件

19、测量方案：    提供灵活、丰富的测试设置功能，包括频率谱、阻抗谱、介电谱及其组合

20、接口方式：包括Keysight\WayneKerr\Tonghui等多种LCR接口，

21、外形尺寸 ：   L360mm*W370mm*H510mm

22、净   重：           22KG
