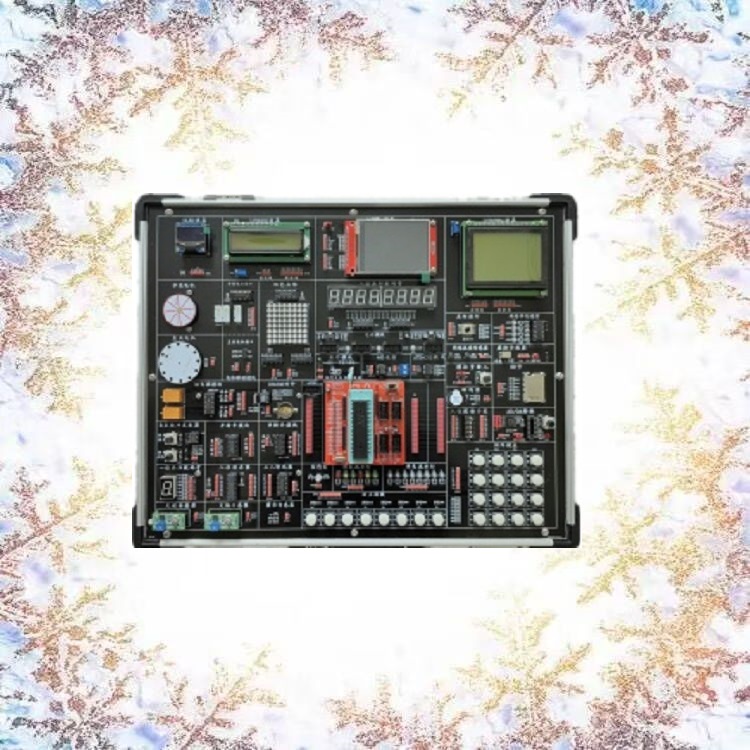

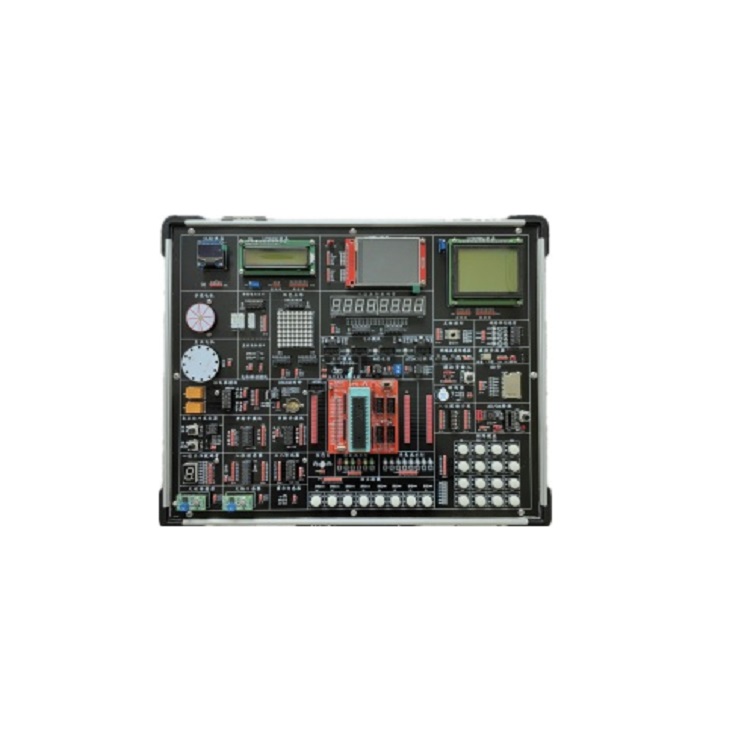

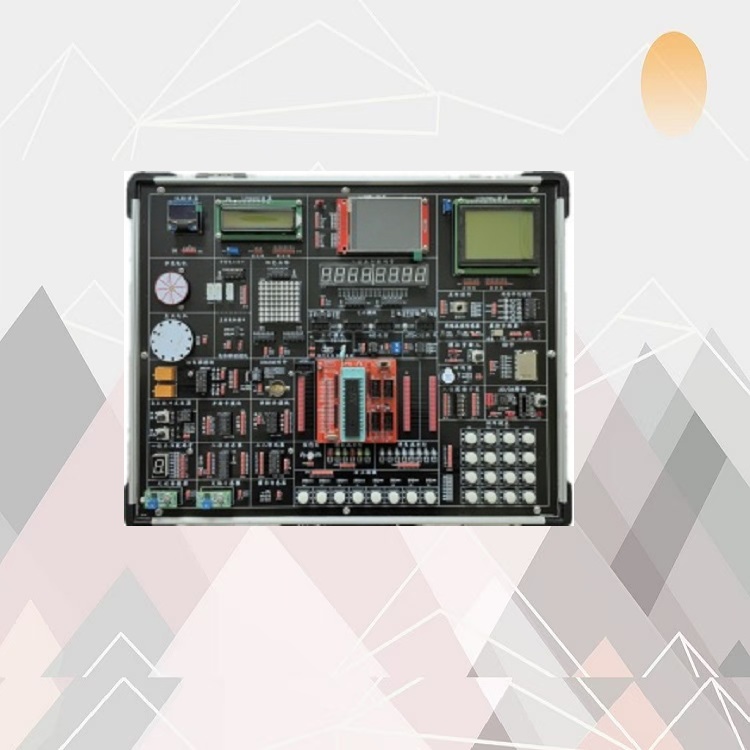

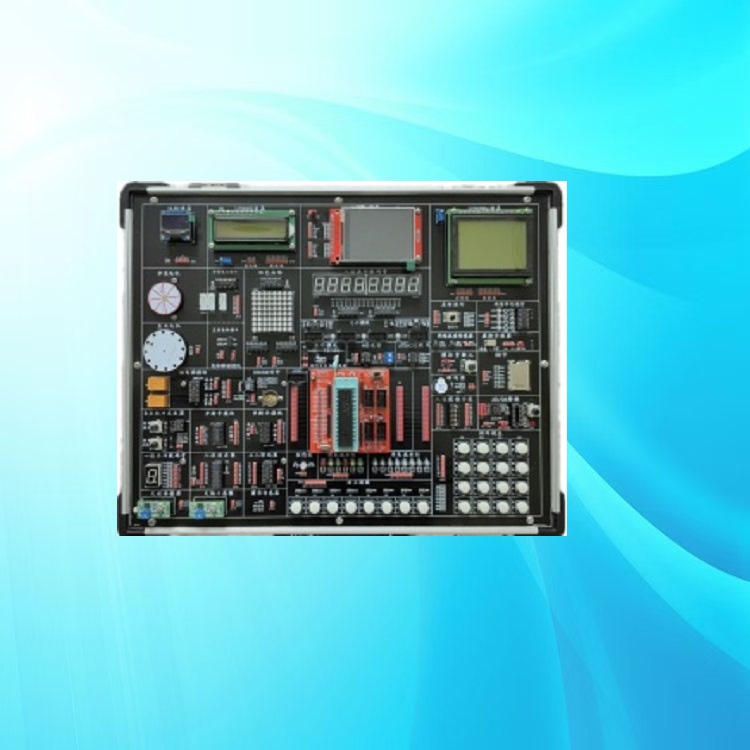

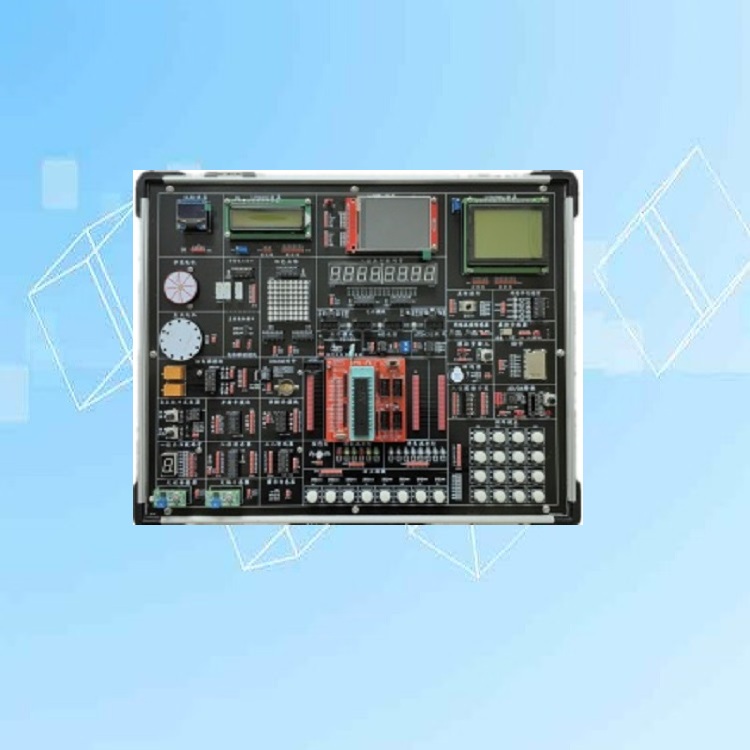

单片机实验箱(含板仿真器双CPU 51芯片） 型号:DF-71591 库号：D71591

单片机实验箱(含板仿真器双CPU 51芯片） 型号:DF-71591 库号：D71591

单片机实验箱(含板仿真器双CPU 51芯片） 型号:DF-71591 库号：D71591

单片机实验箱(含板仿真器双CPU 51芯片） 型号:DF-71591 库号：D71591

一、概述

基于STM32单片机，从单片机实验教学的特点出发，基础功能实验电路采用一体化设计方式拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和研究性实验的需要。主板上自带CPU编程接口，是一款灵活性的集编程调试与一体的单片机实验教学平台，适合各层次学生进行单片机原理和应用方面的实验和。 图片尽供参考

二、特点

1、完整的实验指导

专门针对此实验箱编制详细的实验指导书，相信您有了的单片机开发板和详细的指

导书，会好单片机，一定能快速入门事半功倍的效果。

2、功能模块独立

根据我们多年来的开发经验，和取听广大用户的建议，此款开发板采用理念——各

功能模块独立，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和接口，并对外全部开放I/O口，既可简单的使用短路帽进行默认的资源连接（方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程，可使用户快速单片机原理及其实用接口。同时可加强初学者对主板硬件电路的认识，尽快熟悉硬件电路。

三、支持多种CPU开发实验

标配STM32F108T6板，根据客户需求可以选配其它单片机板，从而实现对各种CPU芯片的支持扩展。

四、详细硬件配置

4.1 实验箱底板

4.1.1单色流水灯模块：8 个高亮绿色LED 灯

4.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色

4.1.3 双色LED灯模块：红绿双色LED 灯

4.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片

4.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸

4.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏

4.1.7 LCD1602 液晶屏模块：标准 LCD1602 液晶屏接口，1 个带背光的 LCD1602 液晶屏

4.1.8 LCD12864 液晶屏模块：标准LCD12864 液晶屏接口，支持串行、并行液晶屏

4.1.9 OLED 显示模块：0.96 寸 OLED 液晶屏，128*64 显示(选配）

4.1.10 TFT 彩屏模块：彩屏接口支持8 位、16 位TFT ，支持触摸屏控制，带背光开关配套 2.8 寸彩屏，带触屏功能，262K 色，8 位数据端 (选配）

4.1.11 8 个独立按键：8 个独立按键，带上拉电阻

4.1.12 4X4 矩阵键盘：4行4列矩阵键盘，带上拉电阻

4.1.13 五向摇杆：一个五向摇杆，具有上、下、左、右、中五个方向

4.1.14 蜂鸣器模块：无源蜂鸣器

4.1.15 DS1302 时钟模块：DS1302 芯片，模块带后背电池座
