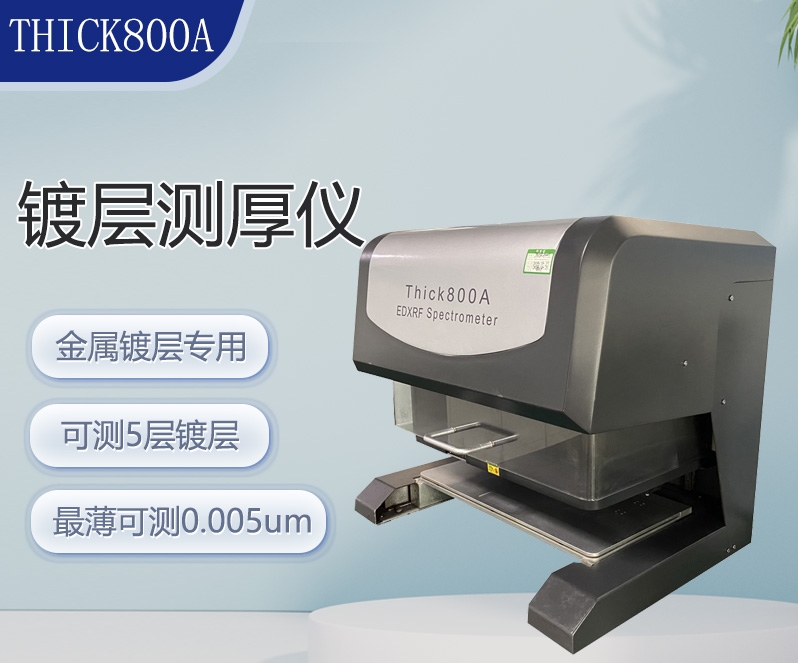

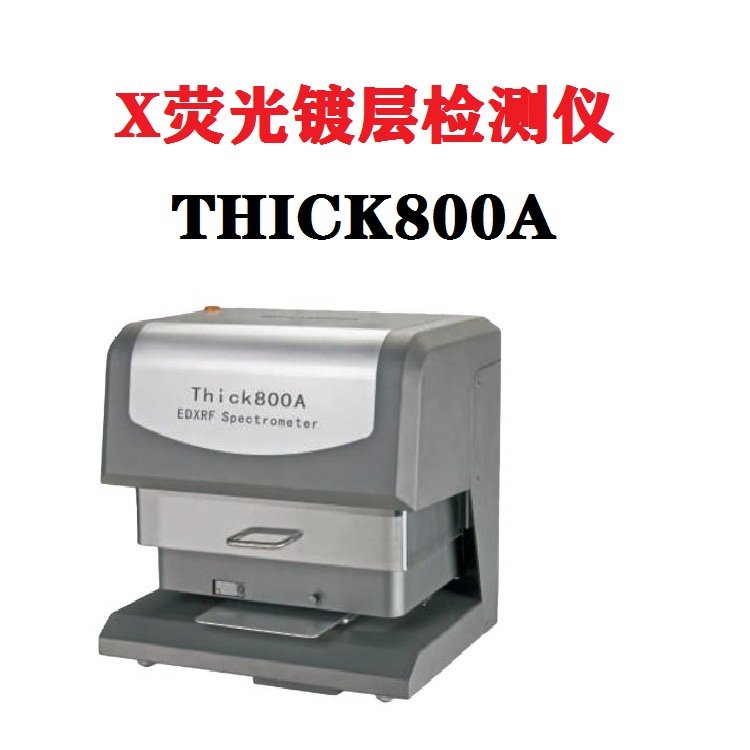

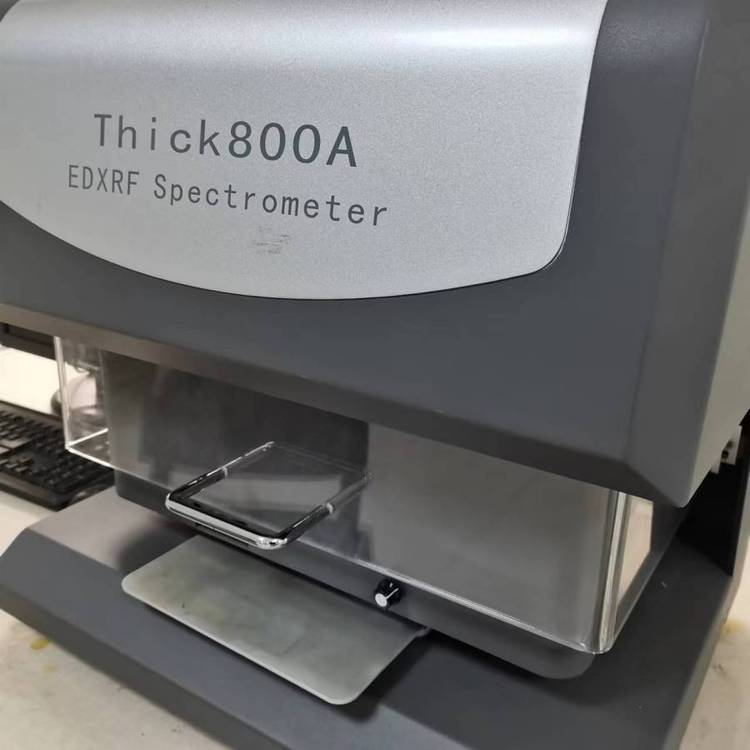

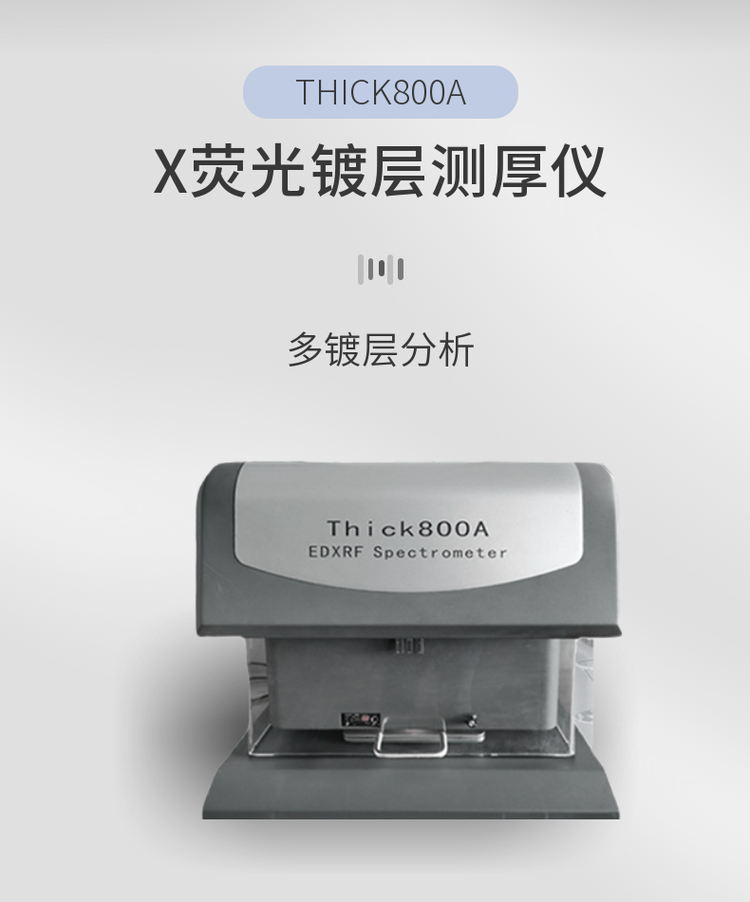

陶瓷的表面处理镀层测厚仪
价格:196000.00
地区:江苏省 苏州市
电 话:15151668829
手 机:15151668829
传 真:0512-50355615

陶瓷表面处理镀层测厚仪的国产优质品牌为天瑞仪器,该公司为创业板上市企业。

可以替代进口品牌的检测仪器,无论在精度、品牌还是售后服务方面,都是电镀厂、电子厂、电力设备、电气设备、镀银铜排等行业的理想选择。

详情介绍


企业类别:生产厂家

新旧状况:全新状态

原产地:江苏省苏州市昆山市中华园西路1888号天瑞产业园

X/Y/Z平台的移动速度:额定速度为200mm/s,速度为333.3mm/s。

SDD探测器:分辨率可达到135eV。

样品检测:配备全景和局部两款工业高清摄像头。

同时检测多达24种元素,可实现最多五层的镀层。

检出限:可达到2ppm,最薄可测量0.005μm。

陶瓷表面处理的镀层厚度测量仪器,镀层厚度通常在50微米以下(具体值因材料而异),其重复性可达到0.1%。

SDD探测器:分辨率可达到135电子伏特。

陶瓷的表面处理镀层测厚仪客户通常会关注哪个品牌更好。实际上,国外品牌和国内品牌的质量参差不齐,不能一概而论。即使是国外品牌,不同国家的产品也各有差异。因此,客户在购买时应深入研究,了解相关信息,而不是单纯追求进口产品。

镀银层测厚仪是一款专为镀层厚度测量而设计的创新型仪器。它主要用于测量金属镀层的厚度,以及电镀液和镀层的成分分析;同时也适用于检测黄金、铂金、白银等贵金属及各种饰品的含量。13.jpg

全自动智能控制,操作简单,一键即可完成!

开机时自动进行自检和复位。

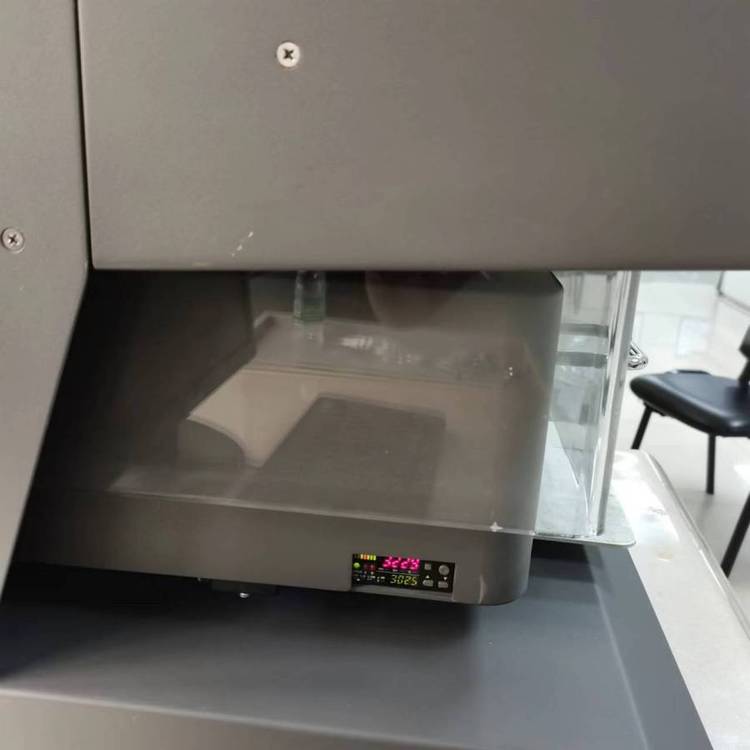

打开盖子后,样品台会自动退出,同时Z轴测试平台升起,方便放置样品。

关闭盖子,推动样品台,降低Z轴测试平台并自动对焦。

直接点击全景或局部图像以选择测试点。

点击软件界面上的测试按钮,系统将自动进行测试并显示结果。

技术指标

陶瓷的表面处理镀层测厚仪分析的元素范围为硫(S)至铀(U)。

同时检测的元素可达24种,最多可进行5层镀层。

陶瓷表面处理镀层的测厚仪检测限可达到2ppm,可测量到0.005μm。

分析含量通常在2ppm到99.9%之间。

镀层厚度通常不超过50μm(具体情况因材料而异)。

重复性:可达到0.1%

稳定性:可达到0.1%

陶瓷的表面处理镀层测厚仪SDD探测器的分辨率可达到135eV。

微孔准直技术:最小孔径可达到0.1毫米,最小光斑也可达到0.1毫米。

样品观察:配备了全景和局部两个高清工业摄像头。

准直器组合包括四种规格:0.3×0.05mm、Ф0.1mm、Ф0.2mm 和Ф0.3mm。

仪器的尺寸为690毫米(宽)x 575毫米(深)x 660毫米(高)。

样品室的尺寸为:520毫米(宽)x 395毫米(深)x 150毫米(高)。

样品台尺寸为:393毫米(宽)x 258毫米(深)

X/Y/Z平台的移动速度:额定速度为200mm/s,速度可达333.3mm/s。

X/Y/Z平台的重复定位精度:小于0.1微米。

操作环境湿度应不超过90%。

操作环境温度范围:15℃至30℃

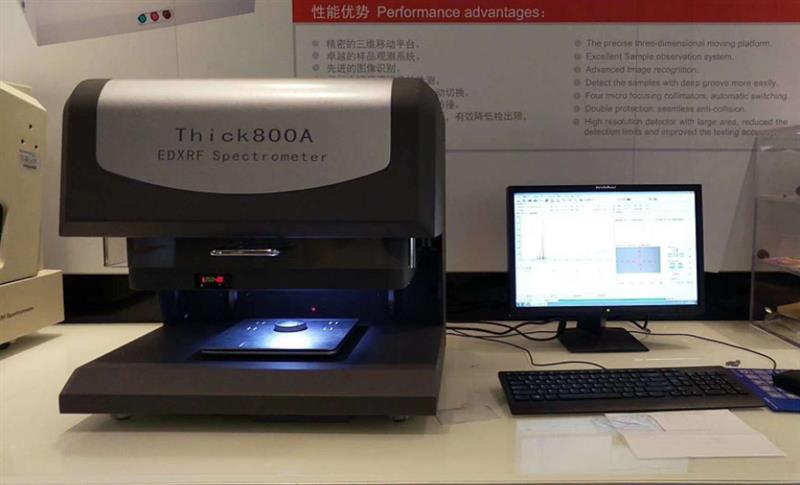

性能优势

1.精细的三维运动平台

2.样品观察系统

3.出色的图像识别能力

4.轻松完成深槽样品的检测。

5.四种微孔聚焦准直器,具备自动切换功能。

6.双重防护措施,确保无缝碰撞防护。

7.陶瓷表面处理的镀层测厚仪使用了大面积高分辨率的探测器,从而有效降低了检出限并提高了测试的精度。

厂家介绍

公司获得了多项荣誉称号,包括“国家火炬计划重点优良企业”、“江苏省优良企业”、“江苏省软件企业”、“江苏省科技创新示范企业”、“江苏省规划布局内重点软件企业”和“江苏省光谱分析仪器工程技术研究中心”。我们的产品技术水平较高,X荧光光谱仪系列(手持式合金光谱仪)被认定为“国家重点新产品”和“江苏省产品”。我们提供丰富的产品种类,为环境保护与安全、工业测试与分析以及其他领域提供专业的解决方案。

2 (13)(1).jpg

测试平台:

精密二维移动样品平台,探测器和X光管上下可动,实现三维移动。

探测器:

SDD探测器

工作原理:

利用x射线对金属表面进行激发,检测荧光强度来换算成金属表层的厚度的仪器

准直器大小:

φ0.1mm的小孔准直器

温度要求:

15℃至30℃。

电源:

交流220V±5V 建议配置交流净化稳压电源

外观尺寸:

576(W)×495(D)×545(H) mm
