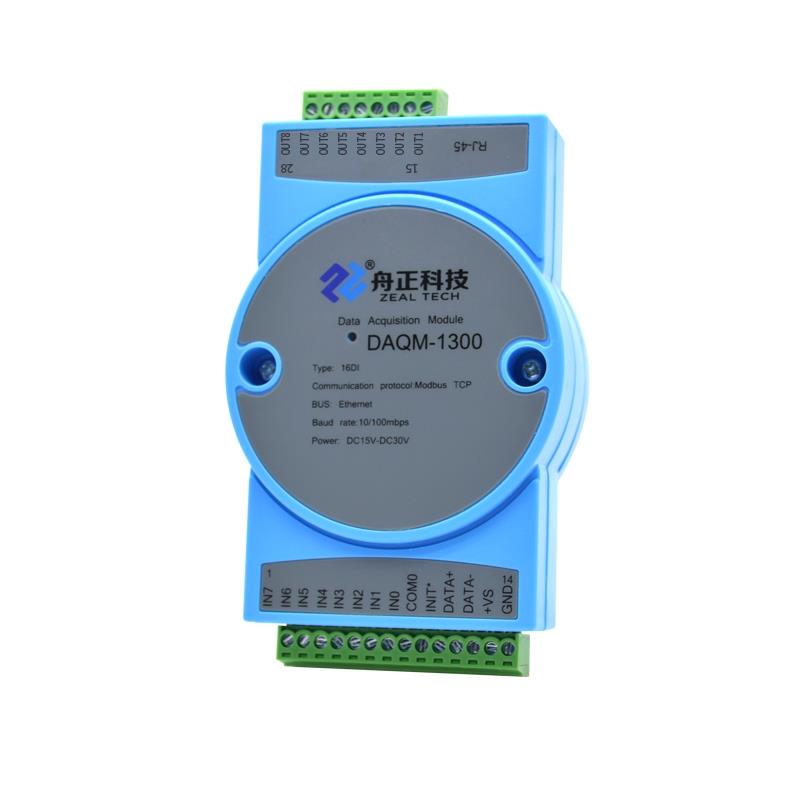

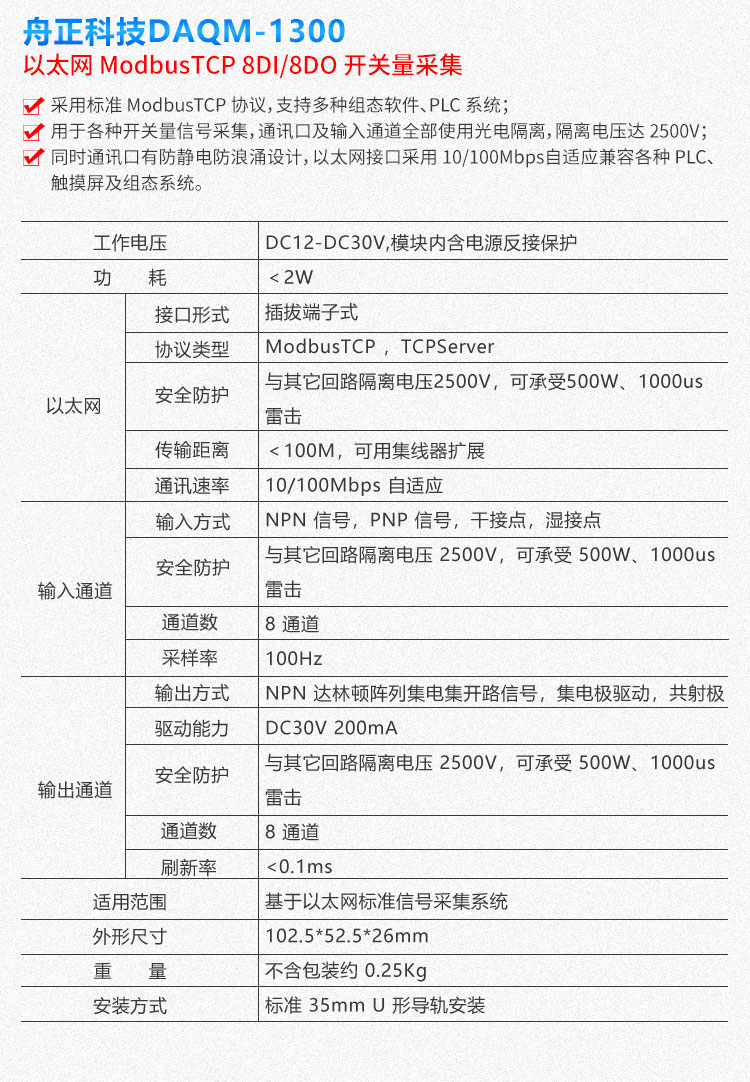

DAQM-1300 采用标准 ModbusTCP 协议，支持多种组态软件、PLC 系统。用于各种开关量信号采 集。产品工作电压 DC9-36V，标准 35mm U 型导轨安装，通讯口及输入通道全部使用光电隔离，隔 离电压达 2500V，同时通讯口有防静电防浪涌设计，以太网接口采用 10/100Mbps 自适应兼容各种 PLC、触摸屏及组态系统。

工作电压 DC9-DC36V,模块内含电源反接保护

功 耗 ＜2W

以太网

接口形式 插拔端子式

协议类型 ModbusTCP ，TCPServer

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

传输距离 ＜100M，可用集线器扩展

通讯速率 10/100Mbps 自适应

RS485 (选配)

协 议 ModbusRTU

数据格式 支持 8 位数据、1 位停止位、无/奇/偶校验三种数据格式

波 特 率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps， 57600bps，115200bps

保护等级 ESD 2KV

输入通道

输入方式 NPN 信号，PNP 信号，干接点，湿接点

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

通 道 数 8 通道

采 样 率 100Hz

输出通道

输出方式 NPN 达林顿阵列集电集开路信号，集电极驱动，共射极

驱动能力 DC30V 200mA

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

通 道 数 8 通道

刷 新 率 <0.1ms

适用范围 基于以太网标准信号采集系统
