单机脉冲布袋除尘器200袋除尘器

一、核心技术参数

二、结构设计与工作原理

单机脉冲布袋除尘器200袋除尘器

1. 核心结构

• 箱体：

• 采用Q235 碳钢焊接，内壁做防锈处理（如喷砂 + 环氧底漆），含灰斗、中箱体（滤袋室）、上箱体（净气室）。

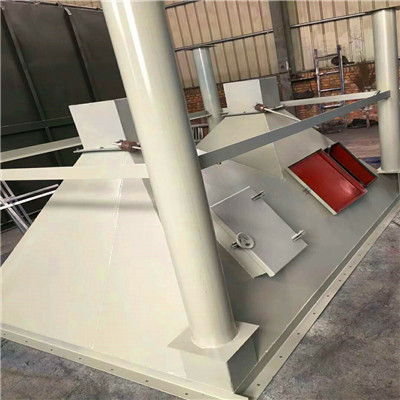

• 灰斗倾角≥60°，防止粉尘堆积，底部配星型卸料器（不锈钢或碳钢材质）。

• 滤袋组件：

• 常温型：涤纶针刺毡（耐温≤130℃），经济适用，适合木工、食品粉尘。

• 中高温型：亚克力滤袋（耐温≤160℃）或美塔斯滤袋（耐温≤230℃），用于沥青搅拌、塑料造粒等场景。

• 防静电型：滤袋含导电纤维（如碳丝），骨架接地，适用于面粉、铝粉等易燃易爆粉尘。

• 滤袋材质：

• 滤袋固定：顶部采用弹簧涨圈或文氏管压紧，确保密封性，底部配不锈钢骨架（Φ125mm×2000mm），表面光滑无焊点。

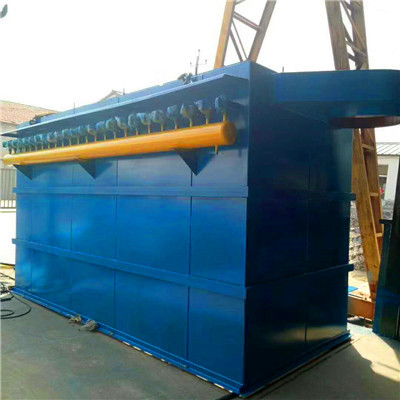

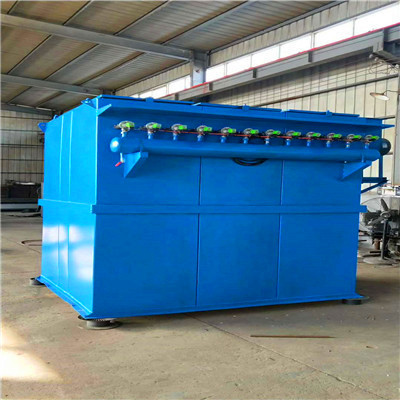

• 脉冲清灰系统：

• 由脉冲控制仪、气包、电磁脉冲阀（如 DMF-Z-25/40 型）、喷吹管组成。

• 喷吹管开孔与滤袋中心对齐，误差≤2mm，确保清灰气流精准射入滤袋。

• 清灰方式：离线脉冲清灰（逐室停风清灰，适用于高浓度粉尘）或在线清灰（不停风清灰，适合连续运行场景）。

2. 工作流程

1. 粉尘吸入：
   含尘气体由进风口进入灰斗，大颗粒粉尘因重力沉降，细小粉尘随气流上升进入滤袋室。

2. 过滤除尘：
   粉尘被滤袋外表面截留，洁净气体穿过滤袋进入上箱体，经风机排入大气（或接入管道高空排放）。

3. 脉冲清灰：
   当阻力达到设定值时，脉冲控制仪触发电磁阀，气包内压缩空气经脉冲阀、喷吹管高速射入滤袋，瞬间膨胀使粉尘脱落至灰斗，最终由卸料器排出。
